이*욱 교수님

안녕하세요. 이정욱 입니다.



답변에 앞서, 게시판 운영 사항에 대해 언급드리고자 합니다.
게시판의 질의 응답은 강의 내용과 강의시간에 다룬 문항에 대한 질의 응답을 원칙으로 하고 있습니다.

연습문제와 같이 수업시간에 다루지 못하는 문항의 경우, 저작권이나 과제대행 등의 이슈가 있어 조심스럽습니다.



죄송스러운 말씀이지만, 향후에는 자제부탁드립니다.

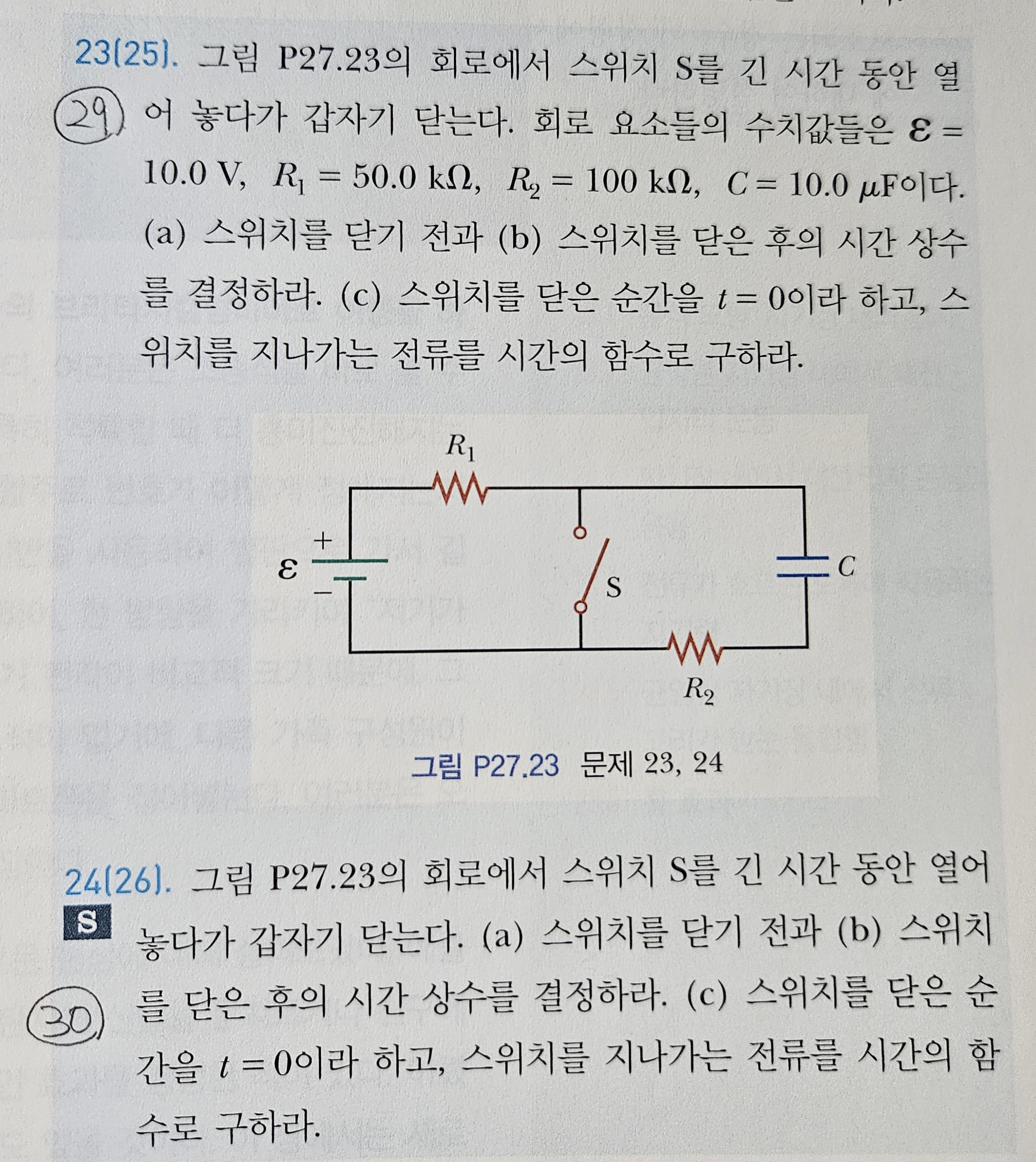

질문하신 문항에 대한 답변입니다.



RC 회로에서 시상수는 축전기와 전기저항 중 적은 갯수의 소자의 입장에서 회로를 읽어보셔야 합니다.

스위치를 닫은 경우, 축전기의 입장에서는 R_1에 전류가 흐르지 않고, R2에만 전류가 흐르는 것처럼 해석 가능합니다.

그래서, 축전기 입장에서 합성저항이 R2이므로 시상수가 R2C가 되는 것입니다.



그럼, 이런 질문이 생기게 되지요!

축전기 입장에서 회로를 해석하는게 가능한 것인가?

이 부분에 대한 답은 회로이론에서 테브낭 정리에서 배우시게 됩니다.



혹여, 직접 계산을 원하시는 경우, 키르히호프 법칙을 통해 방정식을 세워도 위와 동일한 결과를 얻을 수 있습니다.



상세 내용이 길어서 게시판에 모두 달아드리지 못하는 점 양해 부탁드리며, 관심 있으시면 테브낭 정리를 보신 후에 위의 문제를 보면 쉽게 답을 구할 수 있습니다.
