| 제목 | 답변완료 catia dmu 8강 gear joint 파일 관련 다시 질문합니다. | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 박부창 |
| 과목 | 3D 설계 | 강좌명 | |
| 작성자 | 김*완 (k*******9) | 등록일 | 2021-10-14 19:54 |
| 첨부파일 | |||
|

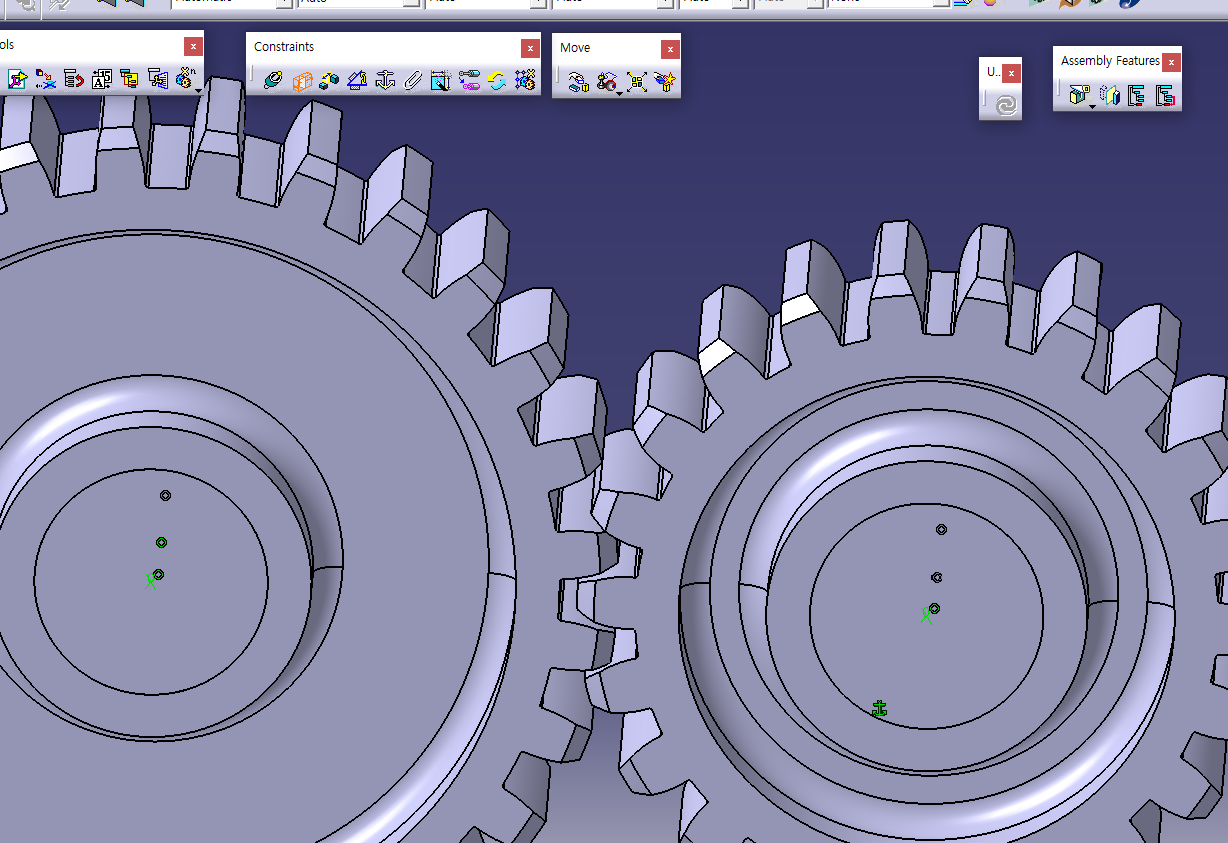

안녕하세요. 교수님 어제 질문을 올렸는데 제대로 설명이 되지 않은 것 같아 다시 올립니다. dmu 첨부파일의 exercise1 gear joint 파일입니다. 1번 그림에서 두 기어를 assembly하는 과정에서 2번 그림처럼 맞물리는 기어의 윗면과 아랫면을 contact constraint 하려는데 면끼리 서로 선택이 되지 않습니다. 그래서 시뮬레이션 돌려보면 기어가 정확히 맞물리는 것 같지 않습니다. constraint 적용하는 방법이 있을까요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
관*자
안녕하세요? 박부창 입니다.
아.. 이제 이해했습니다.
제가 드린 예제파일을 수정해서
구속하고 정렬하려 했는데 면이 선택 안된다는 뜻인거죠?
그런데..
"맞물리는 기어의 윗면과 아랫면" 이 무슨 뜻인가요?
- 1번 기어의 윗면과 2번 기어의 아랫면 인가요?
예제파일을 어떻게 수정했는지 모르는 상황에서
이렇게 하면 된다고 바로 말하기 어렵다는 것은 잘 아실 겁니다.
해도 안되니 답답해서 그러시겠지요. 매우매우 공감합니다.
새로운 기어를 직접 만들어서 해보세요..
무언가 수정하다가 잘못한 것 같습니다.
- 2021-10-15
- 2024-12-12 수정
