| 제목 | 답변완료 [열역학 한방에 끝내기] 7강 개방계-연습문제 / 예제 4-3 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 권준표 |
| 과목 | 공업열역학 | 강좌명 | |
| 작성자 | 이*현 (l*********0) | 등록일 | 2021-03-06 23:32 |
|
#열역학 #개방계 #상태량표 #면적 #비체적

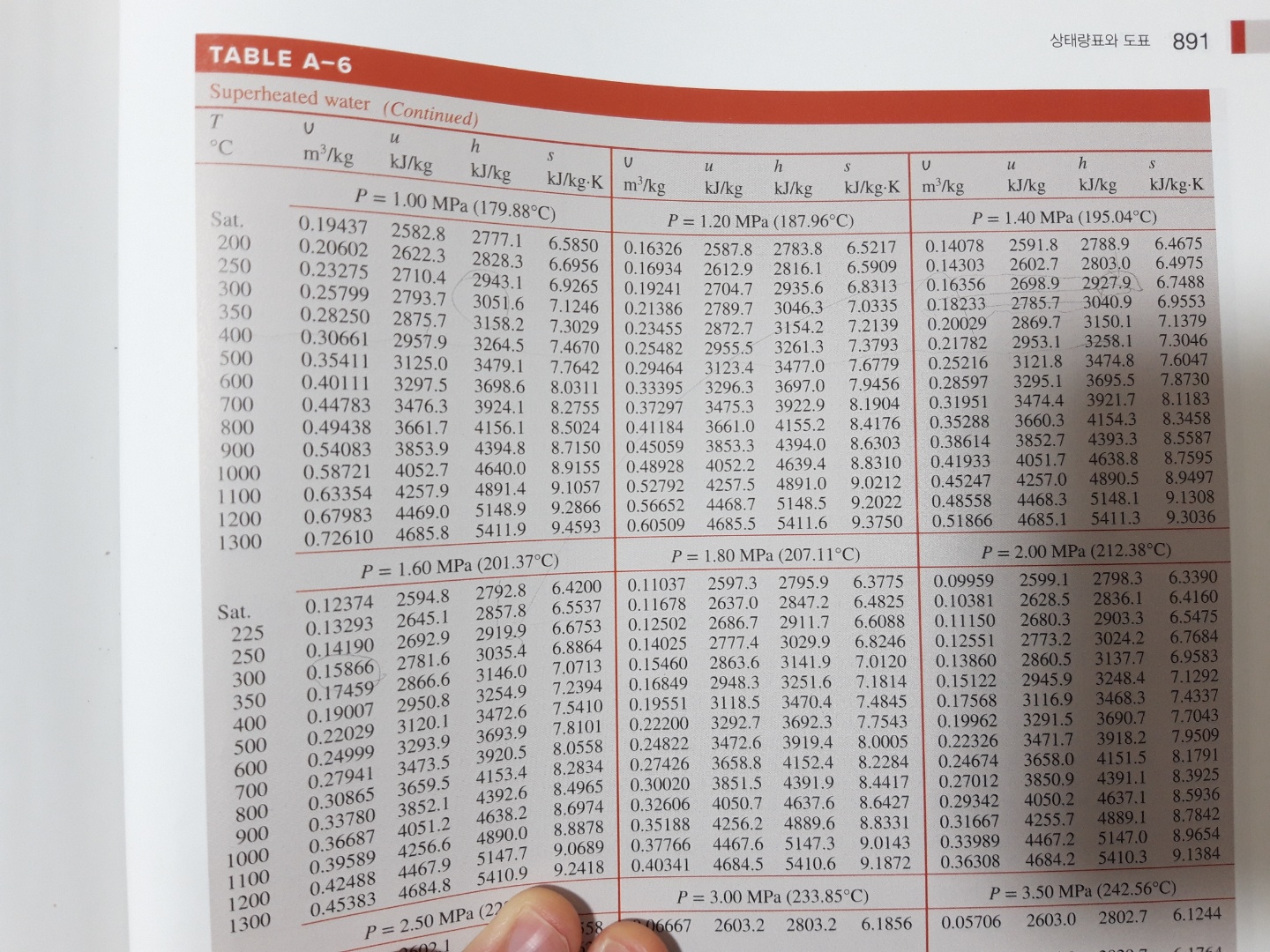

예제 4.3 풀이를 이해했고 면적을 구하기위해 h1,h2를 에너지 평형식으로 구하기까지 했습니다. 그래서 h2가 약 2993.4kJ/kg으로 영상이랑 흡사하게 나왔고 증기라서 제 책에 superheated water 상태랑표를 이용해 찾으려 하는데 P2가 15bar인데 15bar에 해당하는 표는 없고 1.4MPa, 1.6MPa 밖에 없습니다. 그래서 saturated water 표를 이용해 스팀이니 hg를 찾아야하나 생각했는데 과열증기라서 그런지 값이 해당 안되는 것 같아 보간법으로도 안 찾아집니다. 다행히 책과 살짝 다른 상태량표를 인터넷에 찾아 15bar일 때 표를 찾아서 구하긴 했습니다. 만일 이런상황에서 해당압력에 대한 값이 없을 때 어떻게 나머지 값들을 찾아야 하는지 답을 알려주시면 고맙겠습니다. 갓준표 사이트를 찾았는데 못 찾아서 질문드립니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요.
원래 문제가 무엇인지 모르겠어서 답변에 어려움이 조금 있습니다.
(예제 4-3이 어떤 문제인지 모르겠네요.)
질문의 내용을 요약하자면,
- 작동유체: 수증기
- Superheated Water Table
- P2 = 15 bar = 1.5 MPa
- 테이블에는 1.4 MPa, 1.6 MPa만 있는 상황
보통 이런 경우라면,
보간법을 이용해서 구해줘야 합니다.
근데 제가 원래 문제가 무엇인지 몰라서
T2를 알고 있는지 모르는지를 알 수가 없습니다.
제 경험 상,
책에서 제공되지 않는 테이블을 사용하면
답이 조금씩 틀리게 나왔던 것 같습니다,
때문에 교재에 있는 테이블로만 문제를 푸는 것이 항상 옳습니다.
원래 질문을 다시 올려주시면 제가 다시 풀어봐드리도록 하겠습니다.
감사합니다.
보간법의 끝판왕 문제는
아래와 같은 문제로써
Trial & Error 을 사용하는 경우입니다.
한 번 같이 공부해보세요.
https://godjunpyo.com/열역학/?mod=document&uid=229
그리고
아래와 같이 많은 상태량표 보는 문제가 있으니
같이 공부해보시길 바랍니다.
