안녕하세요! 강의중에 example 문제 풀어주실때 저기 온도 부피 그래프에서 왜 60bar를 가운데, 즉 습증기상태일때 표시 하신건가요? 분명 초기 온도 400도씨에서 압력 60bar 인데 그러면 steam turbine이니깐 끝부분에다가 60bar 적으셔야 하는거 아닌가요?? 제가 놓친부분이 어디인가요?? (점 찍으신부분이 궁금합니다 어떻게 거기 부분에 점을찍었으며 왜 60bar랑 0.1bar이 가운데인지...)
그리고 steam turbine이면 입구 출구 두 상태 모두 steam상태로 진행될줄 알았는데 왜 출구쪽에서는 2상 혼합체라는것을 어떤정보를 보고 알수있는건가요??
감사합니다! 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
권*표
교수님
좋은 질문이십니다.
T-v선도에서
등압곡선이
어떤 식으로 구성되어있는지를
참고해보시면 좋을 것 같습니다.

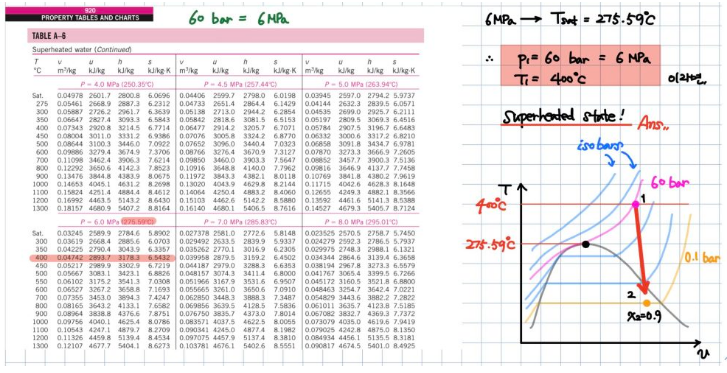

아래의 그림이 이해에 도움이 될 겁니다.
상태량표를 통해
해당 압력에 대한
saturated temperature를 구해서
그림에 반영한다면
더욱 정확한 그림을 그릴 수 있었을 겁니다.
다만,
이 문제를 풀 때
정확하게 그림을 그릴 필요가 없어서
단순하게 표시했는데
오해가 있었던 것 같습니다.

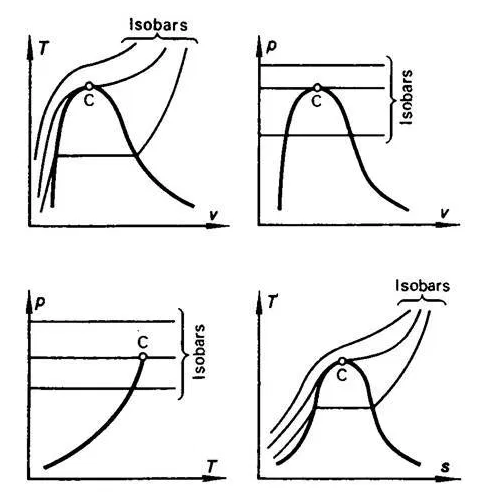

위 그림이 기본적인
압력 곡선을 이해하는 데에
많은 도움을 줄 수 있을 것 같습니다.
부족한 강의를 좋아해주셔서 감사합니다.
학습에 혼란스러운 부분이 없도록
더욱 신중히 강의하도록 하겠습니다.
감사합니다.
