| 제목 | 답변완료 굽힘에의한 전단응력 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 권준표 |
| 과목 | 고체역학 | 강좌명 | |
| 작성자 | 가*호 (g*******o) | 등록일 | 2020-08-31 17:31 |
|
1.여기서보면 빨간색 사각형 면적을 기준으로 잡고 1차 단면 모멘트를 구하는데 왜 빨간색사각형 면적을 기준으로 구하나요? 애초에 증명 할때도 왜 사각형넓이가 b(h/2-y1)을 기준으로 y의 값이 변하던데 사각형넓이가 b*y1인 사각형을 기준으로 구하면 안되는 건가요?
2. 그리고 z축에서 shear stress가 제일 크다는것이 식으로는 이해가가나 현상을 생각해보면 잘이해가지않습니다. bending stress에의 한 normal force가 위 아래 끝지점에서 제일 크면 거기서 힘의 차이가 많이 나니까 중심축이아닌 양끝에서 커야하는것아닌가요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
권*표
교수님
질문 1과 질문 2를 봤을 때
아직 beam에 작용하는 stress에 대한 이해가 많이 부족해보입니다.
제 강의를 세 번, 네 번 계속 돌려보면서
내용을 계속 공부해보시길 바랍니다.
그리고 다행히
전단응력의 경우,
유투브에 추가 강의가 있습니다.
아래에 있는 링크를 참조하며
좀 더 공부해보시길 바랍니다.
그리고
질문하신 내용은 아래와 같이 다르게 유도할 수도 있습니다.
조금 어려울 수도 있지만
이전의 제 풀이가 이해가 안 된다고 한다면
아래와 같은 Tensor를 바탕으로 공부해보시면
조금 어려울 수는 있겠으나
이해하는 데에 도움이 될 것입니다.
공부에 도움이 됐으면 좋겠고,
아래의 내용을 잘 공부해보시길 바랍니다.

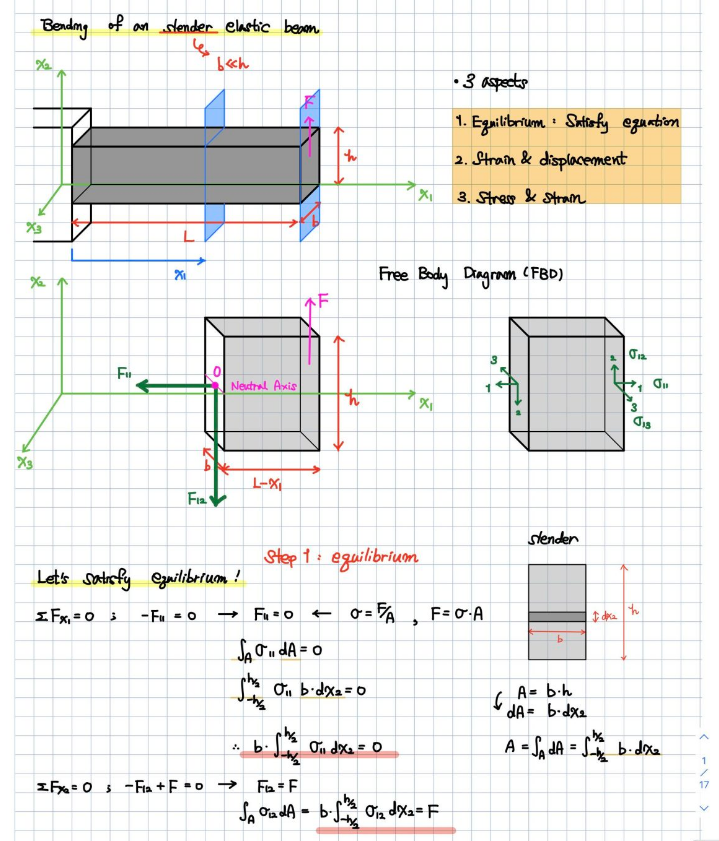

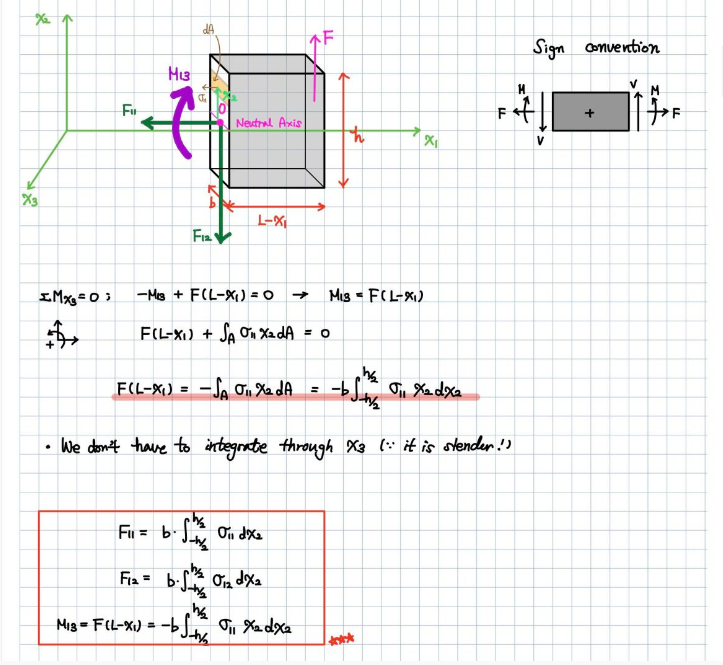

두 번째 풀이

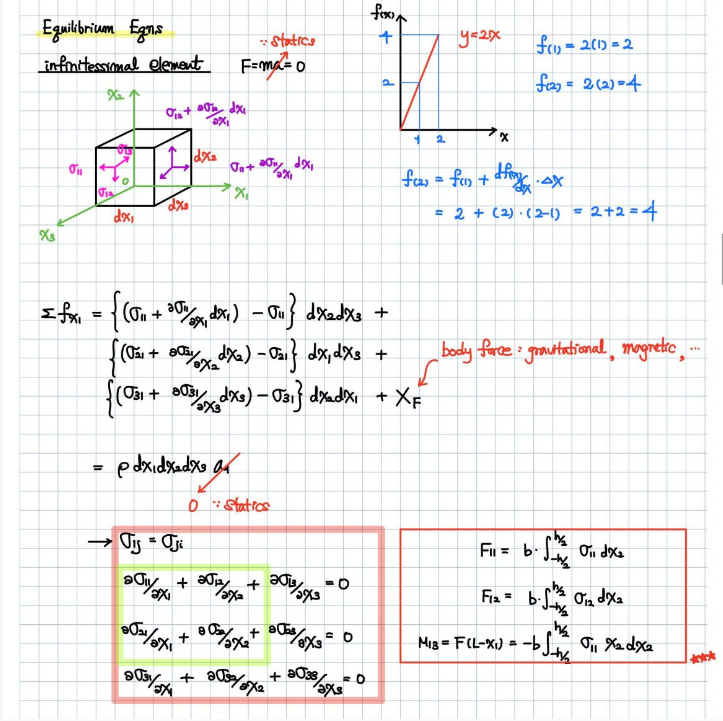

세 번째 풀이

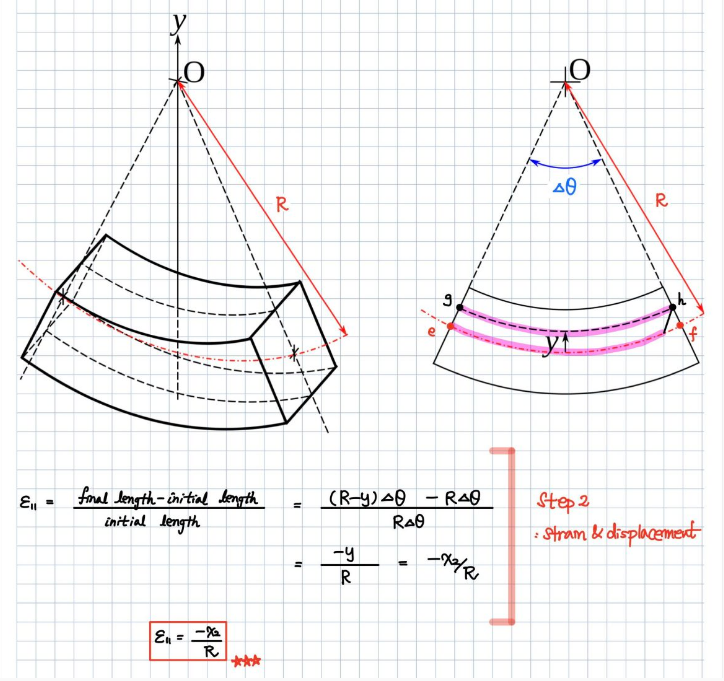

네 번째 풀이

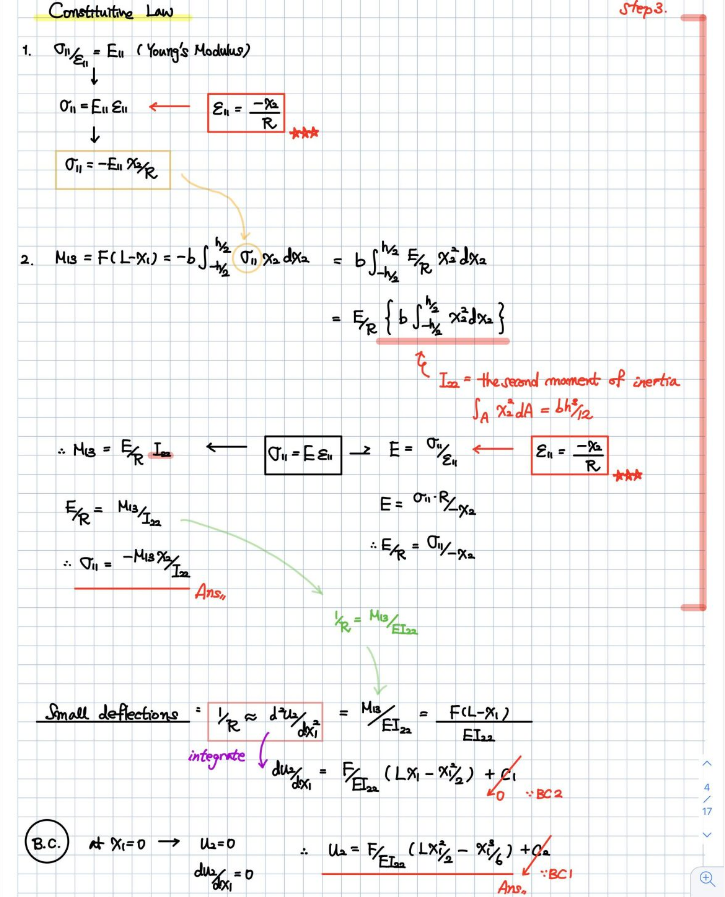

다섯 번째 풀이

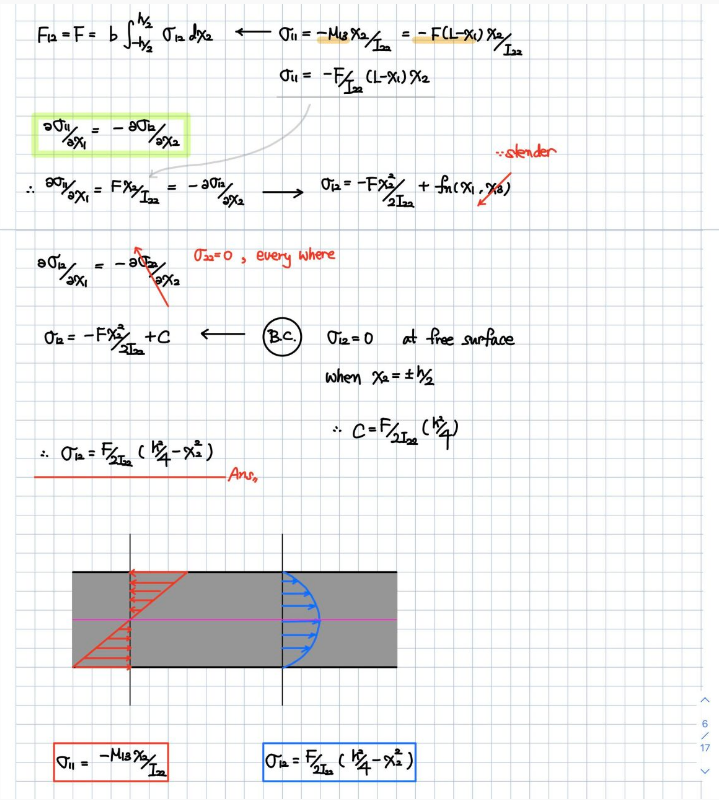

여섯 번째 풀이
- 2020-09-02
- 2024-12-12 수정
