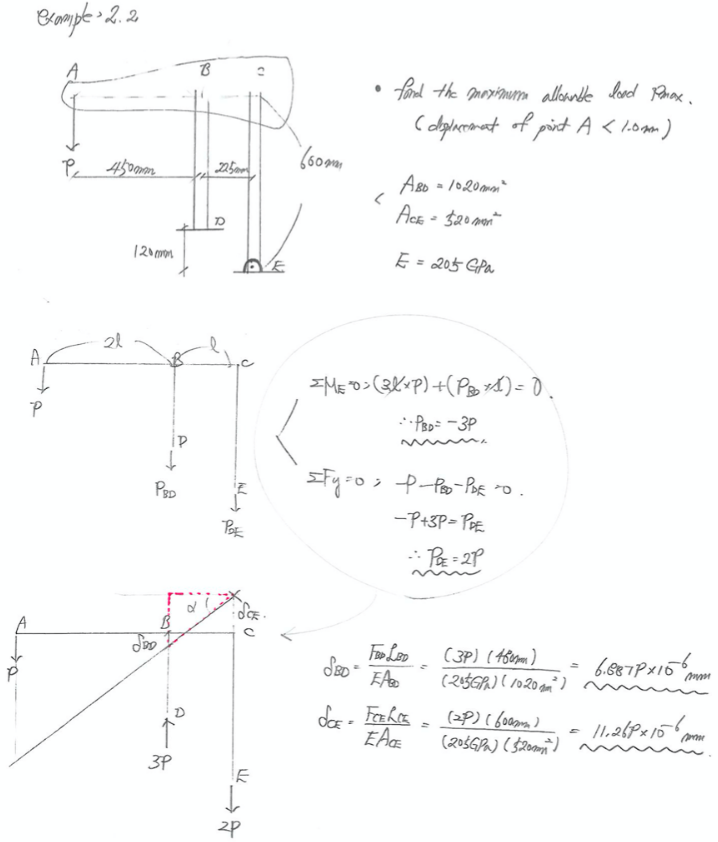

3번째 자유물체도에서 델bd 와 델 ce의 변위를 왜 저렇게 표시했는지 이해가 안됩니다. 델bd부분은 +3p이니까 위쪽으로 변위가 표시되고 델ce는 -2p니까 아래쪽으로 변위를 표시해야하는거 아닌가요?? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
권*표
교수님
방향이야 어떤 방향으로 설정해도 상관없습니다.
다만 마지막에 계산할 때 부호가 다르게 나오겠지요.
이 문제는 조금 직관적으로 이해하시면 편합니다.
A점에 대해서 P라는 힘이 아래로 가해지고 있으면,
직관적으로 (마치 시소처럼)
BD에는 압축력이
DE에는 인장력이 가해질 것이라는 생각이 들 겁니다.
때문에
BD에 걸리는 힘은 압축력으로
DE에 걸리는 힘은 인장력으로 가정하여
두 부재에 걸리는 힘의 방향을 반대로 하는 것이 조금 더 자연스러울 것 같습니다.
또한 변위도 마찬가지로
압축력이 걸리는 BD는 아래 방향으로 변위를 가정하고
인장력이 걸리는 DE는 위로 변위를 가정하는 것이
보다 문제를 직관적으로 보고 푸는 것이 되겠습니다.
혹시 힘이 위로 작용하고 있기 때문에
변위도 위를 향해야 한다는 생각을 하고 계실지 모르겠는데
압축력/인장력에 대한 개념으로 접근하시는 것이 좋습니다.
그렇게 이해하시면
질문하신 내용이 다 이해되실 거라 생각합니다.
