| 제목 | 답변완료 전압력 부분 질문입니다. | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 권준표 |
| 과목 | 유체역학 | 강좌명 | |
| 작성자 | 오*학 (d*****6) | 등록일 | 2020-07-28 02:47 |
|

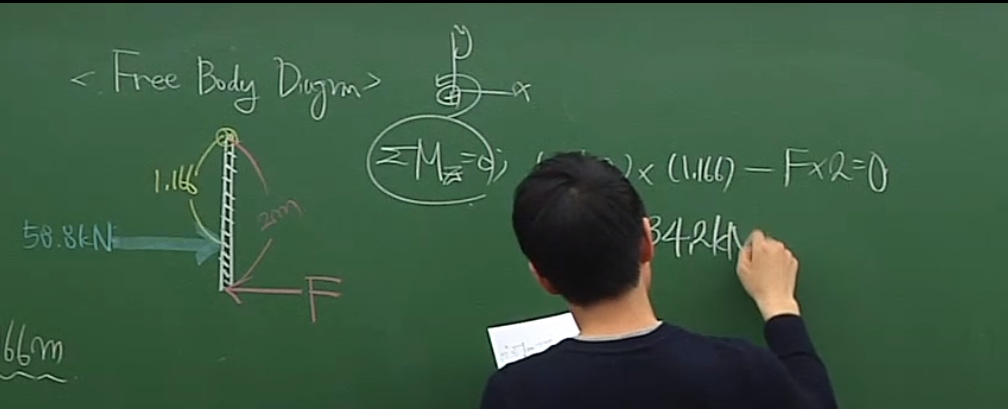

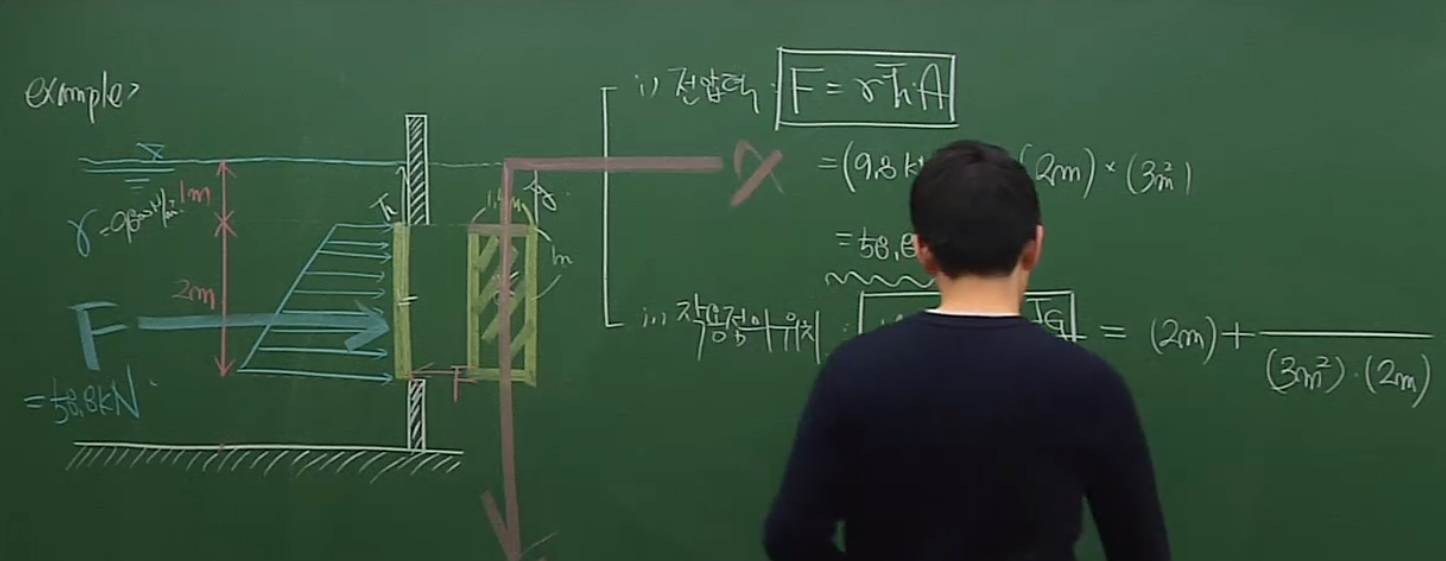

위 사진은 전압력 부분에 대해 선생님께서 문제를 풀어주신 건데요.
free body diagram 에서 의문사항이 있습니다.
1. 평판의 오른쪽에도 유체가 있기에 그에 따른 전압력이 작용할텐데 그건 고려하지 않아도 되는 것인가요? (오른쪽 유체에 의해 평판에 작용하는 힘을 고려해주면 hinge 아래 끝단에 줘야하는 F의 크기가 줄어들 것 같아서요.)
2. z축에 대한 모멘트 평형으로 F를 구하셨는데 이 F는 58.8kN보다 작습니다. 즉, 오른쪽 방향으로 알짜힘이 존재할텐데 이 힘은 hinge의 위 끝단에서의 반력으로 상쇄되는 것인가요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
권*표
교수님
[첫 번째 질문]
이 문제에는 오른쪽에 유체가 존재하지 않습니다.
아래에 비슷한 문제가 있으니 참고해보시길 바랍니다.
한 쪽 면에만 유체가 있는 경우:
https://godjunpyo.com/유체역학/?uid=212&mod=document&pageid=1
[두 번째 질문]
네, 맞습니다.
Hinge에 의해서 힘은 서로 상쇄가 되고,
우리는 모멘트만 고려해서 문제를 풀어주면 되겠습니다.
Hinge에 작용하는 반력은 우리의 관심이 아니기 때문에 구하지 않았습니다.
