첨부한 사진은 고체역학 12강 Bending stress by bending moment 에서 5분 55초에 해당하는 부분입니다.
제가 궁금한 사항은 다음과 같습니다.
free body diagram 을 통해, B 부분에서의 모멘트 M_B 값이 M이라는 것을 구했는데요,
이 M_B라는 것은 벽에 의해 받는 외력과 같은데, 왜 x=L 지점에서 M_B(-M)를 더해주지 않는 것인가요?
직관적으로 생각해보면, 외부에서 가해지는 힘 또는 모멘트가 있으면 모멘트 선도에 영향을 줄 것 같은데
교수님께선 M_B 값을 graph를 그리실때 반영하지 않으셔서 그 이유가 궁금합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
권*표
교수님
아마 질문 주신 것은
B점에 작용하는 반모멘트가 왜 x에 대한 모멘트에 반영이 되지 않냐는 것 같습니다.
x=l 인 B 지점에 도달하는 순간 M_B가 작용하면서
보에 작용하는 모멘트가 평형에 이르게 됩니다.

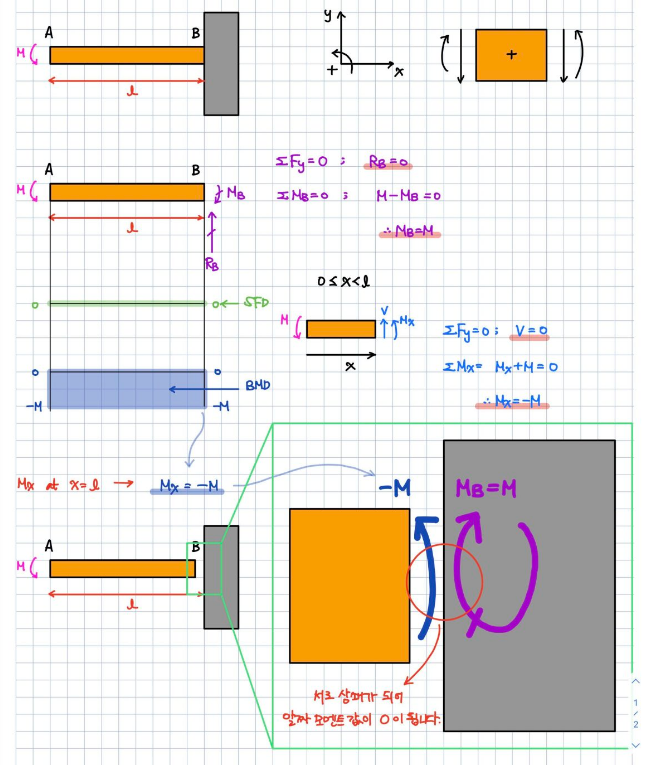

아마 아래의 그림이 이해에 도움이 될 것이라 생각합니다.
혹시라도 답변에 부족함이 있다면 알려주시길 바랍니다.
감사합니다.
