| 제목 | 답변완료 우력을 받는 단순보 질문있습니다 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 권준표 |
| 과목 | 고체역학 | 강좌명 | |
| 작성자 | 원*재 (w*****7) | 등록일 | 2019-04-13 02:06 |
|
11강에서 풀어주신 우력을 받는 단순보일때 SFD와 BMD 그래프를 그리실때 SFD는 -2pa/l 로 일정하게 그리셨는데 BMD를 미분한게 SFD가 되어야하므로 b지점에서의 shear force는 무한대가 되야하지않나요? (BMD가 b지짐에서의 기울기가 -무한대 이므로) 저희 학교 교수님 수업시간에도 SFD 그래프에서 b지점에서 불연속하다라고 가르치셨습니다..
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
권*표
교수님
좋은 질문입니다. 말씀하신 것처럼 불연속하게 그릴 수도 있을 것 같습니다.
제가 강의했던 Gere 교재에서는 그렇게 자세하게 BMD를 그리진 않았었던 것 같습니다.
Crandal 책에서 확인해보니 SFD를 불연속하게 그리더군요.
크게 중요하진 않아 감점의 요소는 없을 수도 있으나
교수님께서 그렇게 강의하셨다면 당연히 고려해야할 부분인일 것 같습니다.
아래 첨부된 내용은 Gere와 Crandal 책의 풀이이니 한번 참고해주시면 감사하겠습니다.
좋은 질문 해주셔서 감사합니다.

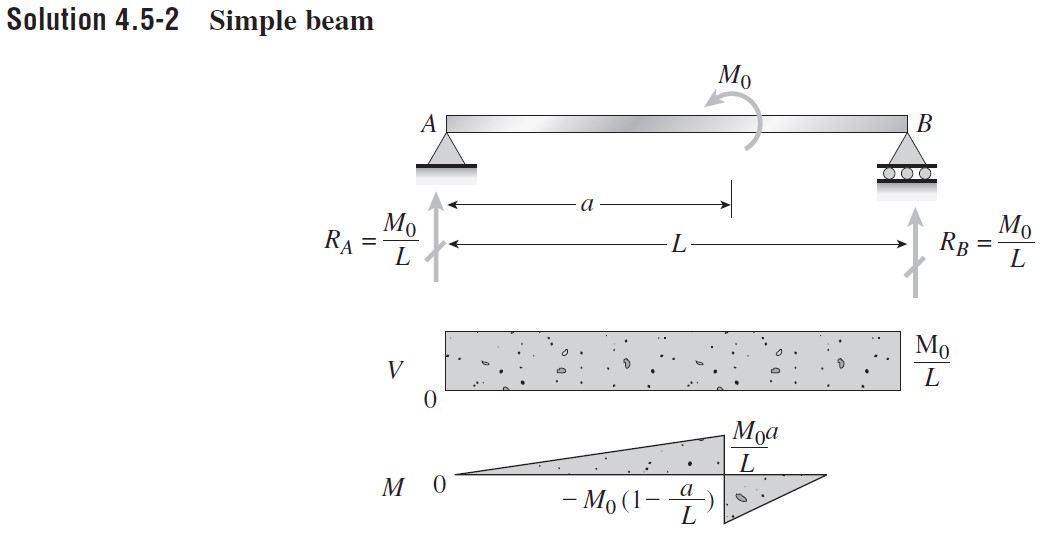

[Gere]

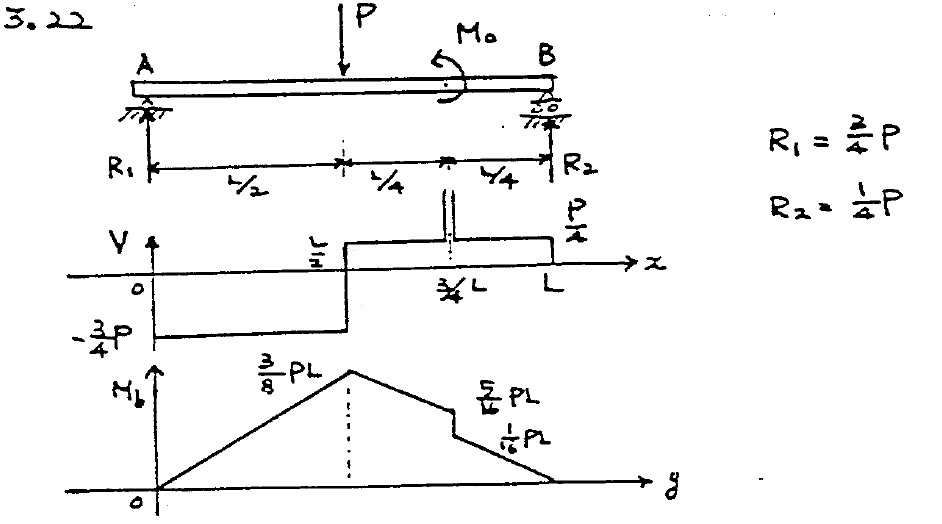

[Crandal]
