| 제목 | 답변완료 안녕하십니까 교수님 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 공*현 (g*******6) | 등록일 | 2023-03-27 01:59 |
| 첨부파일 | |||
|

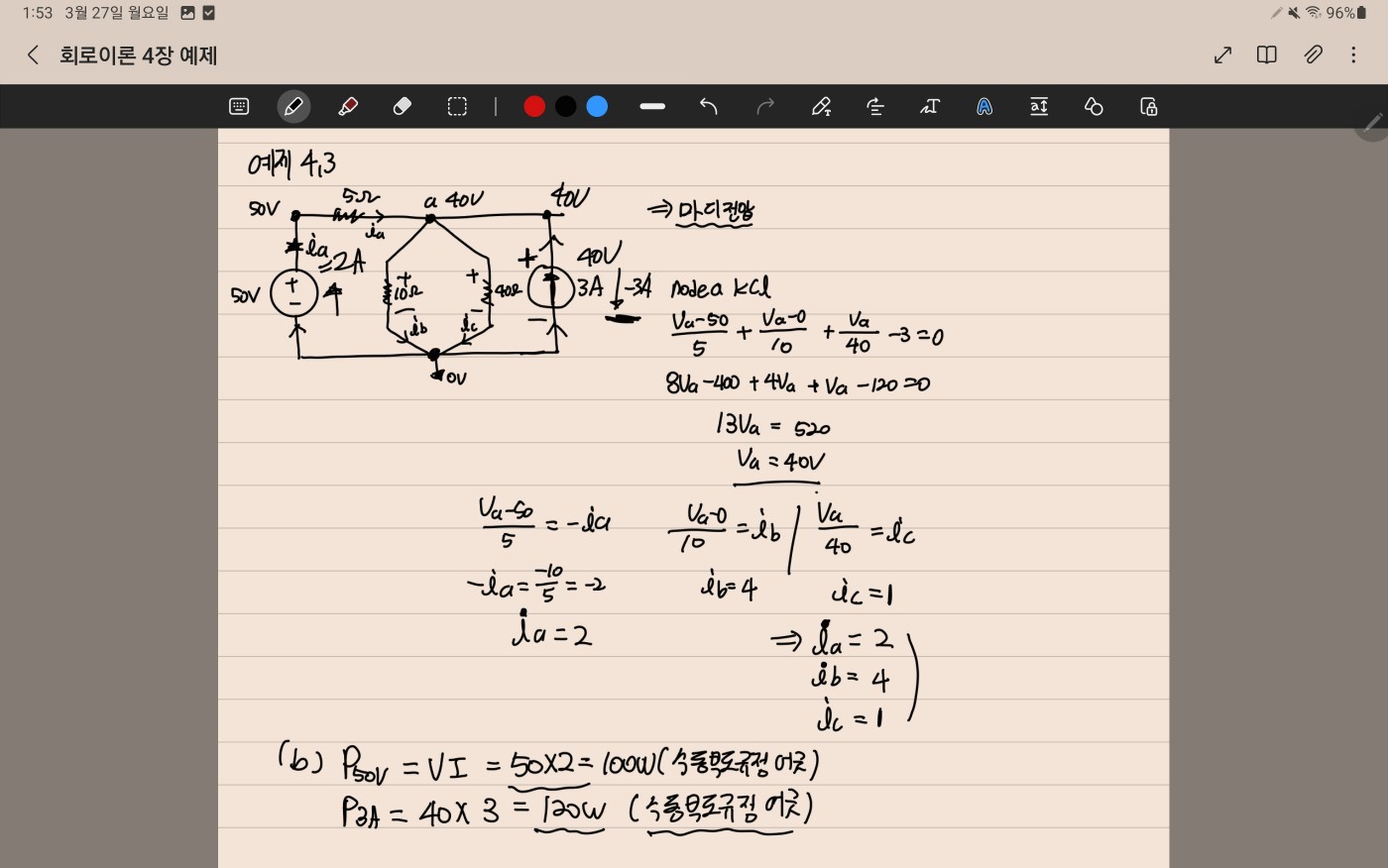

안녕하십니까 교수님 교수님 회로이론강의 정말 정말 잘듣고있습니다. 너무 잘듣고 문제풀이도중 조금 이상한점이 생겨 질문드립니다! 교수님의 강의자료 예제 4.2 문제(회로이론11판 예제 4.3)문제에서 각전원의 전력을 구하라고 되어있는데 전력을 구했을때 저는 P50V에는 100W 공급(전달) P3A에는 120W 공급(전달)이라고 생각했는데 닐슨교제에서는 -100W 공급(전달) -120W 공급(전달) 이라고 되어있습니다...
P50V 는 전압이 50이고 전류 2A가 -방향에서 + 방향으로 가기때문에 수동부호규정에 어긋나므로 공급 P3A는 전압이 40V이고 전류 3A가 -방향에서 + 방향으로 가므로 수동부호규정에 어긋나므로 공급이라고 생각했는데 혹시 틀린건가요,,,? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.

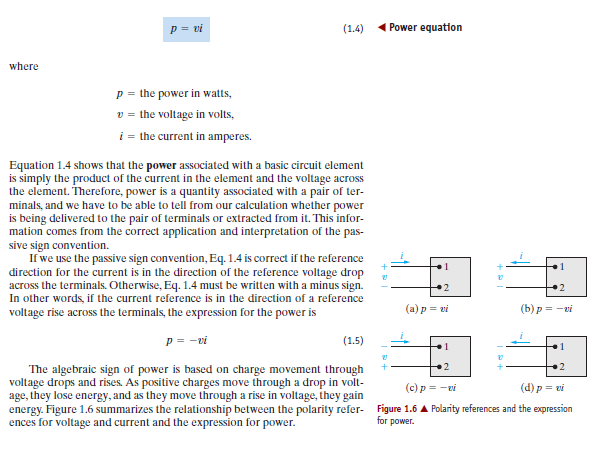

닐슨책에서는 모든 소자의 전력을 계산할 때 그 소자의 전압, 전류를 수동부호규정을 만족시키도록 바꾸어놓고 계산하므로 전압, 전류가 수동부호규정에 어긋나게 주어져 있으면 p=-vi로 계산을 합니다.
그래서 닐슨책에서는 p=-10W이면 흡수전력이 -10W인 것으로 이해하면 됩니다. 즉, 10W를 공급하는 것이 맞는데 닐슨책에서는 -부호는 제거하지 않고 그냥 공급이라고만 합니다.
즉, 닐슨책에서 p=10W면 p=10W(흡수), p=-10W면 p=-10W(공급)이라고 표현할 뿐입니다. 해당 문제의 해설을 읽어보시면 책에 회로에서 총 220W의 전력이 공급된다고 기술되어 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
