양*목 교수님

안녕하세요. 양진목입니다.



1.2.3번 질문은 묶어서 하나로 답변드리겠습니다.

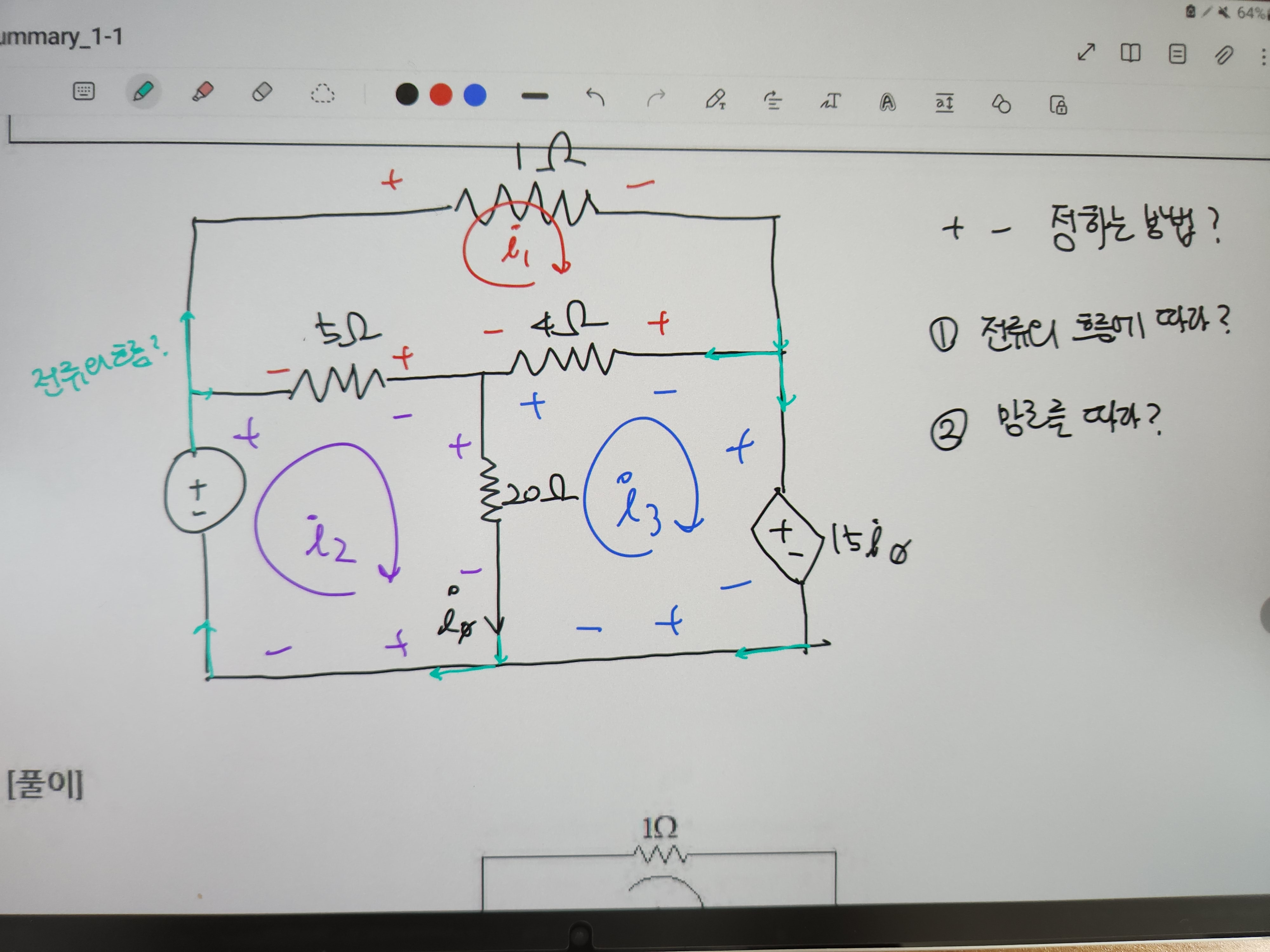

핵심은 수동부호규정인데요(교재5p) 망로전류방향은 그냥 문제 푸는 사람 마음대로 잡으면 됩니다. 어떤 망로는 시계방향, 어떤 망로는 반시계방향으로 잡고 풀어도 결과는 동일합니다. 그런데 망로가 여러개인 회로에서는 가급적 망로전류의 방향을 시계방향 또는 반시계방향으로 통일시키는 것이 식을 세울 때 실수를 줄일 수 있어서 특별히 문제에서 망로전류방향이 제시되어 있지 않으면 모든 망로전류의 방향을 일치시키는 것일 뿐입니다.

그리고무엇보다 중요한 것은 R, L, C소자의 전압전류관계식은 그 단자전압, 전류가 수동부호규정을 따른다는 전제하에 성립하므로 어느 소자에 흐르는 전류방향을 -> 로 잡으면 그 소자에 걸리는 전압극성은 +-로 두어야지 v=Ri로 쓸 수 있는 것입니다. 그래서 예제4.7의 7.5옴 저항은 전류 i2의 방향은 <- 인데 전압 vφ의 극성은 -+가 아닌 +-이므로 i2의 방향을 ->로 바꾸고 전류의 값도 -i2로 바꾼 다음 v=Ri에 대입하여 vφ=-7.5i2를 얻은 것입니다.

결국 R, L, C소자는 망로전류방향 ->에 따라서 바로 +-를 붙여도 되지만 전압원과 전압원에 흐르는 전류, 전류원과 전류원에 걸리는 전압은 서로 독립적이므로 그때그때 극성을 따져서 KVL을 적용해야 합니다.

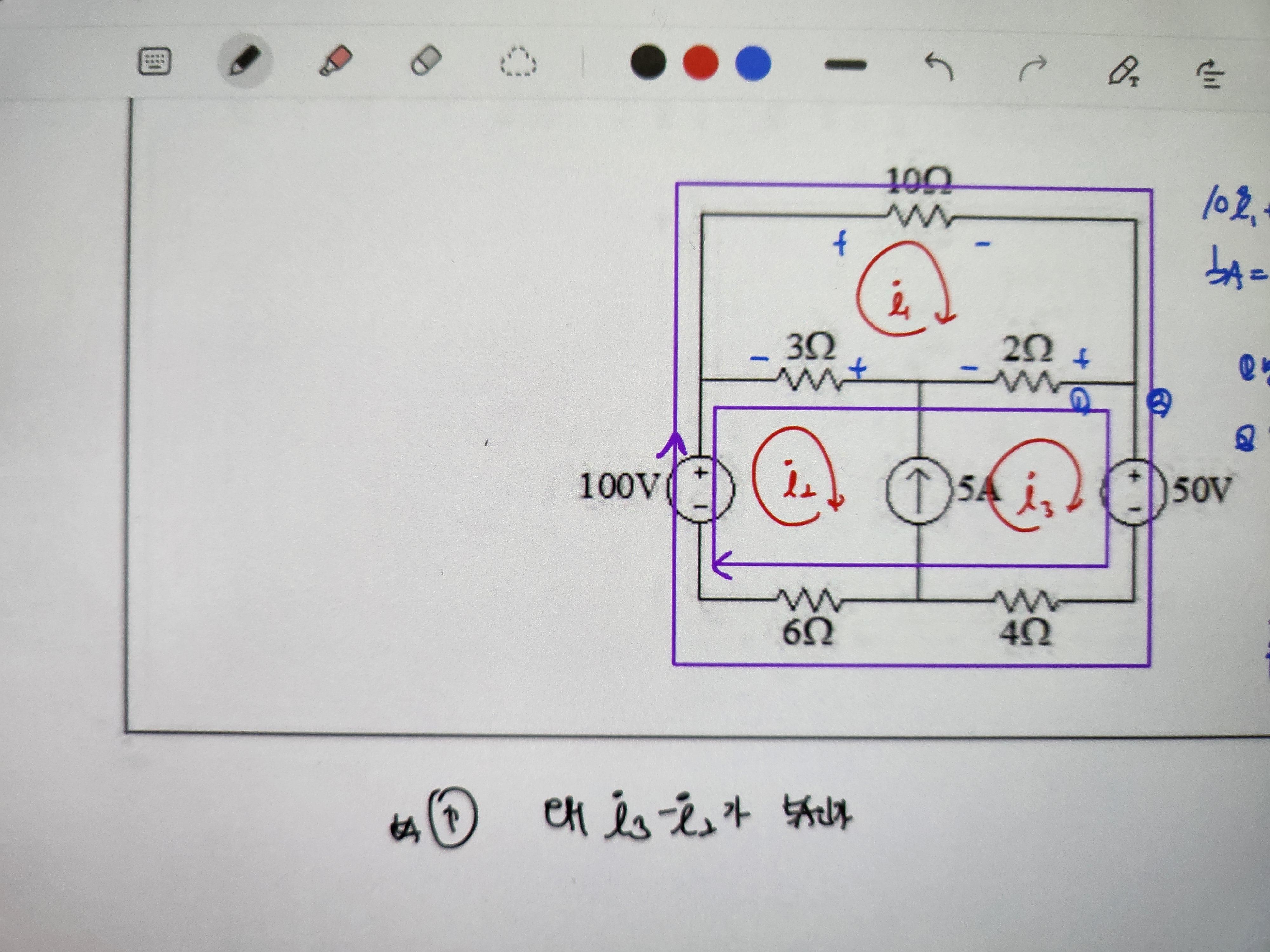

4. 네, 정확히는 `외부에서 5A를 일정하게 걸어준 것 `이 맞습니다. 즉, 5A가 KCL에 의해 5=i3-i2와 같은 관계식이 성립한다고 하는 것이 정확한데요 그냥 식을 세울 때 기계적으로 생각하는 과정에서 이러한 표현을 사용한 것일 뿐입니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.

• 2023-03-17
• 2024-12-12 수정
