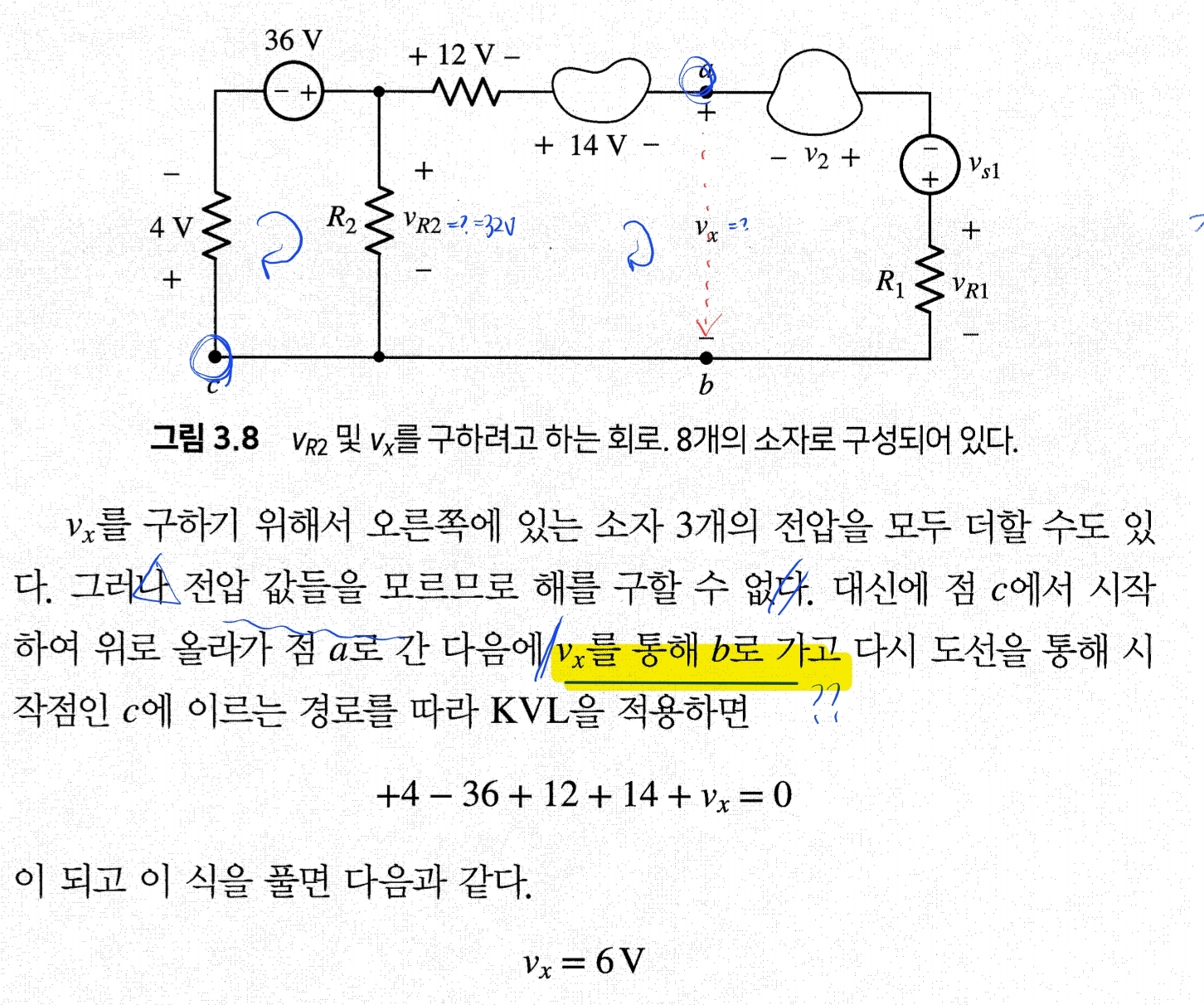

안녕하세요 교수님 저희는 hayt교재로 공부하는데 교재 내용이 궁금해서요, 점a랑 점b는 도선으로 연결되어있지 않은데 어떻게 지나가면서 kvl을 적용할 수 있는건가요,,,? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
KVL에서 말하는 폐회로는 그 모든 경로가 실제도선으로 이어져야 할 필요는 없습니다. 단순히 폐회로의 출발노드와 도착노드가 같기만 하면 됩니다.
질문하신 회로에서도 c-a-b-c로 출발노드, 도착노드가 c로 같기 때문에 폐회로에 해당합니다.
장난스러운 비유지만 스파이더맨이 63빌딩의 옥상에서 계단을 따라 1층으로 내려온 다음 점프를 해서 다시 옥상으로 올라가는 경우 스파이더맨의 위치에너지변화량은 0인 것과 비슷하게 이해하시면 됩니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
