| 제목 | 답변완료 회로이론(상) 교재 134p 질문있습니다 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 이*훈 (s*******8) | 등록일 | 2022-08-17 00:30 |
| 첨부파일 | |||
|

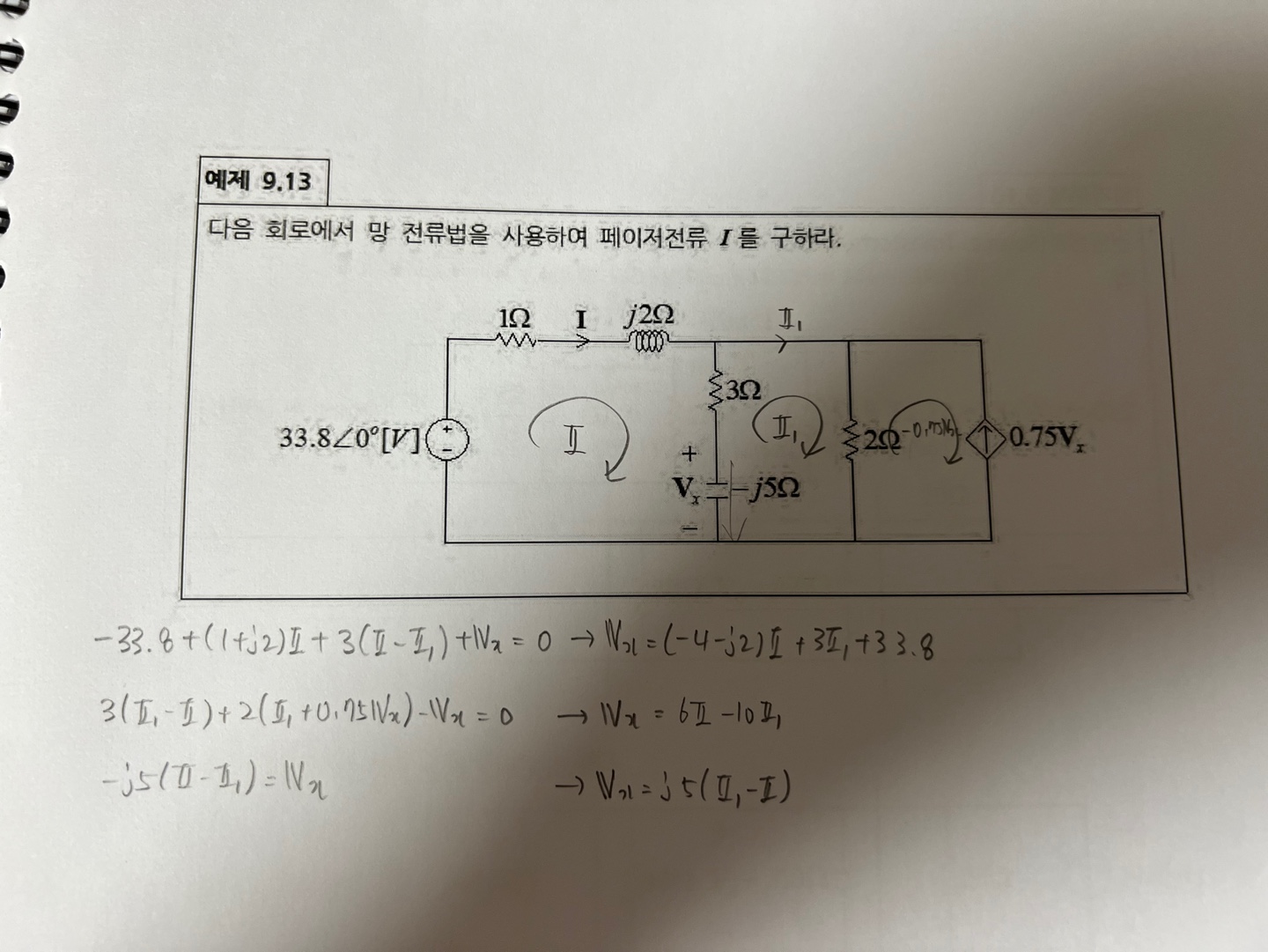

식 3개로 페이저I를 계산기를 사용하는게 아닌 직접 계산하려면 어떤 방법으로 풀어야되나요
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
손으로 푸는 방법 말씀하시는 건가요? 이 경우 행렬형태로 방정식을 표시해서 크래머법을 적용하거나
아니면 일일이 변수를 하나씩 소거하는 수 밖에 없습니다.
올려주신 두번째, 세번째 식에서
6I-10I1=j5*I1-j5*I
(6+j5)*I=(10+j5)*I1
I1=(6+j5)/(10+j5)*I
위 결과식을 두번째 식에 대입하면
Vx=6*I-10*I1=-j20/(10+j5)*I
I1=(6+j5)/(10+j5)*I
Vx=-j20/(10+j5)*I
를 첫번째 식에 대입하면 됩니다.(계산기를 사용하는 것보다 많이 복잡합니다.)
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
