| 제목 | 답변완료 회로이론 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 강*규 (g*******0) | 등록일 | 2022-06-13 01:00 |
| 첨부파일 | |||
|

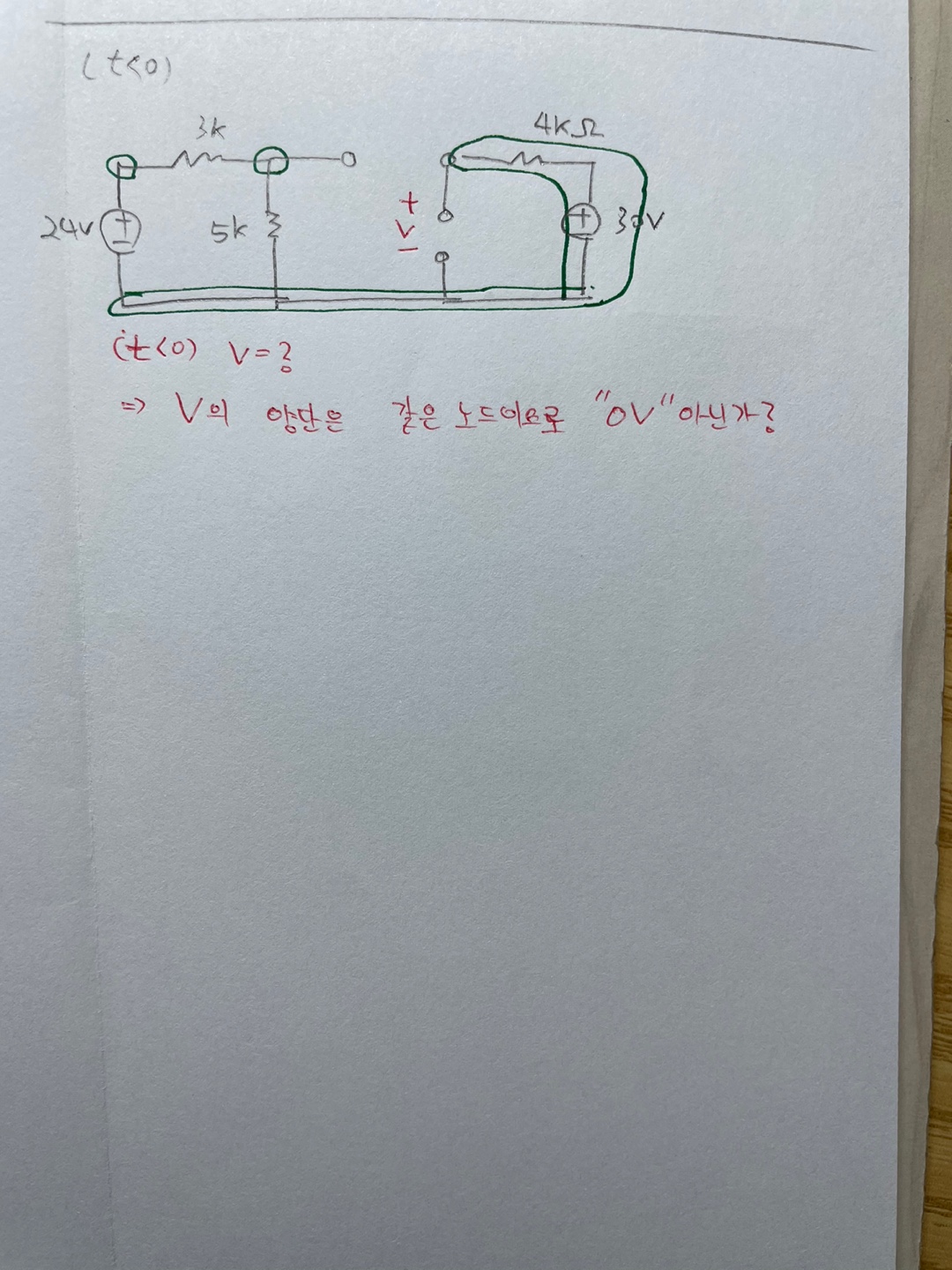

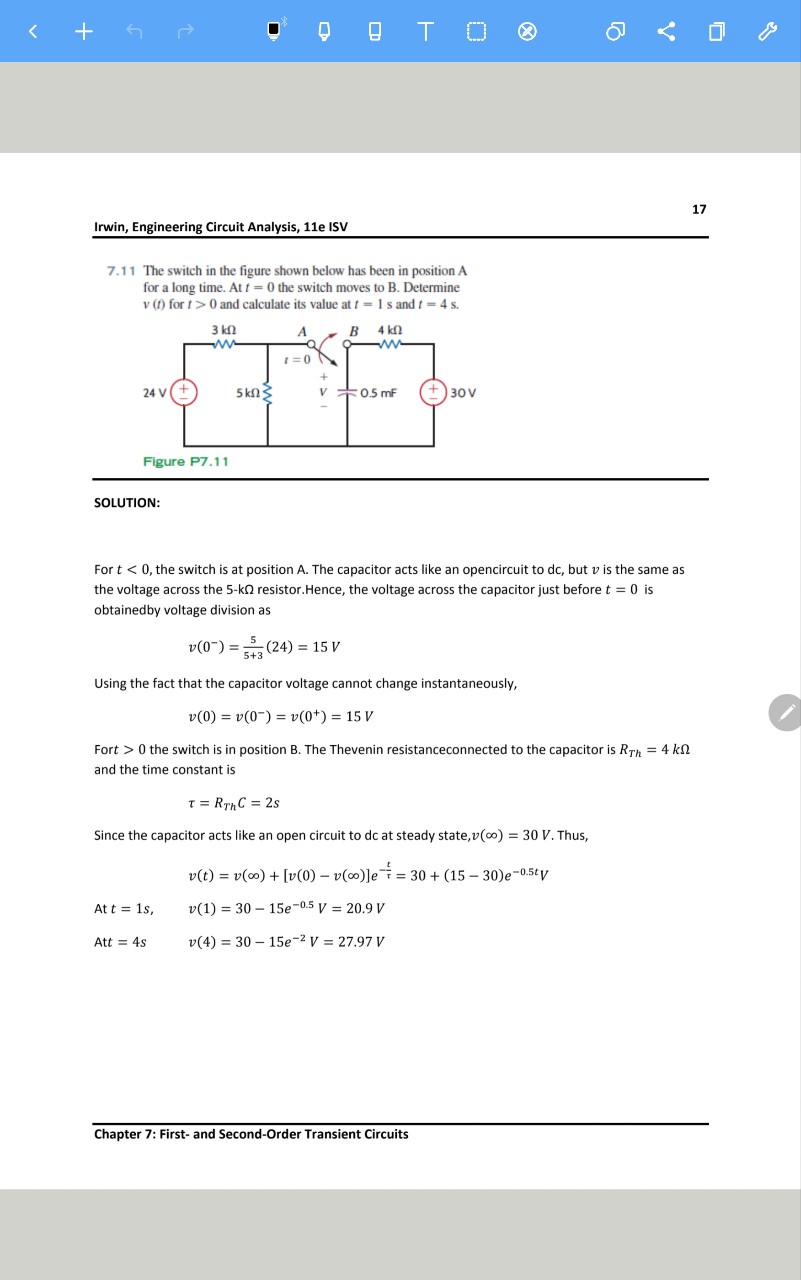

질문과 문제를 사진에 첨부하였습니다. 질문은 전압을 구하는 과정에 있어 노드 설정을 제가 풀이한 방식으로 설정한다면 구하고자 하는 전압은 0V인데 솔루션과 풀이가 달라 제 풀이에 오류가 있는지 여부입니다.
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
강*규
안녕하세요. 양진목입니다.

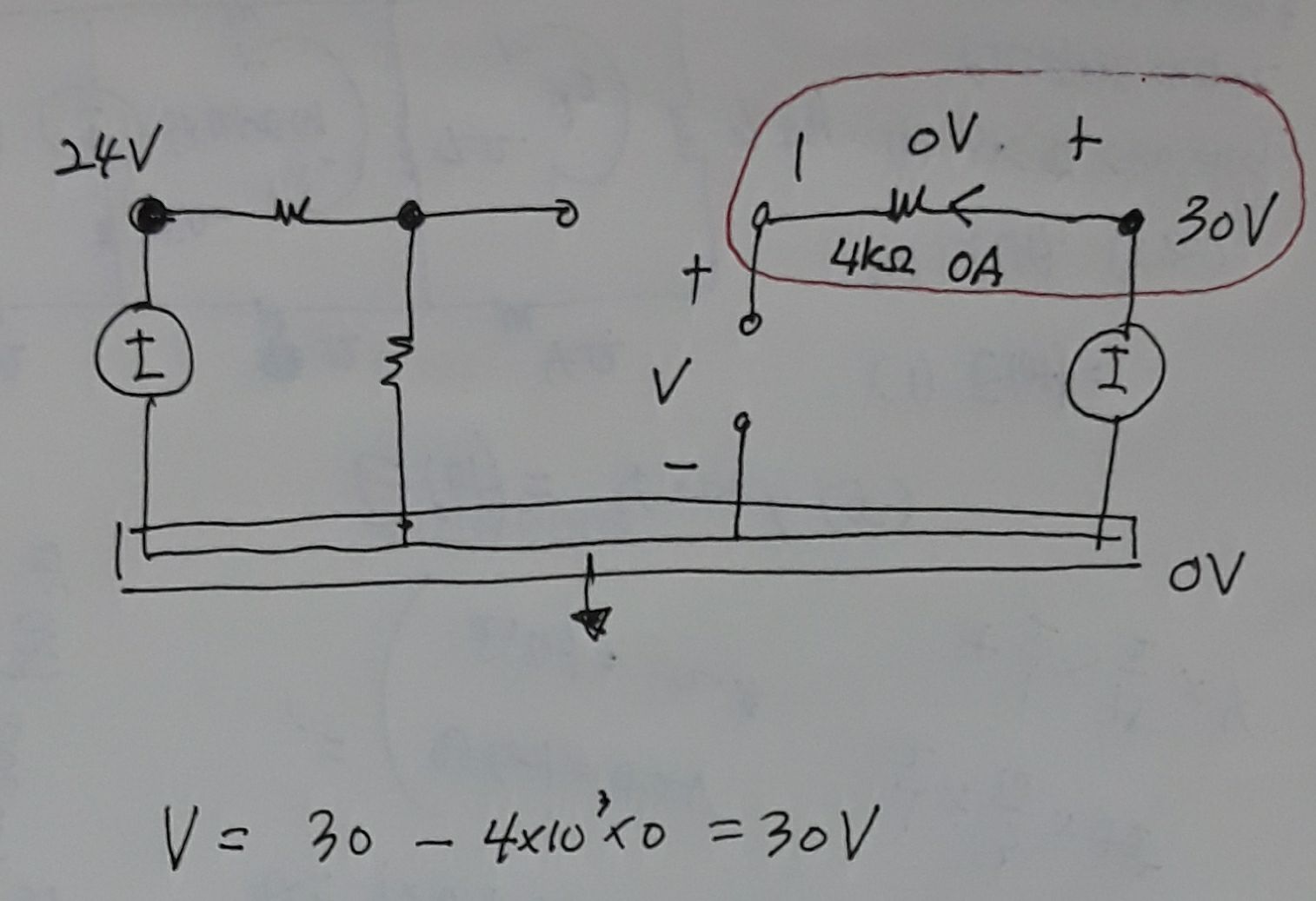

그냥 노드전압법 적용할 때처럼 아래 마디전압을 0으로 두고 각 마디전압을 표시해보면 되는데요
오른쪽 윗마디와 아래마디 사이에 전압원 30V 짜리가 있는 것을 고려하지 않으신 것 같습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
