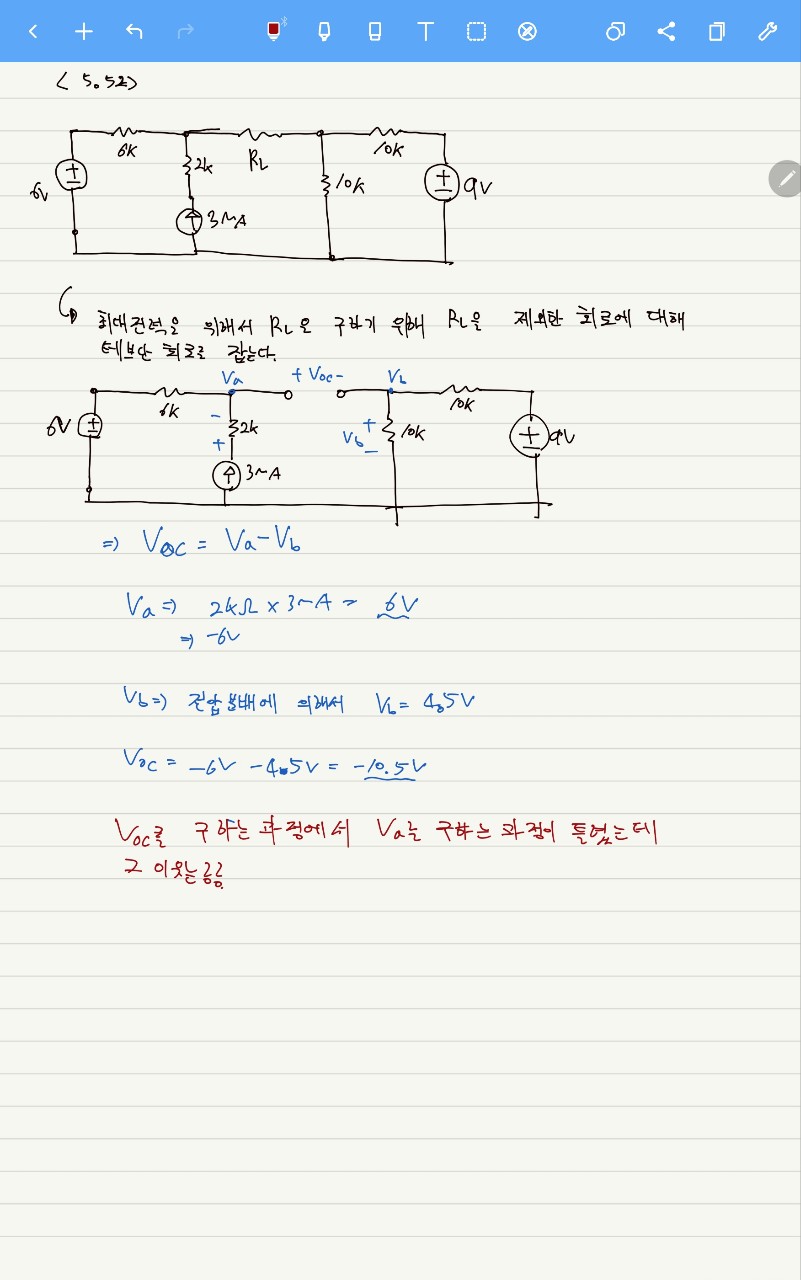

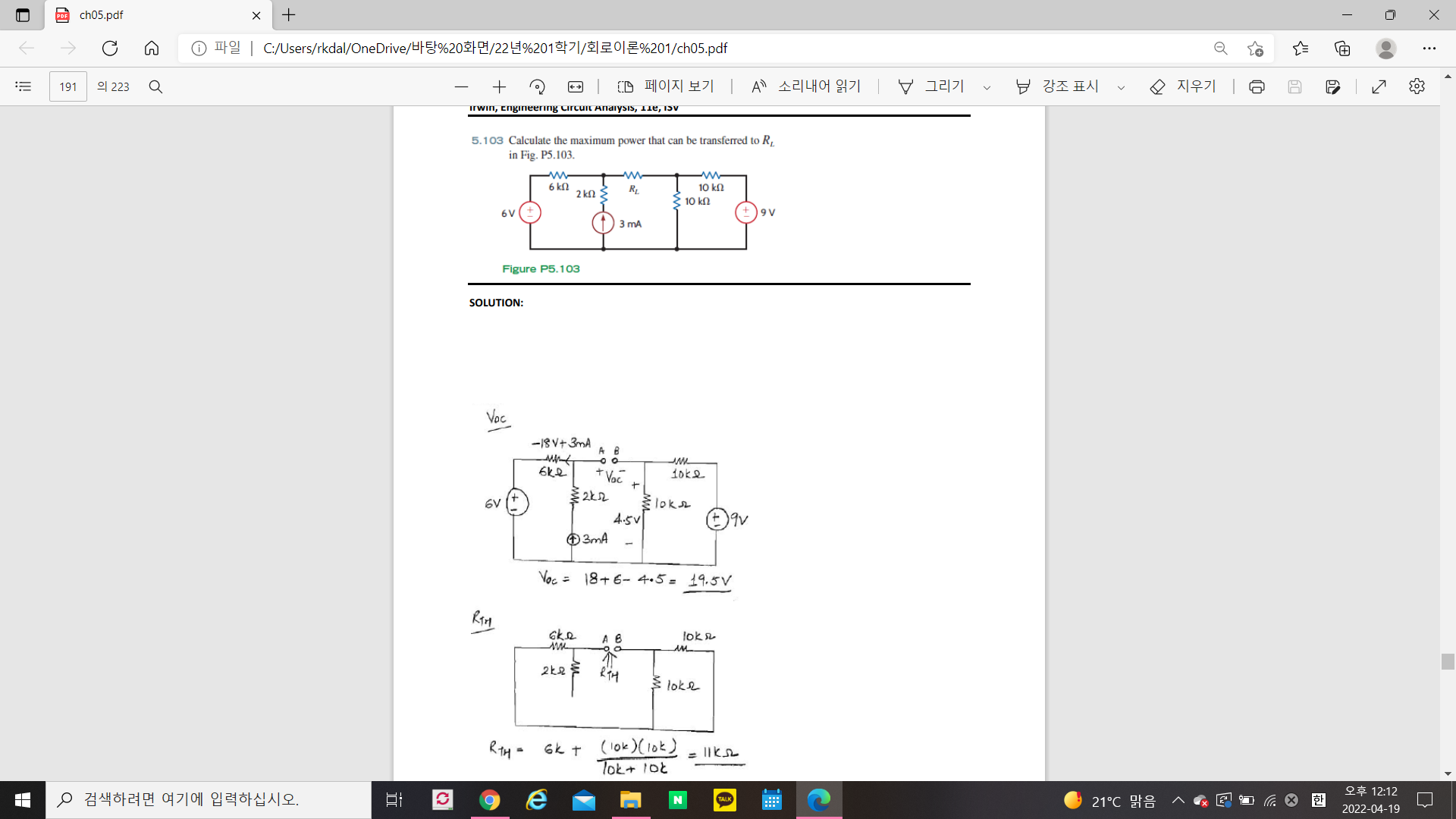

문제는 저항 R_L 의 최대전력전달을 구하기 위해 테브낸 등가회로를 만들기 위해 V_oc를 정의하는 과정에서 V_a를 설정하는 과정에서 솔루션과 풀이가 다르지만 그 이유르 잘 모르겠어서 질물드립니다. 문제와 솔루션 , 제 풀이를 첨부하였습니다! 상세한 설명 부탁드립니다!
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
올려주신 풀이를 보면 회로의 아래쪽 마디를 기준마디로 하여 va를 구하셨는데요
전류원에도 전압이 걸리는데 이를 은연중에 0V라고 전제했기 때문에 va가 solution과 다른 값이 나온 것입니다. 즉,
va=전류원전압-6V
인데 해당 문제는 solution처럼 회로 제일 왼쪽의 전압원과 저항에 대하여 KVL을 적용(va=18+6)해서 va를 구하는 수밖에는 없습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
