| 제목 | 답변완료 회로이론 - 테브난 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 강*규 (g*******0) | 등록일 | 2022-04-16 17:57 |
| 첨부파일 | |||
|

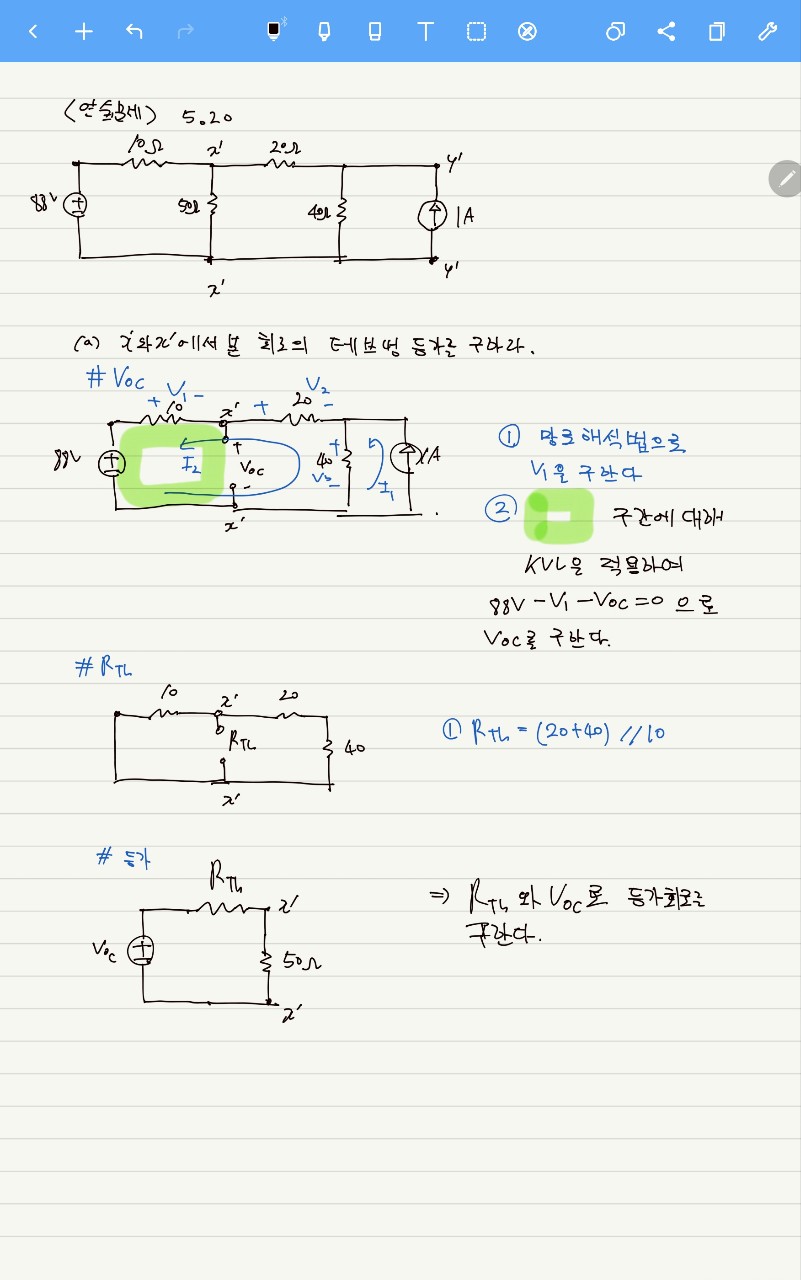

솔루션과 답이 달라 제 풀이에 오류가 있는지 확인해 주시면 감사하겠습니다! 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
강*규
안녕하세요. 양진목입니다.
풀이는 맞는데요 구체적인 계산식 결과값을 올려주시지 않아 잘 모르겠지만 망로전류 I2 구하는 과정을 확인해보셨으면 좋겠습니다.
즉, 파란색 동그라미 ① 과정에서
망로전류 I2를 따라 KVL을 적용하면 20*I2+10*I2+98+40*(I2-1)=0
또한 V1=-10*I2
이므로 이 결과값을 파란색 동그라미 ② 과정에 대입하시면 됩니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
