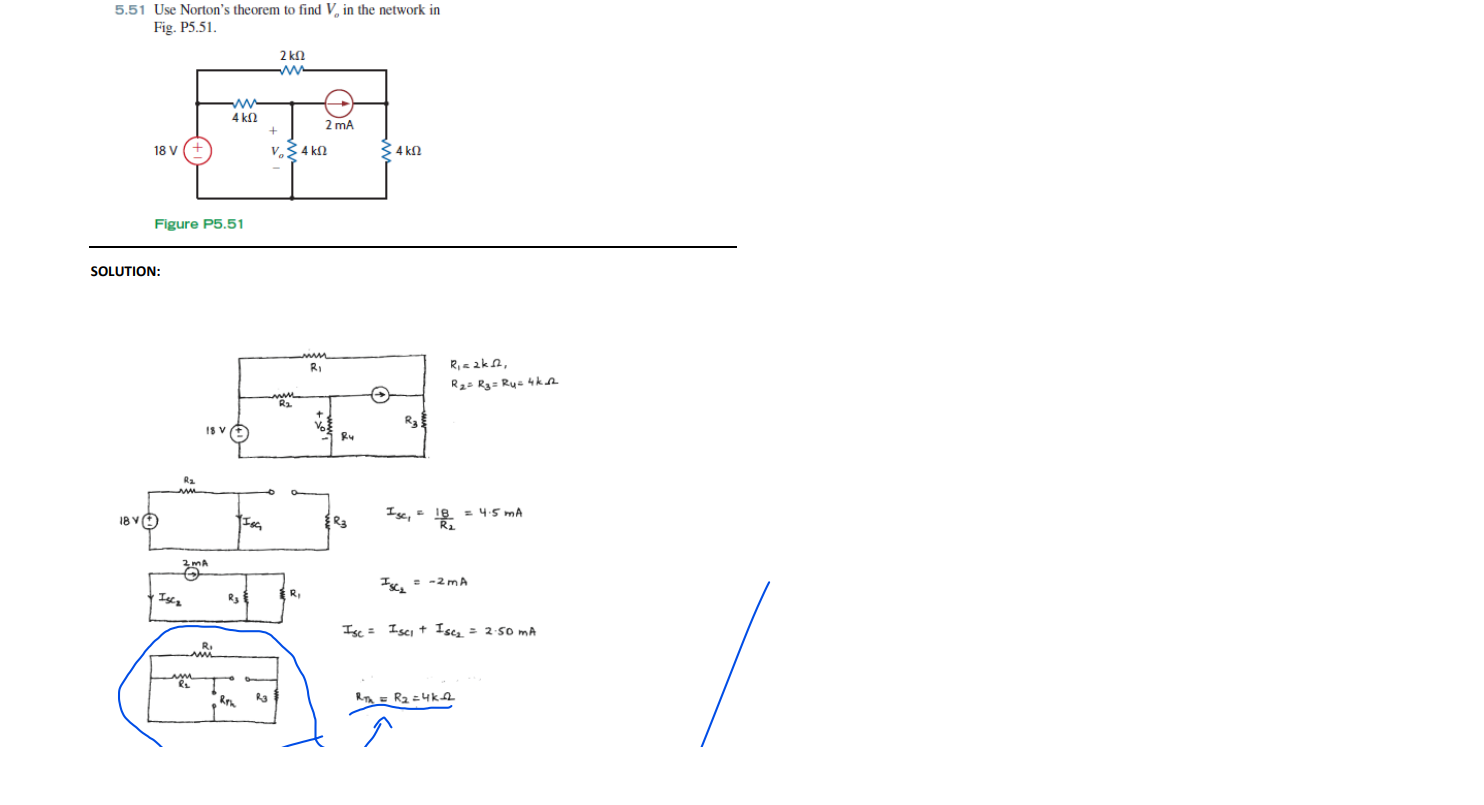

첨부파일의 테브난 회로의 R_th 를 구하는 과정에서 왜 R1 과 R2 저항을 무시했는지 궁금합니다! 상세한 풀이과정과 설명 부탁드립니다! 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
강*규
안녕하세요. 양진목입니다.
1. R1을 생략하는 것이 결과적으로는 맞지만 해당 문제에서는 그냥 남겨 두는 것이 정확한 이해를 위해서 도움이 됩니다.

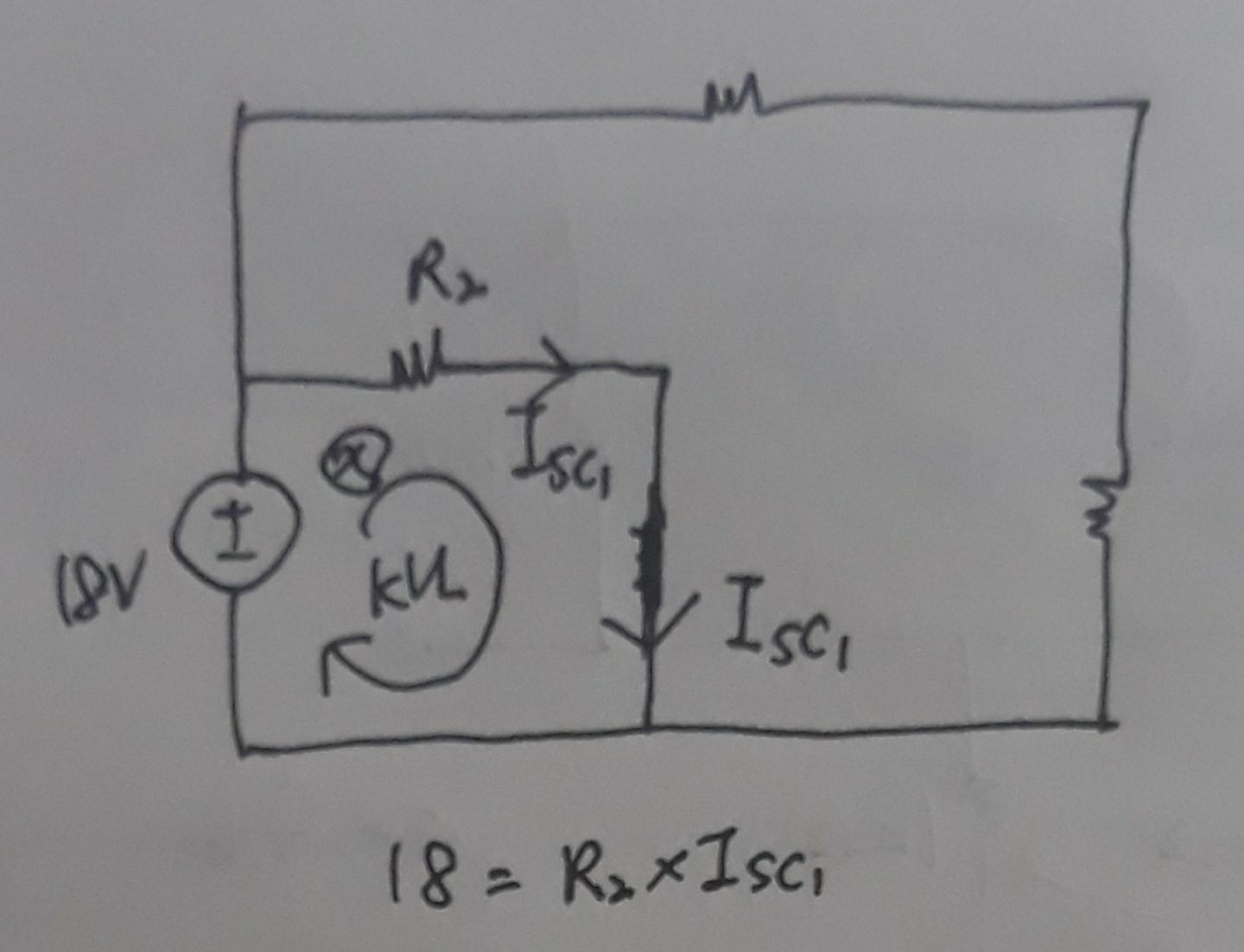

Isc1이 흐르는 저항은 R2 밖에 없으므로 망로 x를 따라 KVL을 적용하면 18=R2*Isc1이 됩니다.
즉, Isc1은 R1에는 흐르지 않으므로 달리 표현하면 R1은 Isc1에 영향을 미치지 않으므로 생략한 것입니다.
2. 전압원을 단락시키면 R2 양단에 걸리는 전압이 0V이므로 R2에는 전류가 흐르지 않습니다.

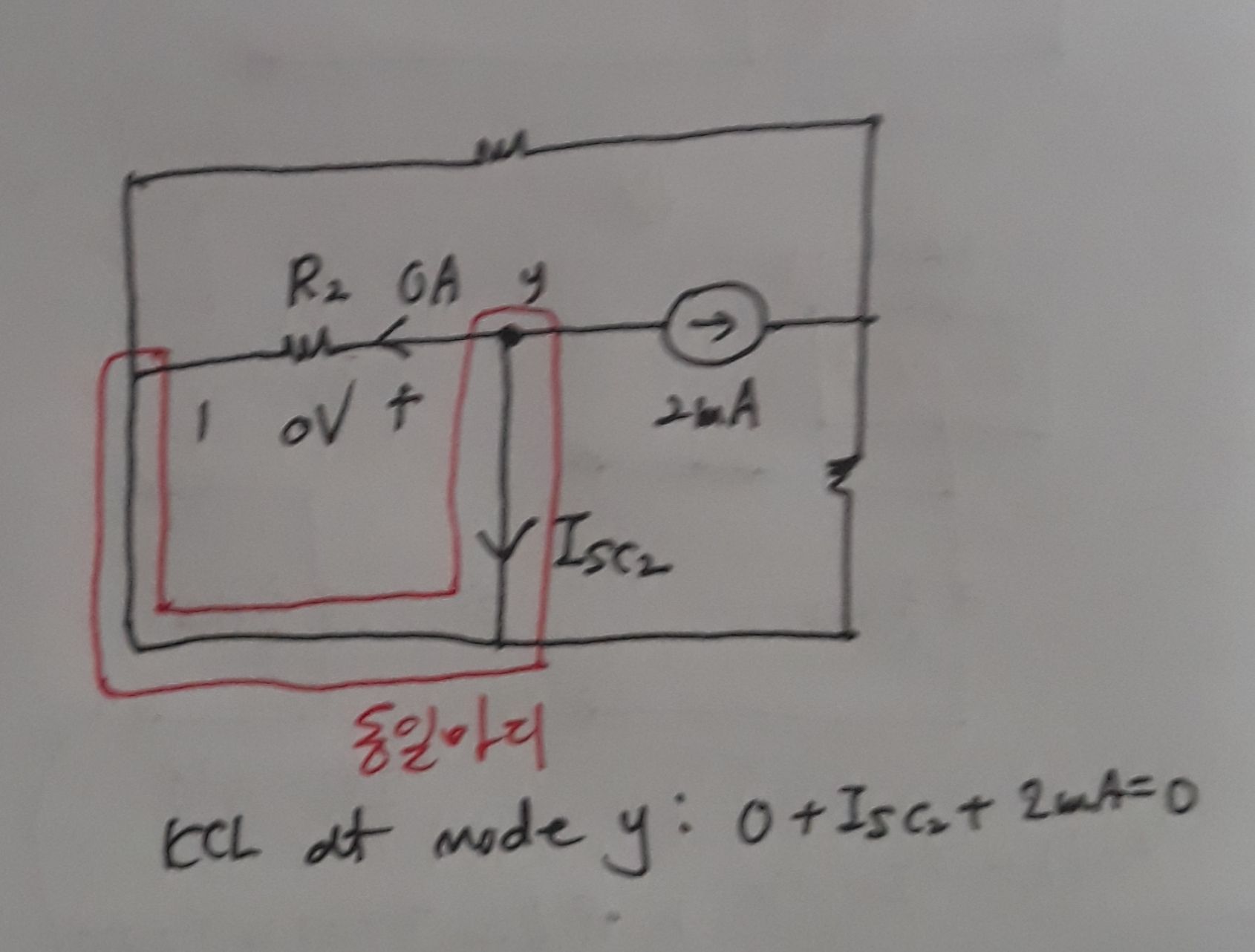

따라서 마디 y에 KCL을 적용하면 0+Isc2+2mA=0입니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
