안녕하세요. 양진목입니다.

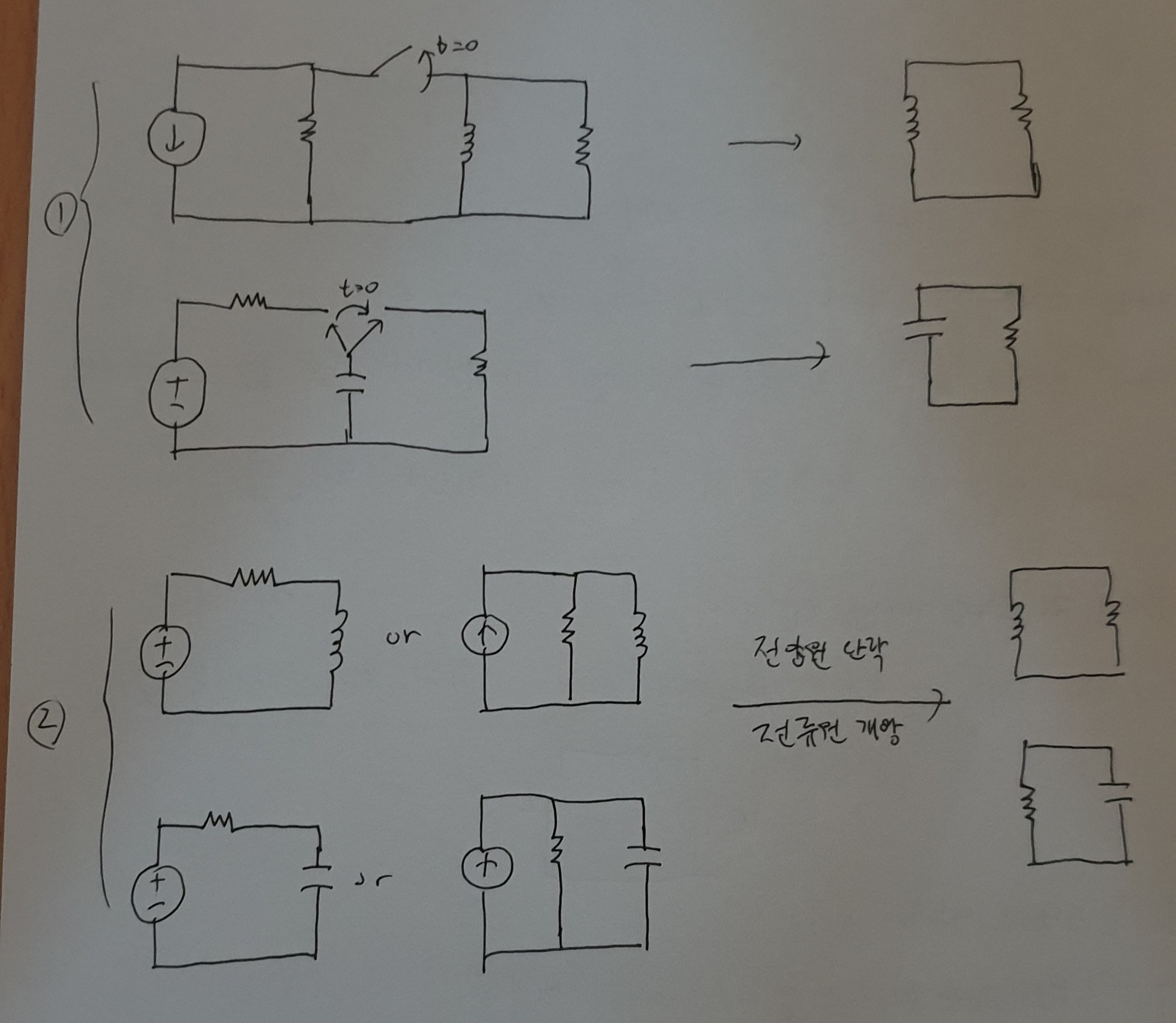

스위치를 이용하지 않고 전압원은 단락, 전류원을 개방시켜서 회로를 `이해`한다는 것이 무슨 의미인지 잘 모르겠는데요 스위치의 연결상태에 의해 회로의 구조가 결정되므로 무조건 전압원을 단락, 전류원을 개방시킬 수는 없습니다. 즉, 전압원, 전류원을 제거하여도 스위치가 연결된 위치에 따라 저항, 인덕터, 커패시터 등의 연결구조가 달라지므로 주어진 상황에서 구해야 하는 전압, 전류가 스위칭 전 회로의 것인지 스위칭 후 회로의 것인지에 따라 해석해야 하는 회로가 달라집니다.(대부분의 경우 스위칭 후 회로가 해석의 대상이므로 스위치가 이동한 상태에서 전압원, 전류원을 제거해야 하는지를 물으시는 취지라면 맞게 이해하시고 질문하셨습니다.)



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
