| 제목 | 답변완료 1차 회로 판별 기준 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 김*언 (s*******m) | 등록일 | 2021-11-21 09:14 |
| 첨부파일 | |||
|

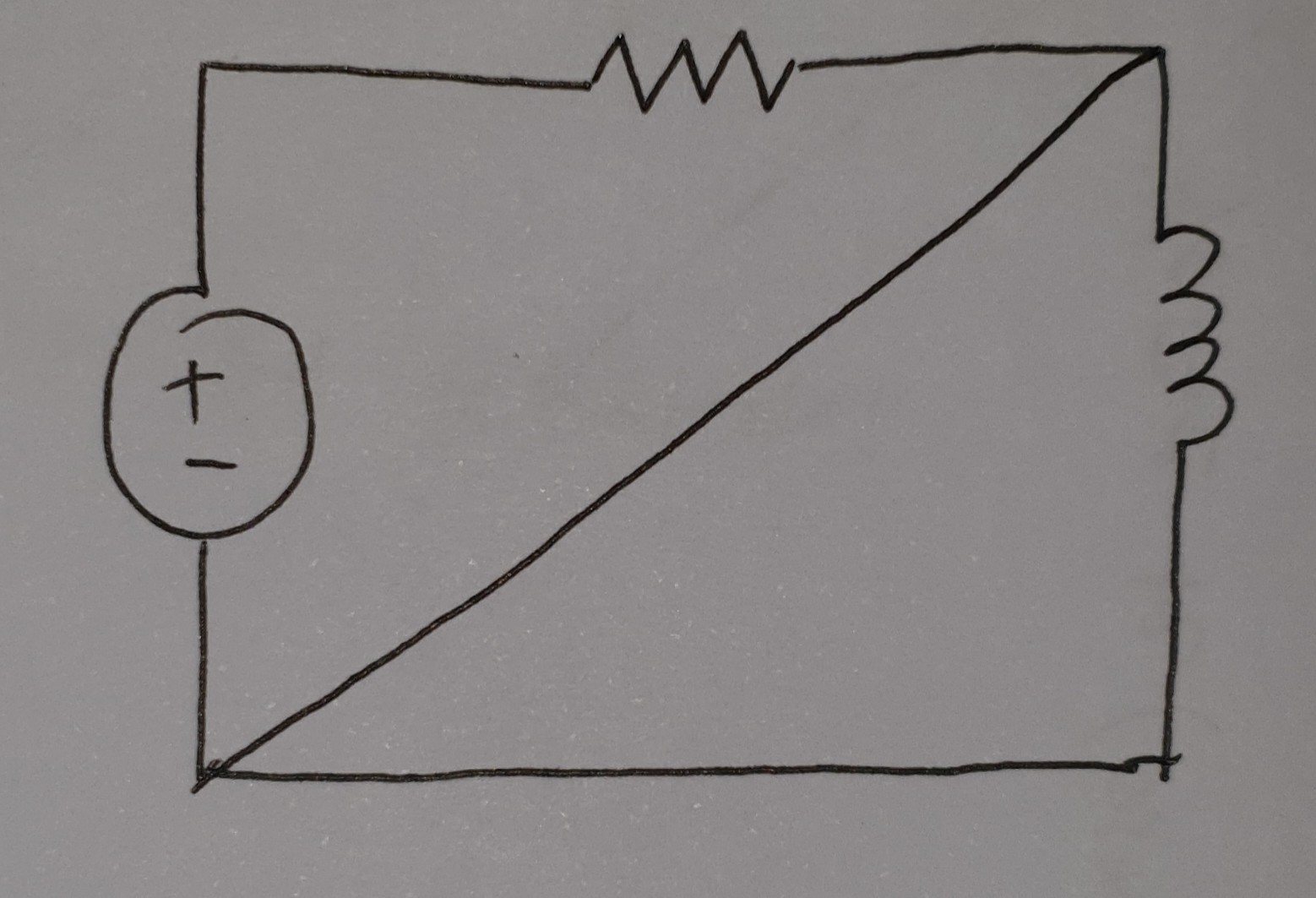

강의중 저항부와 인덕터부 또는 저항부와 캐퍼시터부가 2개의 도선으로 이어져야만 1차회로라 하셨습니다. 1개 도선으로 이어지면 저항부와 인덕터/캐퍼시터부 사이에 전류가 흐르지 않으니 별개의 회로라 생각해도 되서 1차 회로가 되지 않는걸 알고있습니다. 제가 올린 그림은 강의하신 내용으로는 1차 회로가 아닙니다. 그러나 인덕터 전압이 항상 0이되는데 이러한 회로가 의미가 있는것가요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
김*언
안녕하세요. 양진목입니다.
질문하신 회로는 practical하지는 않으나 나름 생각해볼만한 내용을 담고 있습니다.
즉, 회로의 전압원-저항부와 인덕터를 독립적으로 동작하게 하는 것은 둘 사이에 있는 단락도선인데요 단락도선의 양단전압이 0V이므로 이와 병렬연결 된 인덕터에도 0V가 걸립니다.
그러면 인덕터에 흐르는 전류 i1과 단락도선에 흐르는 전류 i2가 얼마인지 한번 생각해 보는 것이 필요한데요 질문하신 회로에서 다른 조건이 추가적으로 주어지지 않는 한 i1, i2의 정확한 갑을 구할 수 없습니다.
다만 i1+i2의 값이 저항에 흐르는 전류와 같다는 것만 확실히 알 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
