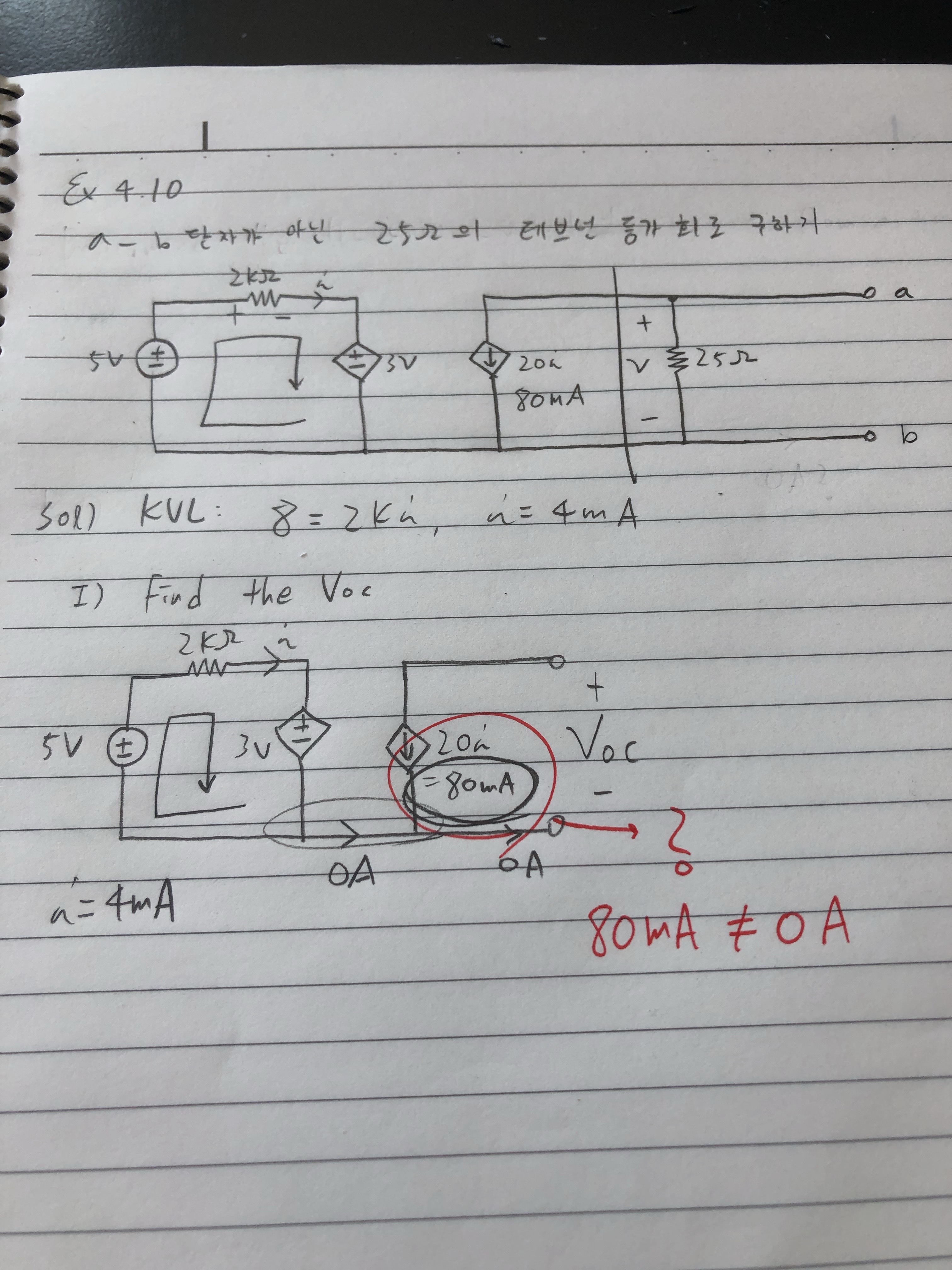

안녕하세요 선생님 예제 4.10에서 a-b단자에서 바라본 테브넌 등가회로가 아닌 25옴에 대한 테브넌 등가회로를 구하려고 시도했을 때 종속전원인 20i값이 0A가 돼야하는데 80mA가 되어서 이점은 어디에 오류가 있을까요? 감사합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
김*중
안녕하세요. 양진목입니다.
일반적으로는 어느 단자에서 본 1) 테브넌등가회로, 2) 노턴등가회로가 모두 존재하는데요
회로의 구조에 따라 테브넌등가회로만 존재하거나 노턴등가회로만 존재하는 회로가 있습니다.
테브넌등가회로만 존재하는 회로의 예는 1V 전압원 같이 이상적인 전압원(즉, 전압원만 있는 회로)을 들 수 있는데요
이 경우 Rth=0이므로 노턴등가전류를 구해보면 in=1/0이 되어 그 값을 구할 수 없습니다.
마찬가지로 노턴등가회로만 존재하는 회로의 예는 1A 전류원 같이 이상적인 전류원(즉, 전류원만 있는 회로)을 들 수 있는데요
Rn=무한대이므로 테브넌등가전압을 구해보면 vth=1*무한대가 되어 그 값을 구할 수 없습니다.
질문하신 부분은 오류가 있는 것이 아니구요 출력단자가 개방된 상태(i=0A)에서 voc를 구하려고 했는데
i=80mA가 나왔으므로 이는 앞서 설명한 노턴등가회로만 존재하는 회로에 해당합니다.
그래서 이 isc=in=-80mA이고 Rn=무한대(개방)인 회로가 됩니다. 여기에 25옴을 연결하면 a-b단자에서 본 노턴등가회로가 됩니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
