이*훈

안녕하세요. 양진목입니다.

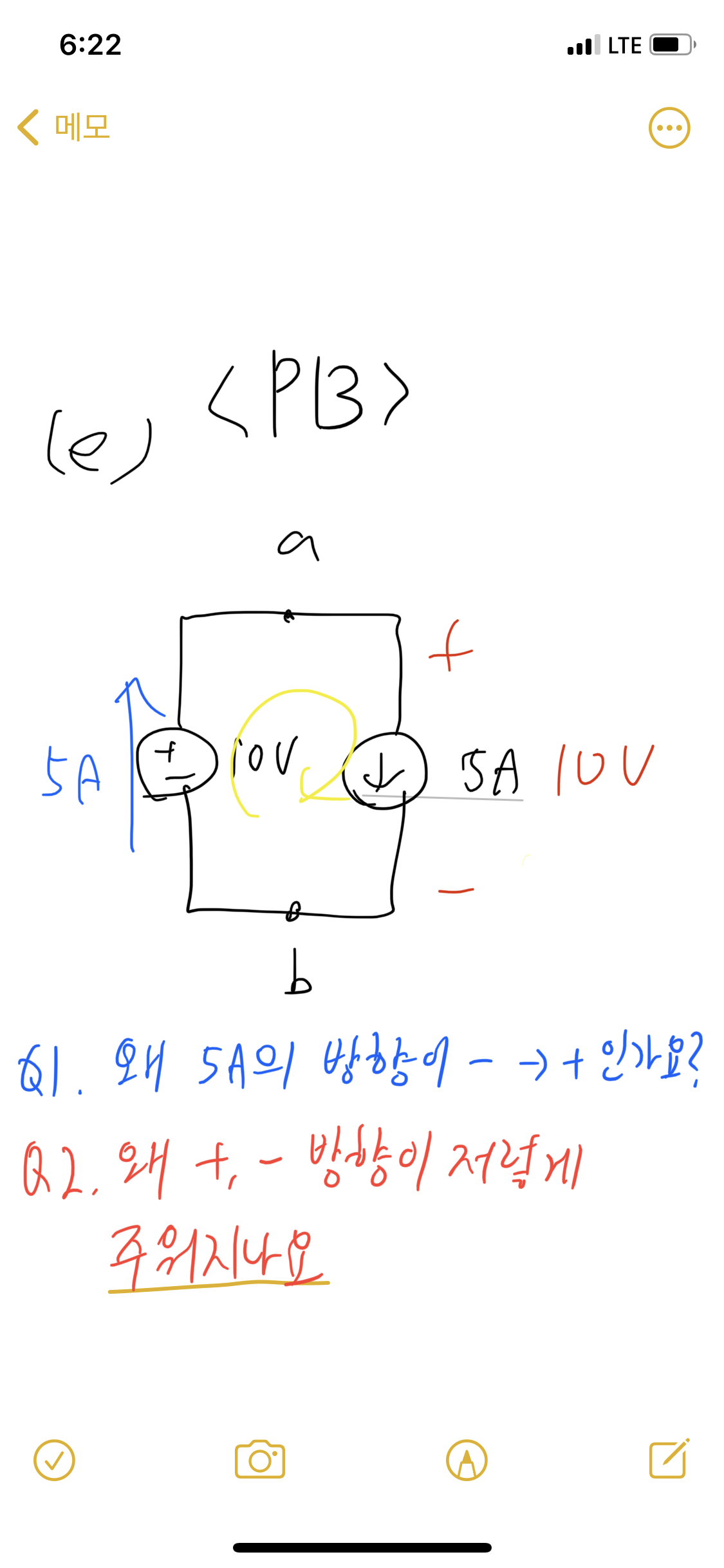

1. 어렵게 생각하지 마시고 그냥 화살표 방향으로 전류가 도선을 따라 흐른다고 생각하시면 되는데요 도선을 물이 흐르는 파이프라고 생각해서 오른쪽 위에서 아래로 흐른 물이 아래 왼쪽으로 이동하여 전압원 -단자까지 이동하여 +단자로 올라가는 것을 떠올리시면 됩니다.



2. 전압원과 전류원이 병렬연결이므로 두 소자의 전압이 같습니다. 그래서 전압원의 +- 극성이 그대로 5A 전류원에 걸립니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
