| 제목 | 답변완료 상수입력에 대한 1차회로 질문 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 전*민 (r********1) | 등록일 | 2021-05-31 22:13 |
| 첨부파일 | |||
|
안녕하세요 선생님.
대학에서 회로이론1과 선생님의 회로이론1을 동시에 수강하고 있습니다. 선생님 덕분에 전혀 이해가 되지 않는 대학 전공에 숨이 트이고 있어 감사의 말씀 드리고 싶습니다.

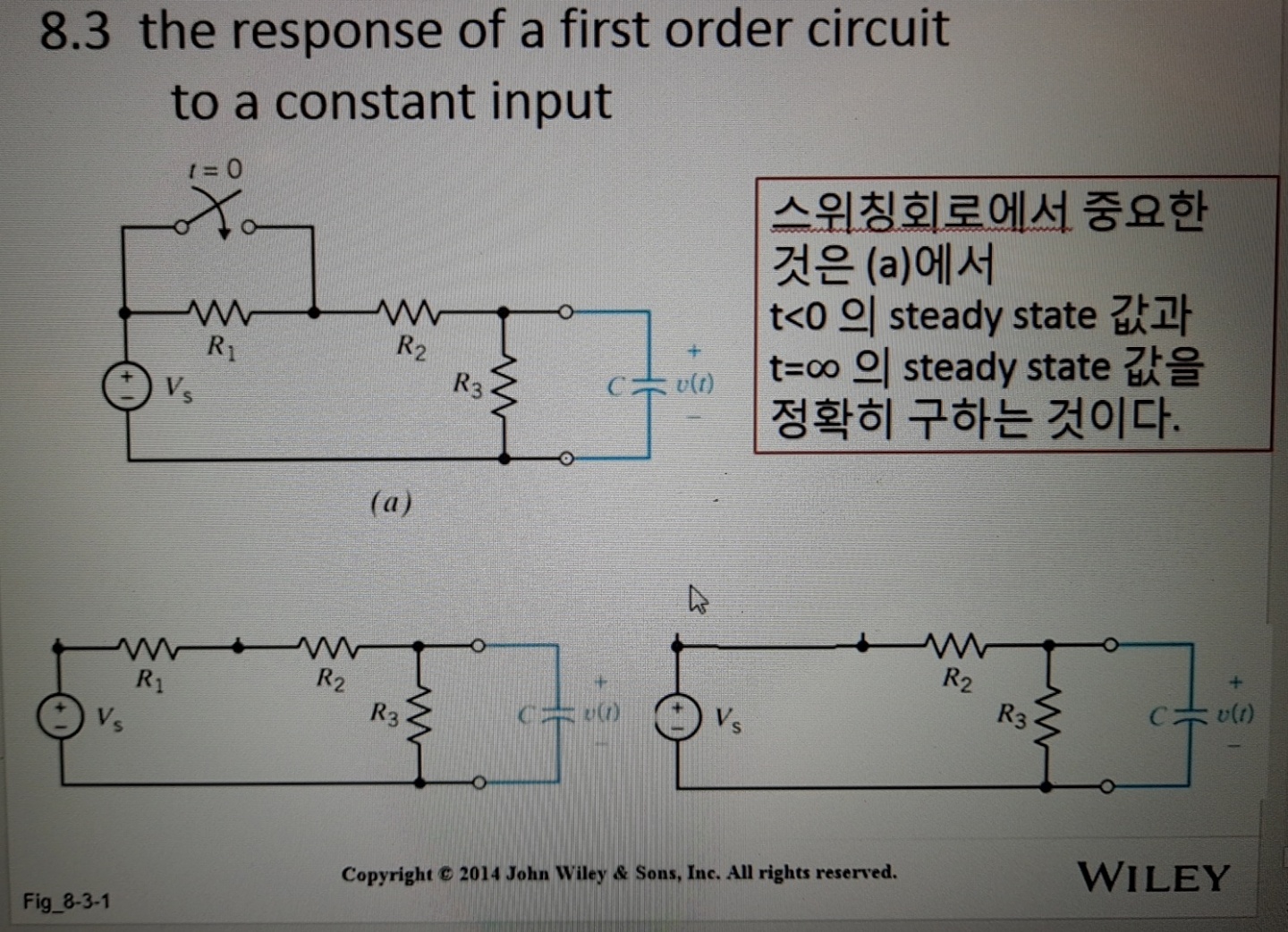

다름이 아니라, 선생님의 강의를 먼저 수강한 후, 대학 강의를 듣고 있는데 대학 강의 내용중 첨부된 그림에서 왼쪽 아래 회로가 t<0 인건 알겠는데 t=무한 인 오른쪽 아래 회로에서 저항 R1은 왜 생략이 되는지 잘 이해가 안갑니다. 일단 t<0이든 t=무한 이든 시간이 지남에 따라 정상상태가 되어 커패시터는 개방 상태가 되는 거겠죠?
감사합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
전*민
안녕하세요. 양진목입니다.
제가 지난 주말에 지방에 일이 있어서 답변이 많이 늦어졌습니다. 불편을 드려 대단히 죄송합니다.
주어진 회로는 t>0에서 스위치가 단락되는데요 즉, R1 옆의 스위치가 단락되어 단순 도선으로 동작합니다.
따라서 t>0에서 R1에 걸리는 전압은 0V가 되고 결과적으로 R1에 흐르는 전류도 0A이므로
t>0에서는 R1에 전류가 흐르지 않고 전압원에서 흘러 나온 전류는 R1이 아닌 단락된 스위치(도선)로 흘러갑니다.
따라서 t>0에서 저항 R1은 회로에 아무 영향을 미치지 않으므로 무시할 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
