안녕하세요. 양진목입니다.

직렬, 병렬연결에 대해서는 그 정의를 정확히 다루지는 않고 일반 물리에서 합성저항 구할 때 간단히

언급하고 넘어가는 정도여서 회로이론 처음 배울 때 많이 혼란스러울 수 있는데요

우선 회로에 나오는 각 소자들의 단자라는 용어를 아셔야 합니다. 단자란 어려운 것은 아니고 소자의 양 끝을 말하는데요 일반적으로 RLC소자는 2단자 소자입니다. 회로이론에서는 소자의 단자를 나타내기 위해서 소자의 양 끝을 작은 동그라미로 표시하기도 하는데요 아무튼 소자의 양 끝을 단자라고 칭한다는 것만 아시면 됩니다.

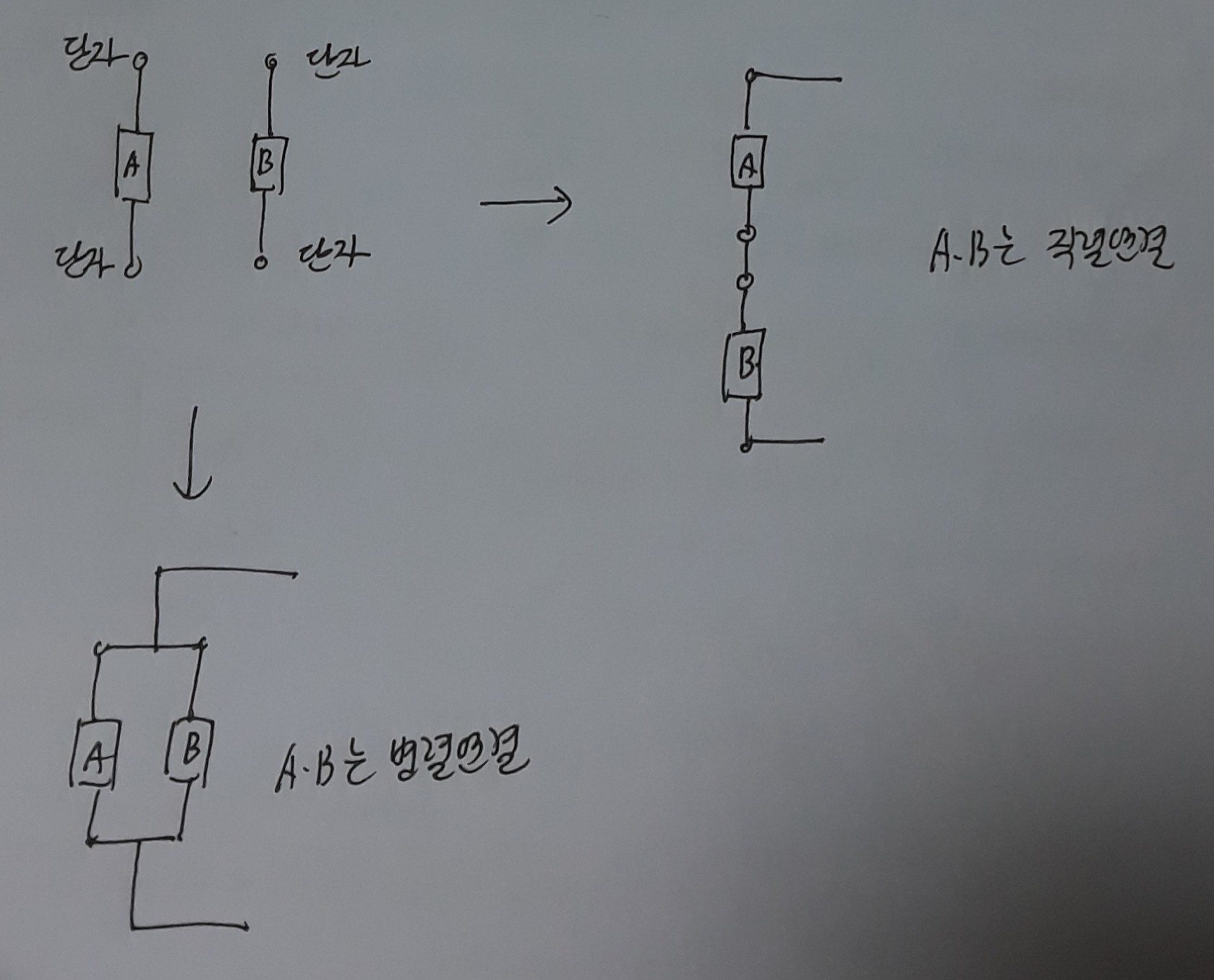

1) 직렬연결은 어느 두 소자끼리 연결할 때 한 단자씩 연결한 것을 말하고

2) 병렬연결은 두 단자끼리 모두 연결한 것알 말합니다.

(첨부한 사진을 참고하시기 바랍니다.)

그러면 52페이지의 120V를 제거한 회로에서는 일률적으로 전부 직렬연결 혹은 병렬연결이라고 할 수 없고 부분부분 나눠서 봐야 합니다. 그래서

6옴, 3옴은 양 단자(끝)이 모두 연결되어 있으므로 병렬연결이고

6옴, 3옴의 등가저항 2옴은 2옴과 한쪽 단자씩만 이어져 있으므로 직렬연결이고

2옴, 2옴의 등가저항(4옴)은 4옴과 양 끝이 모두 이어져 있으므로 병렬연결입니다.

참고로 직렬연결인 소자는 전류가 같고

병렬연결인 소자는 전압이 같습니다.

답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
