양*목 교수님



안녕하세요. 양진목입니다.

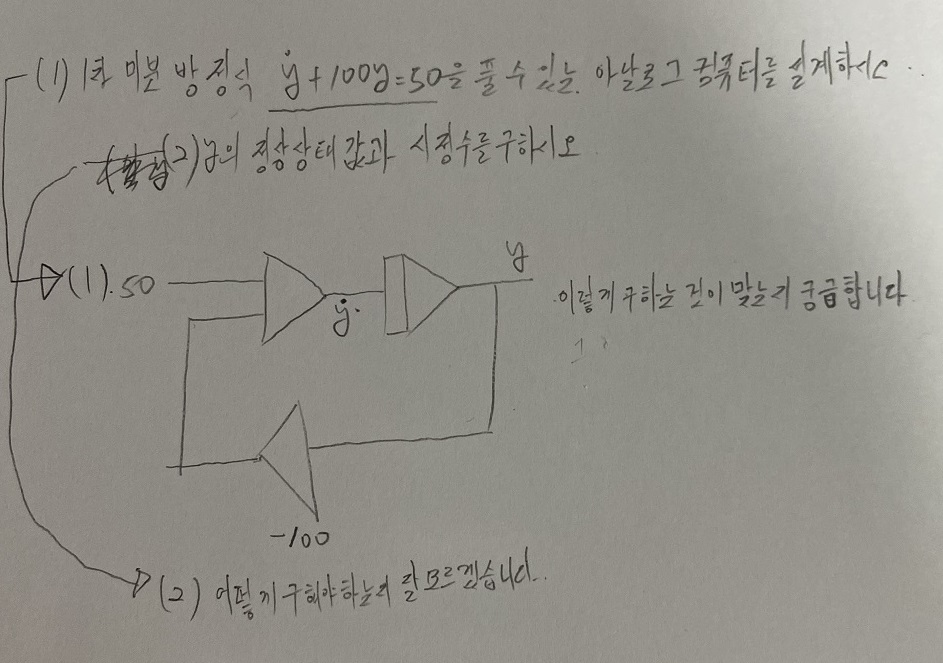

보통 미분방정식을 풀기 위한 회로는 오피앰프를 써서 구현하는데요

소문항 (2)를 보면 시상수와 정상상태값을 물어보므로 오피앰프를 쓰지 않고 회로를 구해야 하지 않을까 생각합니다.

이 경우 인덕터전류 또는 커패시터전압을 y로 두면 되는데요

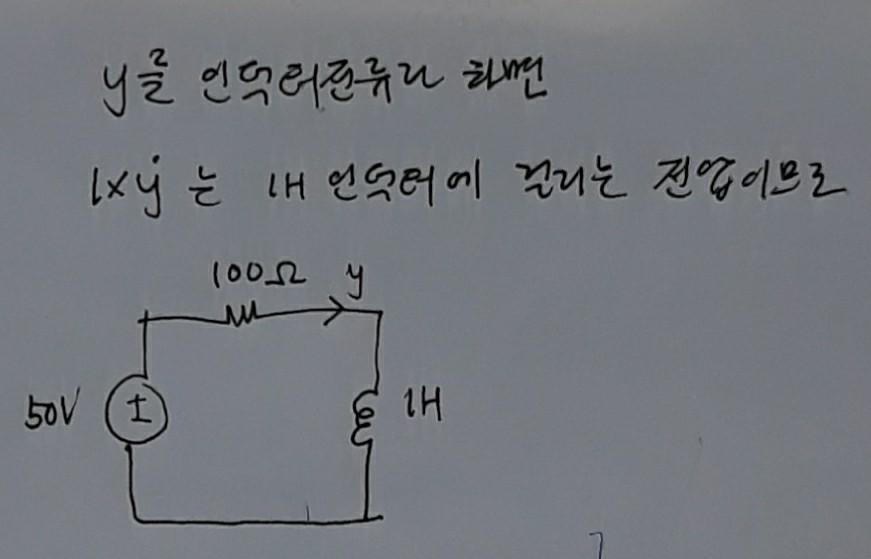

첨부사진과 같이 인덕터전류를 y로 두면 전압원, 저항, 인덕터로 구성된 1차 회로를 구현할 수 있습니다.

이때 정상상태응답은 50/100=0.5A, 시상수는 L/R=1/100=10ms입니다.













psim은 저도 처음 듣는거라 모르겠네요. 도움이 되지 못해 죄송합니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
