(6.43) 왜 18uF가 오른쪽에 있나요? 왼쪽에 놓으면 Ct가 값이 달라지게 되는데 왼쪽말고 왜 오른쪽에 위치해있나요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
제가 지난주에 급한 일이 생겨서 서울과 지방을 왕래하느라 답변이 많이 늦어졌습니다.
저항, 커패시터, 인덕터의 등가소자값을 구하는 경우는
어느 단자 사이의 등가소자값인지가 핵심인데요
질문하신 문제에서는 2μF, 5μF, 11μF 이 세 소자가 병렬연결이므로
이들이 등가커패시턴스 18μF를 먼저 구한 다음 나머지 소자와 합성을 해야 합니다.

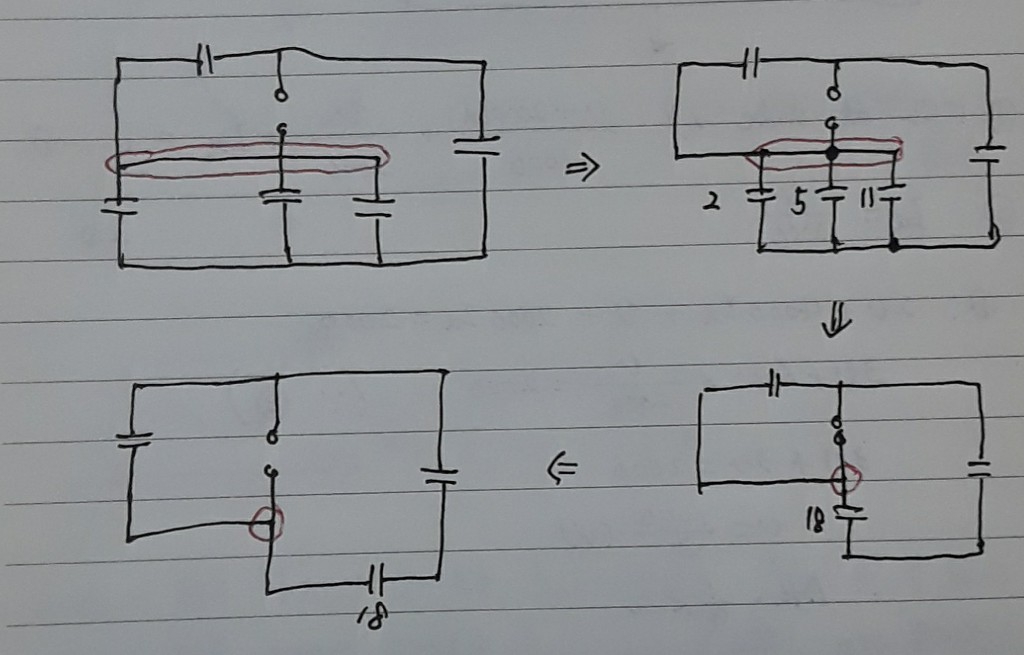

아래 첨부사진을 보시면 빨간색으로 동그라미 표시된 부분이 하나의 마디(단자)입니다.
이 구조를 유지하면서 커패시터들을 이동시킬 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
