| 제목 | 답변완료 테브냉 정리 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 전*정 (p*********g) | 등록일 | 2020-05-13 16:23 |
| 첨부파일 | |||
|
빨간색으로 밑줄친부분 1. 2I`x가 왜 인덕터로 흐르는 전류인지 모르겠어요 2. 왜 테스트 전원으로 I``x가 흐르는지 모르겠어요 3. 여긴안나와있는데 독립전원끄소 테스트 전원제거한 후에 테브냉 등가 임피던스 어떻게 구하는지 모르겠어요
도와주시면 감사하겠습니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
제가 지난주에 급한 일이 생겨서 서울과 지방을 오고가느라 답변이 많이 늦어졌습니다.

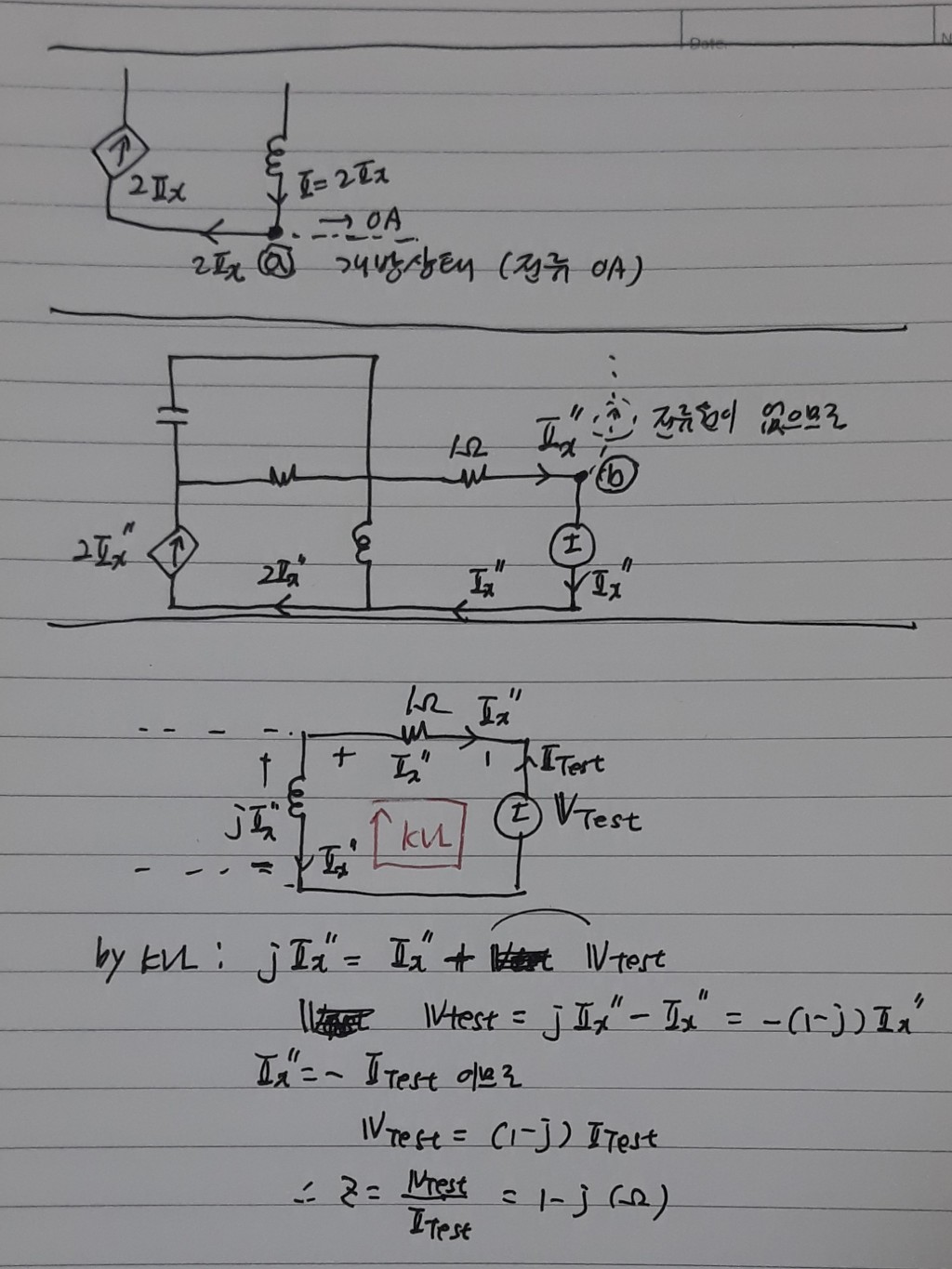

1. 올려주신 그림(a)에서 회로의 아래 오른쪽 도선이 개방되므로 오른쪽으로 흐르는 전류는 없습니다. 그래서 아래 첨부사진의 첫 그림의 ⓐ마디에 KCL을 적용하면 I=2Ix+0이므로 인덕터전류는 2Ix입니다.
2. 마찬가지로 올려주신 그림(b)에서 전류원이 개방되므로 1옴 저항에 흐르는 전류 Ix``는 오직 전압원으로만 흐릅니다. (회로에서 `개방`이라는 용어는 개방된 도선으로는 더 이상 전류가 흐르지 않는 것을 의미합니다. 자세한 부분은 제 강의의 저항부분을 참고하시기 바랍니다.)
3. Vtest의 -에서 +쪽으로 흐르는 전류를 Itest라 하면 Zth=Vtest/Itest=-Vtest/Ix``입니다. 이를 이용하면 첨부사진의 세번째 그림처럼 구할 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
