| 제목 | 답변완료 회로이론 질문있습니다 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 박*영 (c****2) | 등록일 | 2019-10-14 18:53 |
| 첨부파일 | |||
|
안녕하세요 위 문제에서 테브난 등가 전압, 저항을 구하기 위해 테스트전원법을 사용했습니다. 테브난 등가 전압은 구해지는데 테브난 등가저항이 구해지지 않습니다... 테스트 전원법으로 접근 할 수 없는 문제인건가요? 테스트 전원법으로 접근 할 수 있는 문제라면 방법을 알고싶습니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.

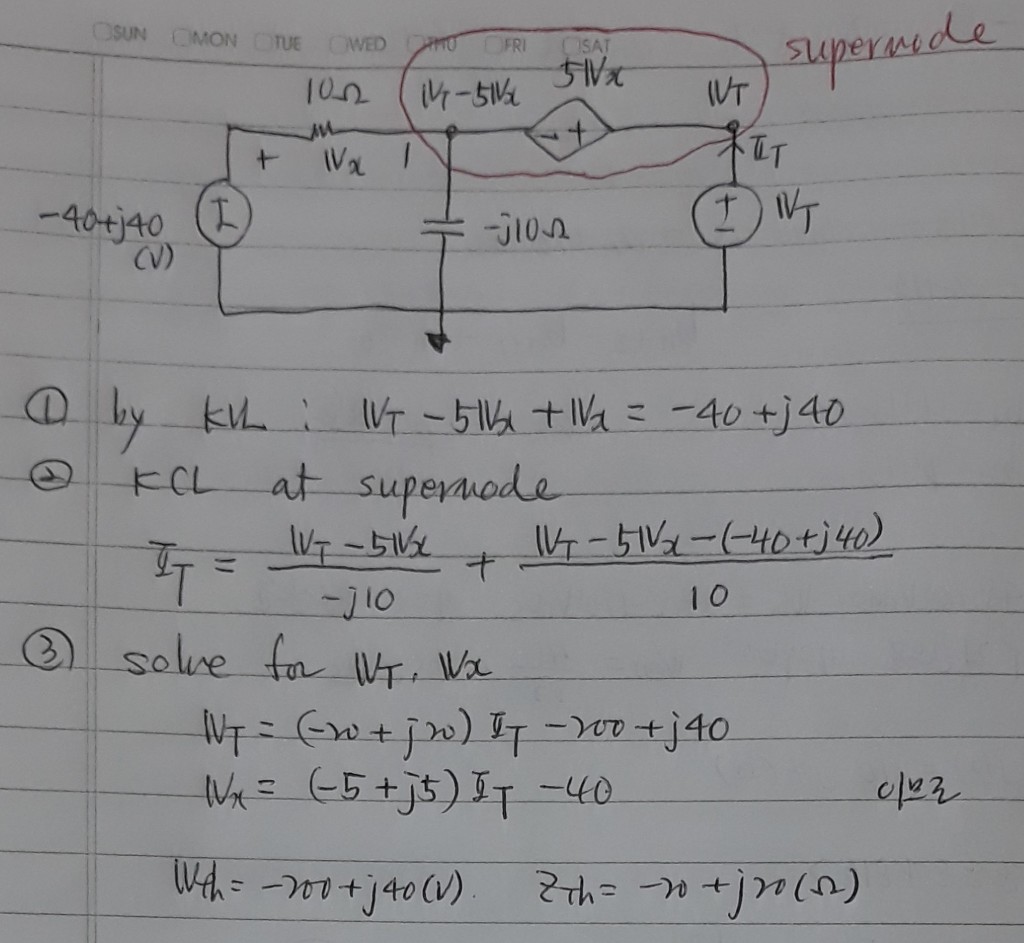

질문하신 문제를 test전원법으로 풀이하였습니다. 참고하시기 바랍니다. 올려주신 풀이에서 It가 오른쪽에서 흘러 들어오므로 10옴 저항에 흐르는 전류와 커패시터전류가 다릅니다. 그래서 전압분배법칙을 적용할 수 없어서 Vx=-40+j0[V]로 둘 수 없습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
