교수님 안녕하세요 삼상회로쪽 회로해석이 아무리봐도 이해가안가서 여쭤봅니다ㅜ
첨부해드린 문제에서
솔루션은 병렬 단상회로로 바꿔서 푼 것 같은데 제 생각에 병렬단상회로가 되려면 중성선을 공유해야하고, 따라서 그림1에서 중성점 N1과 N2가 단락 또는 동일점 이어야 한다고 생각했기때문에 아예 델타ㅡ델타로 그림2처럼 바꾼후 병렬 합성한 후에 병렬없는 YY회로를 단상회로로 바꿔서 풀었습니다만
답도 다르게나오고(전력만) 솔루션의 방식이 이해가 안가서 교수님께 여쭙게됐습니다.
도움주시면 감사하겠습니다ㅜ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
삼상회로는 기본적으로 모든 부하와 전원을 Y-Y 결선으로 바꾼 다음 단상회로만 취하여 해석합니다.
질문하신 문제의 전원은 정상순이고 하나의 부하는 델타결선이므로 이를 와이결선으로 바꾸면 단상회로를 그릴 수 있습니다.

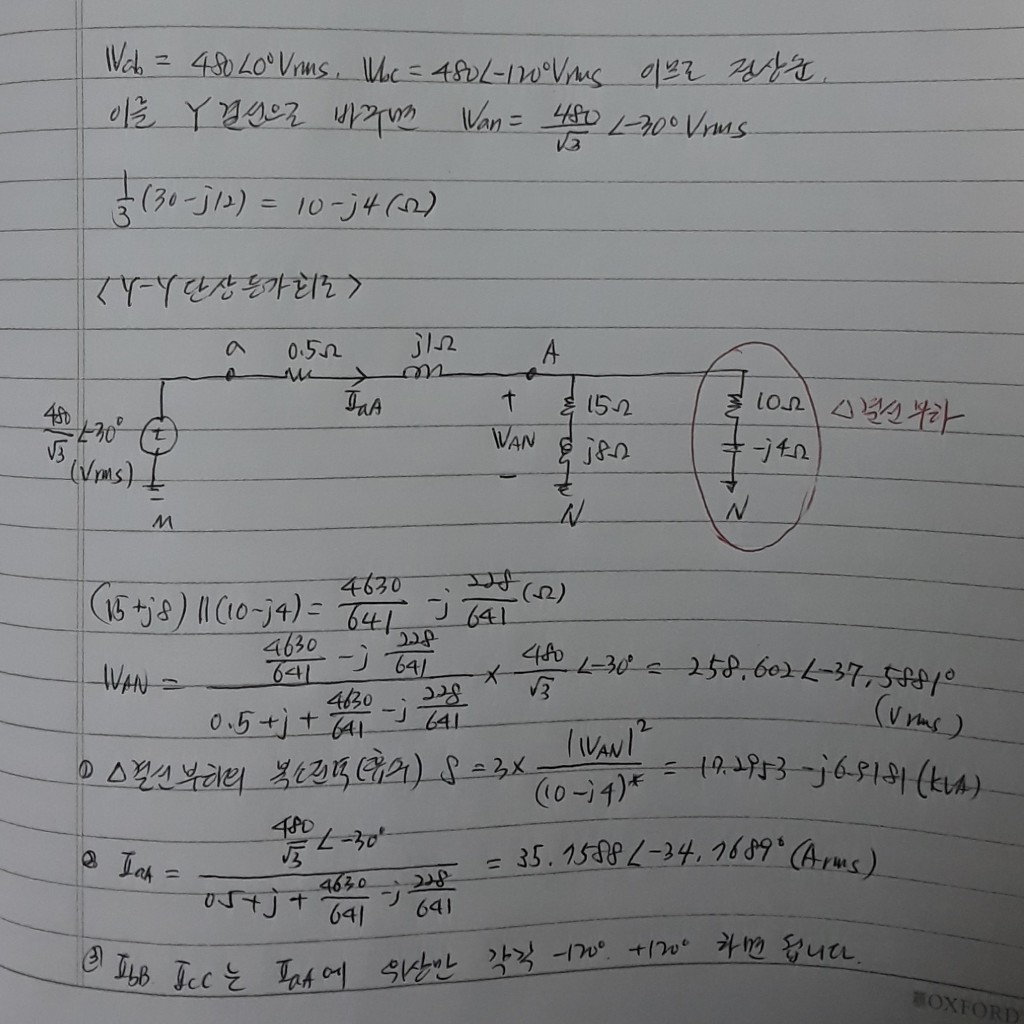

자세한 내용은 아래 사진의 풀이를 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
