| 제목 | 답변완료 예제 4.3 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 이*담 (w******1) | 등록일 | 2019-03-12 14:04 |
|
전류방향 잡는 방법을 잘 모르겠습니다. 그림에서 5옴 좌측과 하단회로 방향이 왜 나가는 방향인지, 또 5옴 우측 마디쪽은 왜 방향이 그러한지 방향 결정하는 방법이 무엇인가요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
질문하신 부분은 수동부호규정과 옴의법칙, 키르히호프법칙과 관련이 있는데요 아래의 설명을 읽으시고 부족한 것은 앞의 내용을 참고하시기 바랍니다.

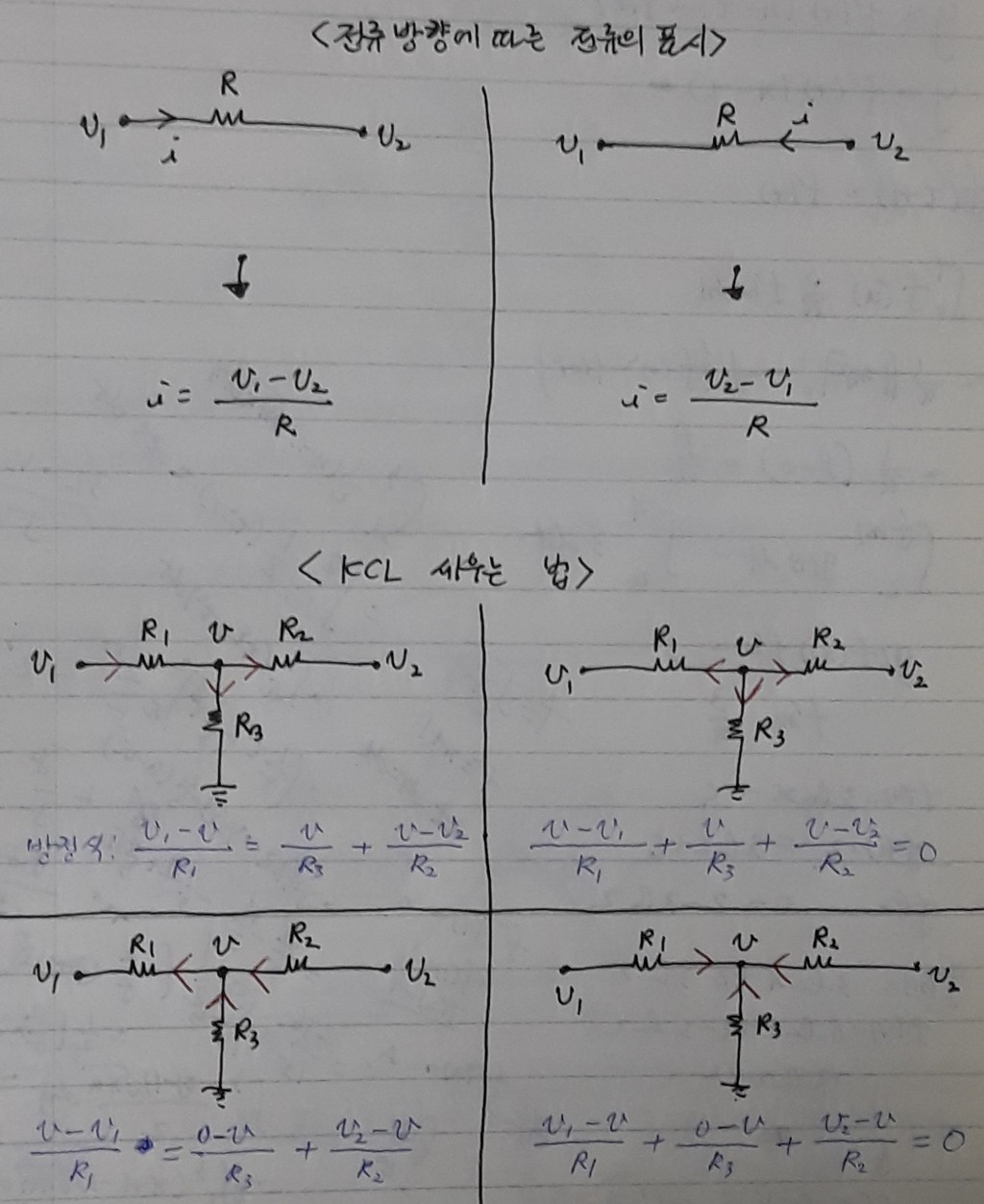

우선 어느 저항의 왼쪽 마디전압이 v1, 오른쪽 마디전압이 v2이면 전류 i가 왼쪽에서 오른쪽으로 흐르면 i=(v1-v2)/R이고 전류 i가 오른쪽에서 왼쪽으로 흐르도록 방향을 잡으면 i=(v2-v1)/R입니다.
그래서 어느 마디에 KCL을 적용할 때 전류방향을 어떻게 잡는지는 그냥 본인 마음대로입니다.(^^) 다만 이때 전류방향에 맞게 전류를 마디전압으로 표현하는 것만 지켜주시면 됩니다. 자세한 사항은 아래의 그림을 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히 계세요.
