| 제목 | 답변완료 이상변압기 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 공학용계산기 | 강좌명 | |
| 작성자 | 김*민 (k***********************2) | 등록일 | 2025-11-12 17:27 |
| 첨부파일 | |||
|

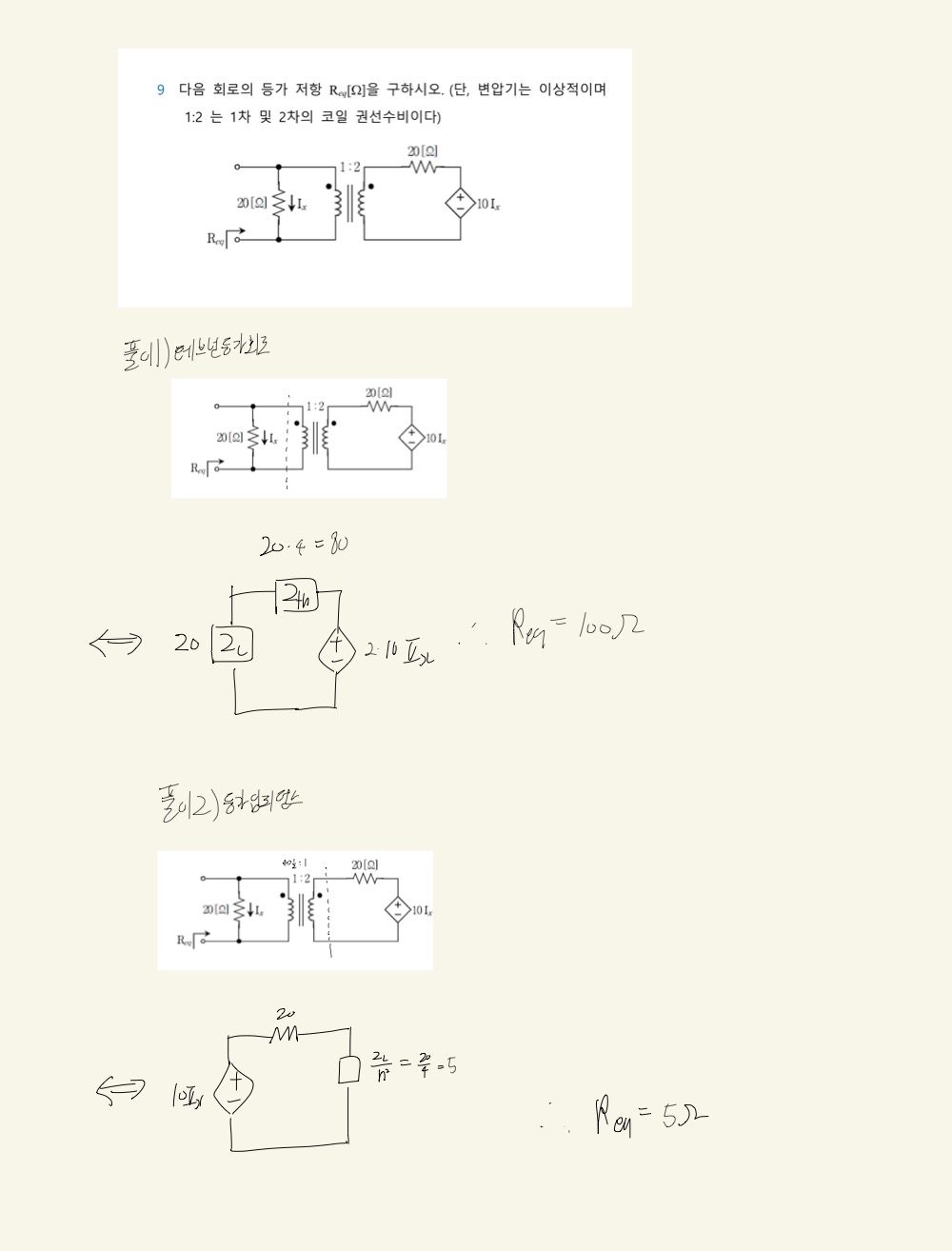

풀이2처럼 Req=5가 나와야하는데 테브난으로 풀면 저렇게 안나오는데 제가 뭘 잘못했나요?
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
질문하신 회로는 종속전원이 있으므로 오직 test전원법을 적용하여 Vt/It를 구하는 방식으로만 구할 수 있습니다.
테브넌 등가회로는 무엇보다 어느 단자 사이의 등가회로인지가 가장 중요합니다. 그래서 Vth, Zth 모두 등가전압, 등가임피던스가 어느 단자에서 본 것인지를 항상 의식하고 있어야 합니다. 풀이1은 20옴 저항에서 우측을 바라본 등가회로를 틀리게 구했고 풀이2는 문제에서 제시한 Req를 구하는 단자를 놓치고 있어서 틀렸습니다.

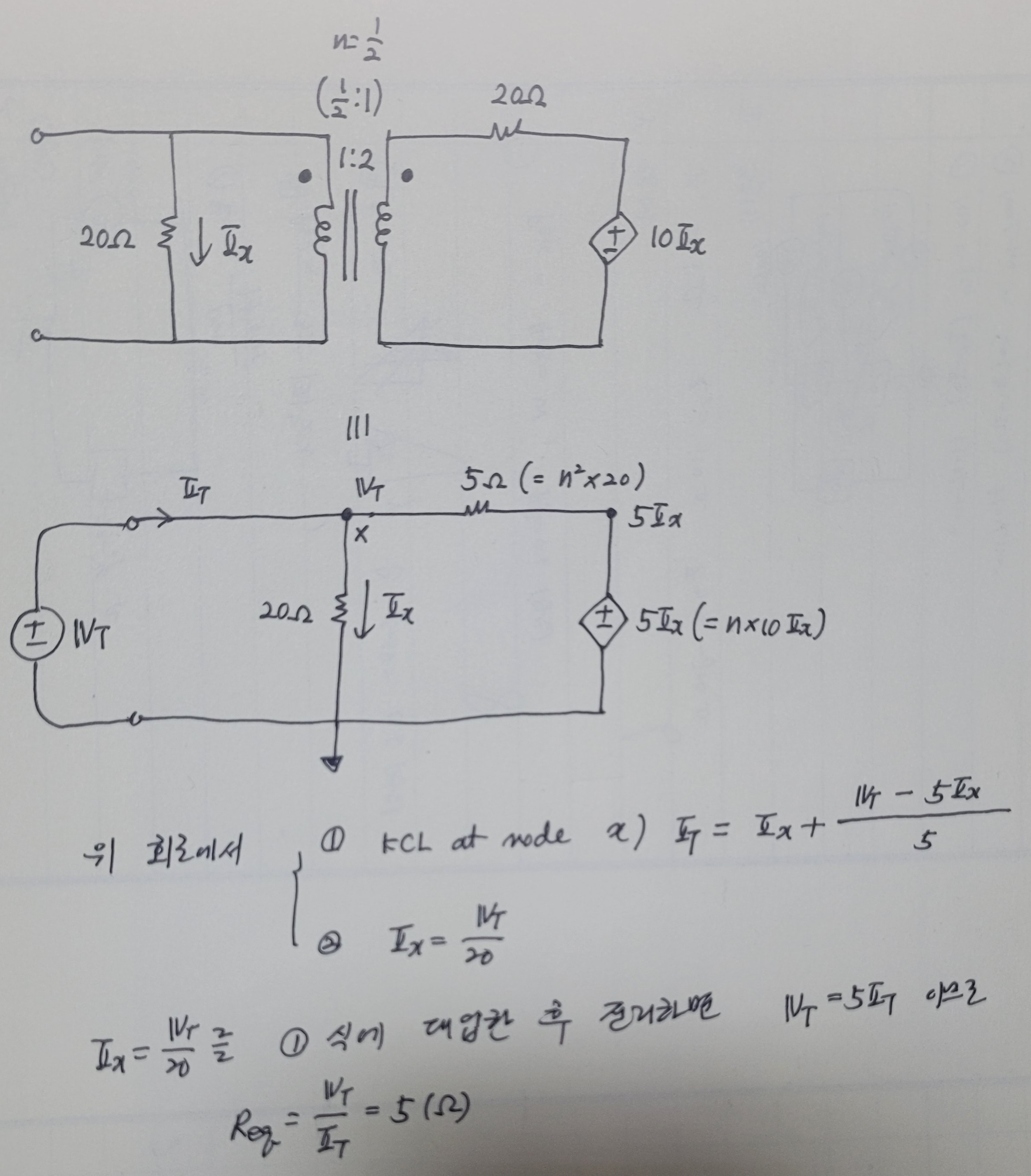

올려주신 풀이의 오류를 수정하여 풀면 아래와 같습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-11-13
