| 제목 | 답변완료 저항, 전압원, 커패시터가 병렬연결 되었을 때의 전압 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 안*윤 (y******n) | 등록일 | 2025-10-21 15:54 |
| 첨부파일 | |||
|

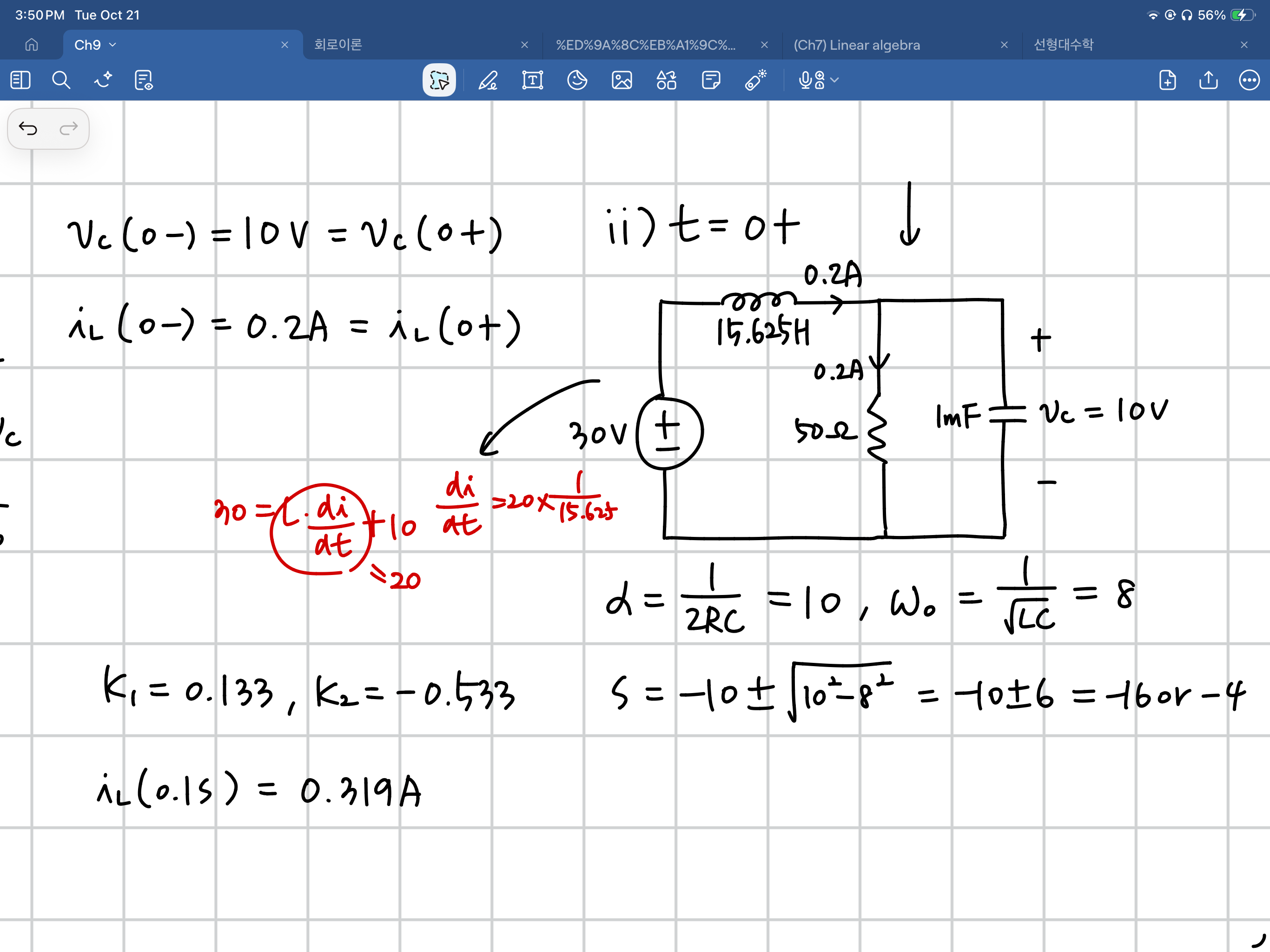

t=0+ 에서 회로의 모습이 그림과 같을 때 저항이 전압원의 30V가 아닌 커패시터의 10V를 가지게 되는지 궁금합니다. 그리고 저항이 10V의 전압을 가지면 전류는 0.2A가 흐른다는 의미인데 그럼 iL(0+)=0.2A이니 커패시터의 전류는 0이 되는 것인지도 여쭙고 싶습니다.
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
네, 맞습니다. vc(0+)=10V이므로 이와 병렬연결인 50옴 저항에는 10V가 걸리고 10/50=0.2A 전류가 흐릅니다.
따라서 KCL에 의해 커패시터전류 ic(0+)=0A이고 C*dvc/dt=0에서 vc'(0+)=0V/sec입니다.
참고로 인덕터에는 30V(전압원 전압)와 10V(=vc(0+))의 차이인 20V가 걸립니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-10-22
