| 제목 | 답변완료 p.55 예제 4.9 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 박*의 (k***********************a) | 등록일 | 2025-07-03 10:25 |
|
교수님 항상 질 좋은 강의 감사합니다! 두 가지 질문이 있는데요 특이한 전원연결에서 전압원과 병렬일 때 저항을 단락하고 전류원과 직렬일 때 저항을 단락하는 개념은 이해를 했는데 개념을 배울 때 예시에서는 이해가 되고 적용이 되는데 막상 문제를 보려고 하니 125옴과 10옴이 왜 v0에 영향을 주지 않는지는 잘 모르겠습니다 ㅜㅜ 그냥 맨 오른쪽 100옴 5옴 15옴이 있는 폐회로를 제외하고 봤을 때 그냥 그렇다고 받아들이면 되는 것일까요? 두번 째는 마디전압법을 쓸 때 8A 전류원 밑을 기준마디라고 잡았을 때 10옴과 100옴 위의 마디가 v0가 되면 v0/10 = 8A 라고 생각하면 안되는 이유를 알고 싶습니다 감사합니다! 부족하지만 열심히 해볼게요 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
질문하신 것에 특이한 전원연결의 중요한 포인트들이 모두 들어 있습니다.

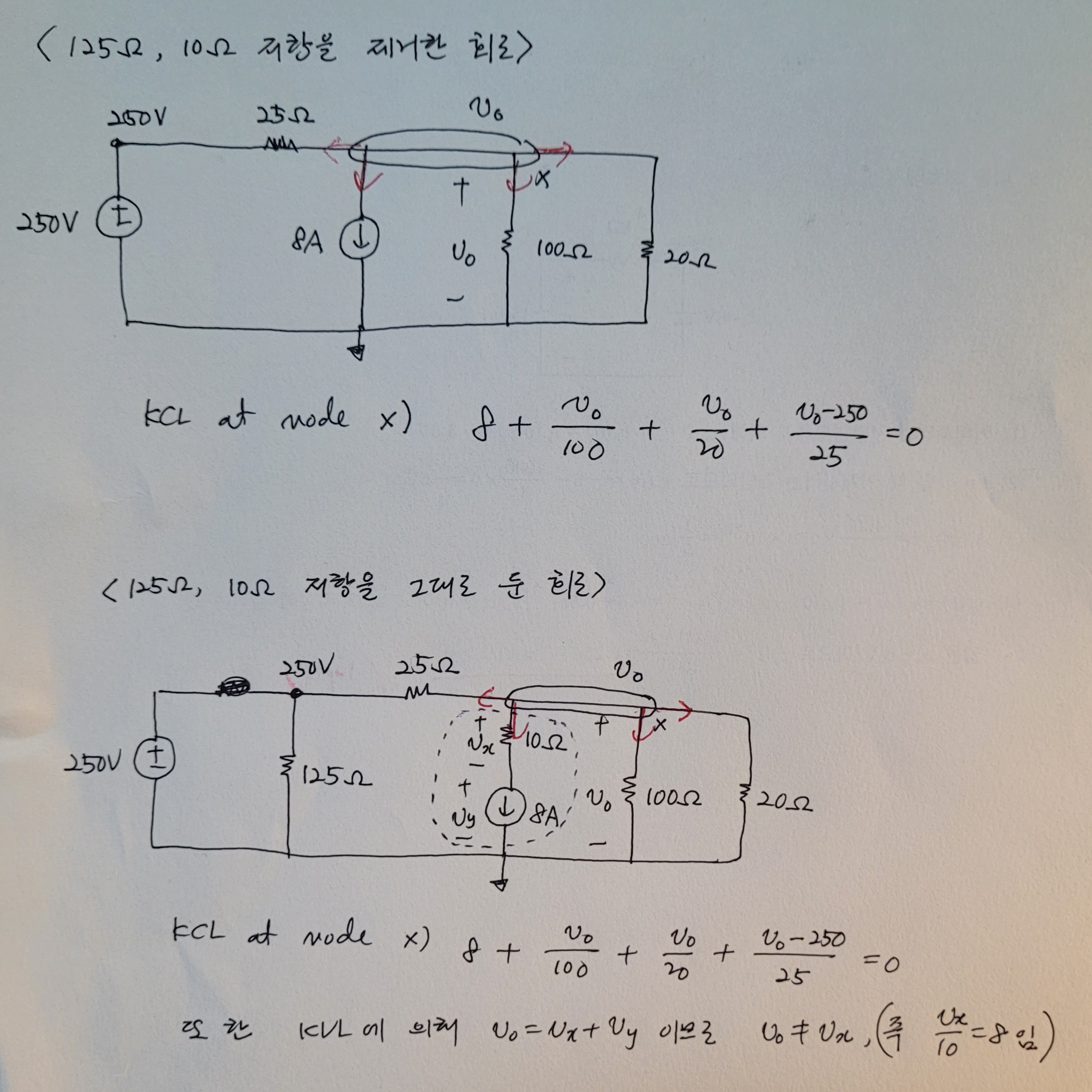

첨부사진에 있는 것처럼 125옴, 10옴 저항을 제거하고 vo를 구하기 위해 세운 방정식과 125옴, 10옴 저항을 그대로 두고 세운 방정식은 같습니다. 즉, 이들 두 저항의 유무가 vo에 영향을 미치지 않으므로 제거할 수 있습니다.
반면 8A와 여기에 직렬로 연결된 10옴 저항(아래 그림에서 점선으로 둘러싼 내부)의 전압, 전류를 구하는 경우는 10옴 저항의 존재여부가 8A 의 전압에 영향을 미치므로 10옴 저항을 제거할 수 없습니다.(즉, 10옴 저항 제거 시 8A 전원에 걸리는 전압은 vo이고 10옴 저항을 그대로 둔 경우 8A 전원에 걸리는 전압은 vy입니다.)
상기 설명을 읽으신 후, 교재 51페이지의 '(3) 주의점'을 다시 보시면 개념을 더 잘 이해하실 수 있을 것입니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-07-05
