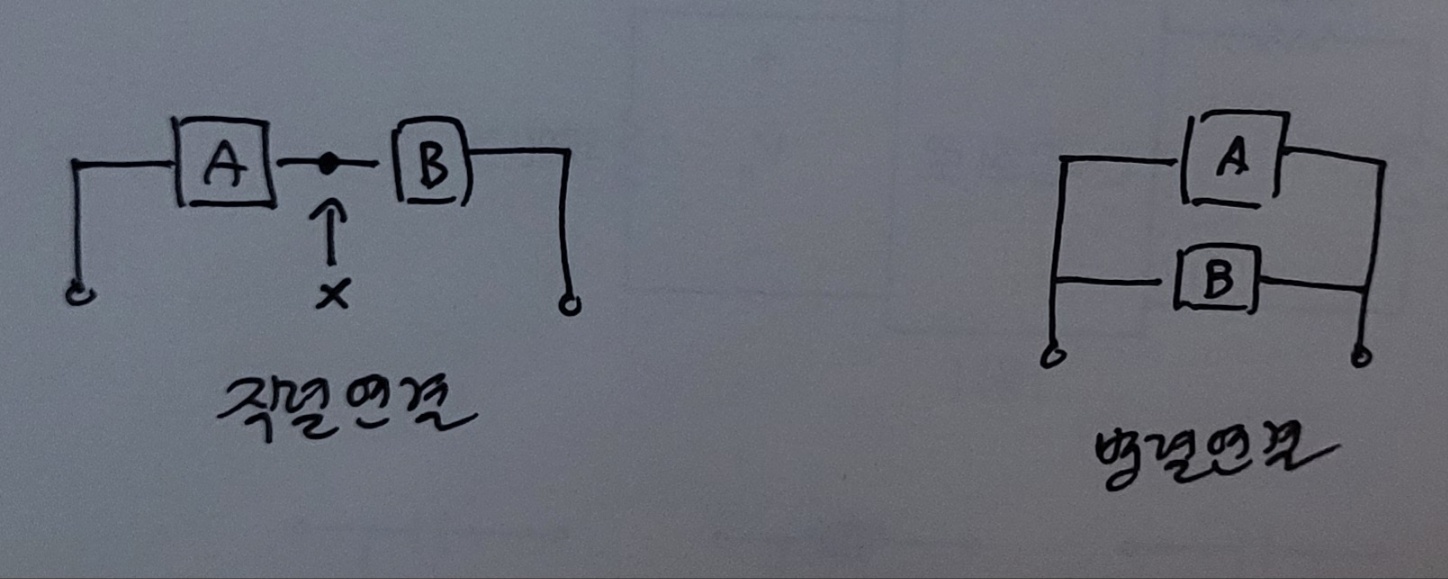

1. 우선, 두 소자의 직렬, 병렬연결의 정의를 명확히 할 필요가 있는데요 아래 왼쪽 그림과 같이 어느 마디에 연결된 소자가 오직 A, B 두 개일 때 A와 B는 직렬연결이라고 하며 이때 KCL에 의해 두 소자에 흐르는 전류는 같습니다. 또한 아래 오른쪽 그림과 같이 A, B 소자의 양 마디가 모두 연결되어 A, B 소자만으로 폐회로를 이루는 경우 두 소자는 병렬연결이라고 하며 KVL에 의해 두 소자에 걸리는 전압은 같습니다.

2. 질문하신 회로에서 voc를 구할 때 전압원의 한쪽 단자가 개방이므로 전압원에 전류가 흐르지 않아서 두 3k옴 저항에 흐르는 전류가 같습니다. 그래서 3k옴 저항 두 개는 직렬연결이고(합성저항 6k옴), 마찬가지로 두 6k옴 저항에도 같은 전류가 흐르므로 두 6k옴 저항도 직렬연결입니다.(합성저항 12k옴)

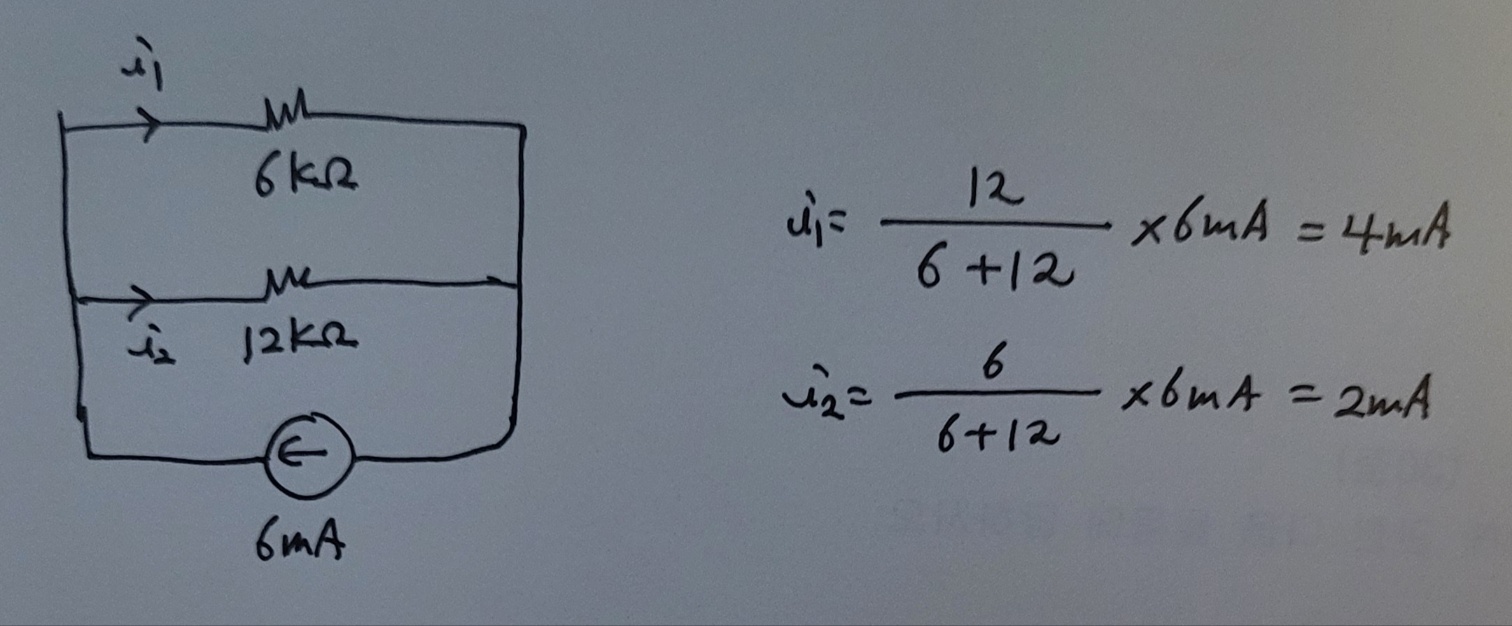

그래서 전류원에서 본 등가회로는 아래와 같습니다.(즉, 6k옴, 12k옴, 6mA 전류원이 병렬연결입니다.) 그래서 첨부사진과 같이 전류분배법칙을 적용합니다.
