| 제목 | 답변완료 중첩의 원리 문제 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 송*우 (a********6) | 등록일 | 2025-06-02 23:05 |
| 첨부파일 | |||
|

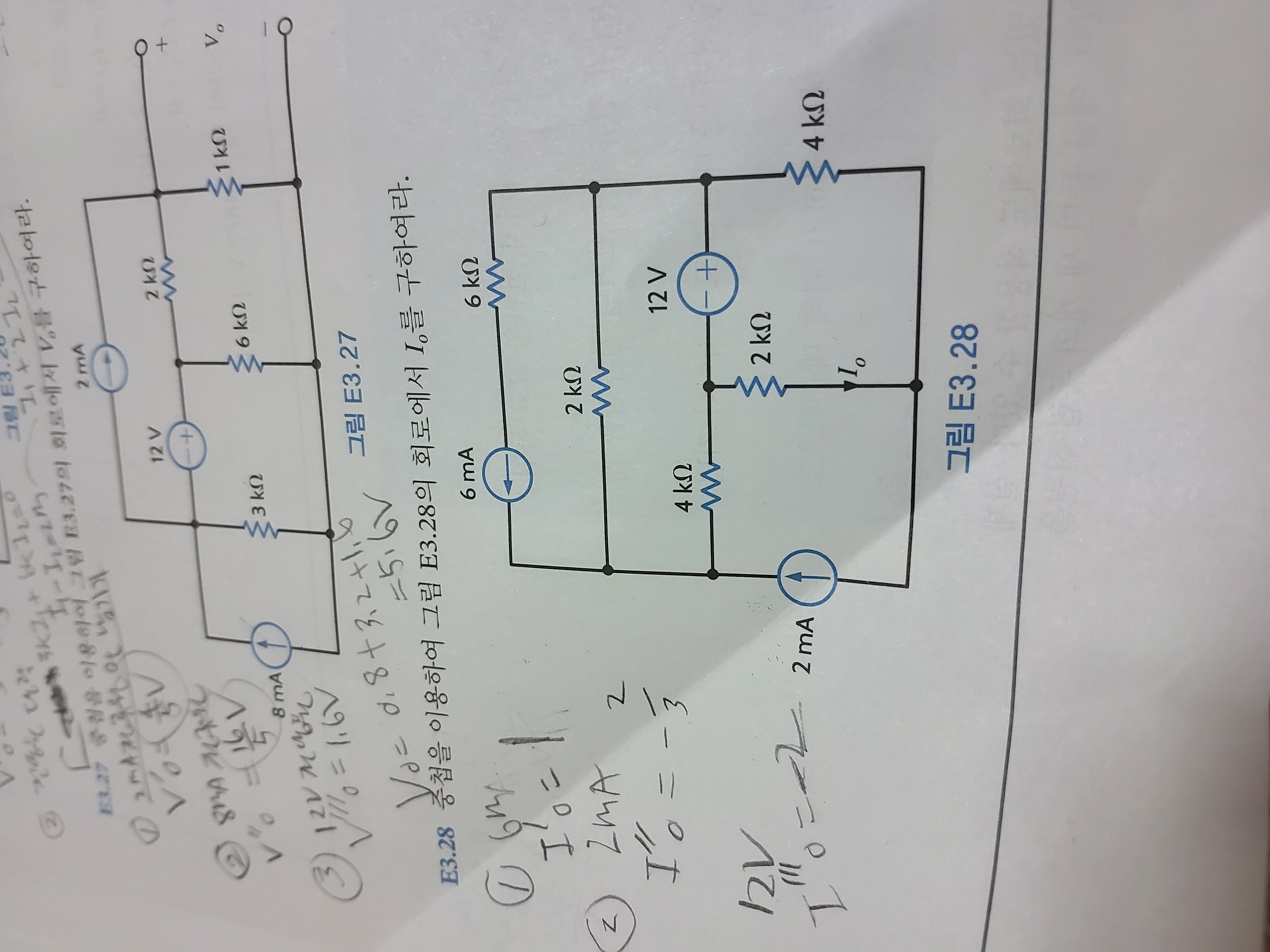

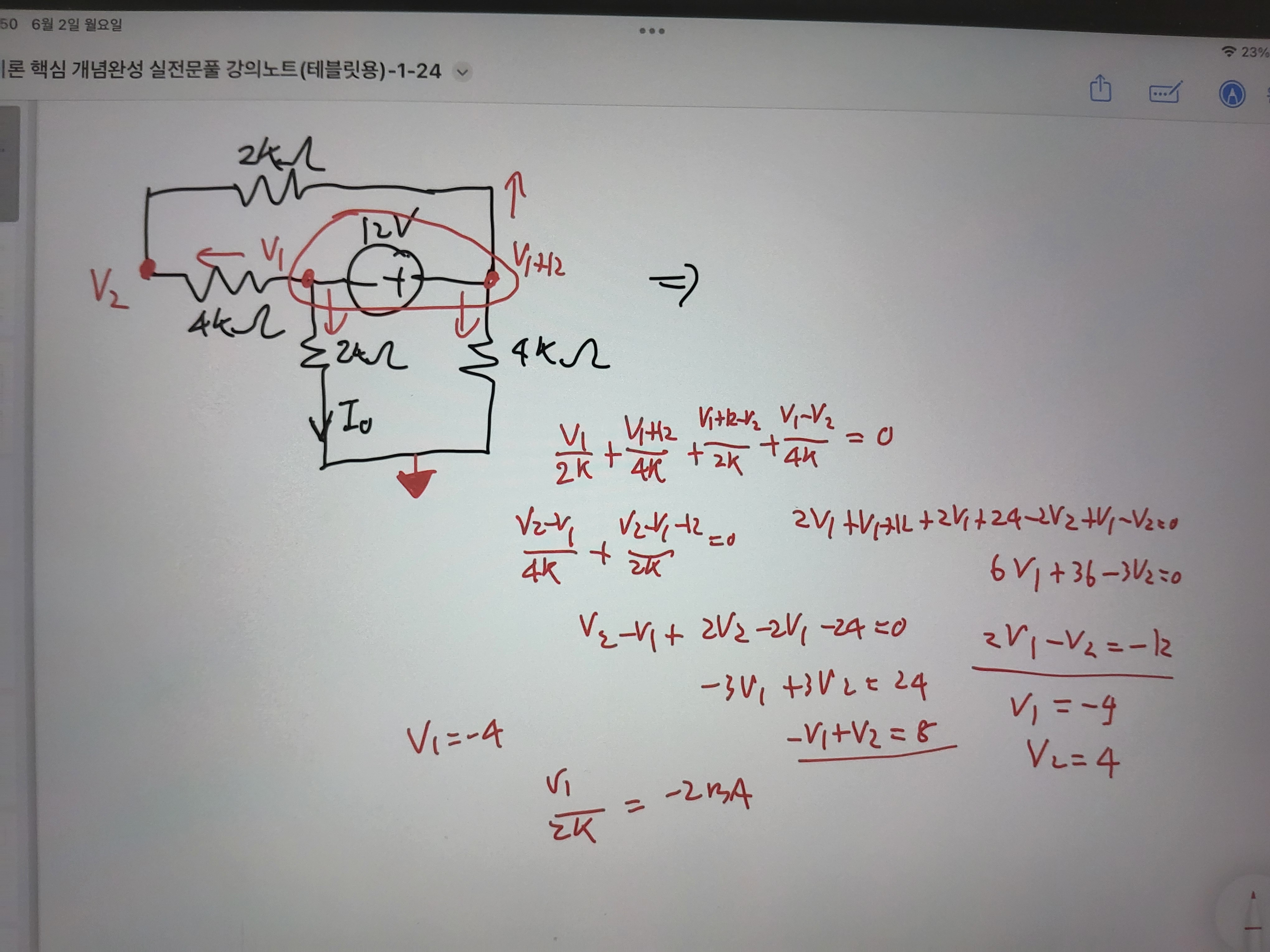

중첩의 원리로 문제를 풀고 싶습니다. 2ma만 남겨두고 푸는것은 익숙해서 io를 잘 구했습니다. 다만 6ma,12v의 경우는 회로의 모양(ㄱ자?)이 특이하여 풀이법을 잘 모르겠습니다. 사진에서 마디전압법으로 푼것을 첨부해봅니다. 아마 식에 오류가 있는거 같습니다... 또한 망로전류법으로 푼다면 어떤식으로 폐회로를 잡아야하는지도 궁금합니다. 매번 직사각형으로 된거만 풀다가 혼란스럽네요.. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
1. 우선 12V 전압원만 단독으로 존재할 때의 회로도와 식은 맞게 그리시고 쓰셨습니다.
첨부사진 중의 아래 두 식을 연립하여 나온 V1 값을 2000옴으로 나눠주기만 하면 됩니다.
2. 6mA 전류원만 단독으로 존재하는 경우 12V전압원은 단락되어 제거되므로 회로도가 아래와 같습니다. Io를 따라 KVL을 적용해보세요.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-06-04
