| 제목 | 답변완료 버터워스필터 15.4절 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 조*호 (c******5) | 등록일 | 2024-11-11 23:08 |
| 첨부파일 | |||
|

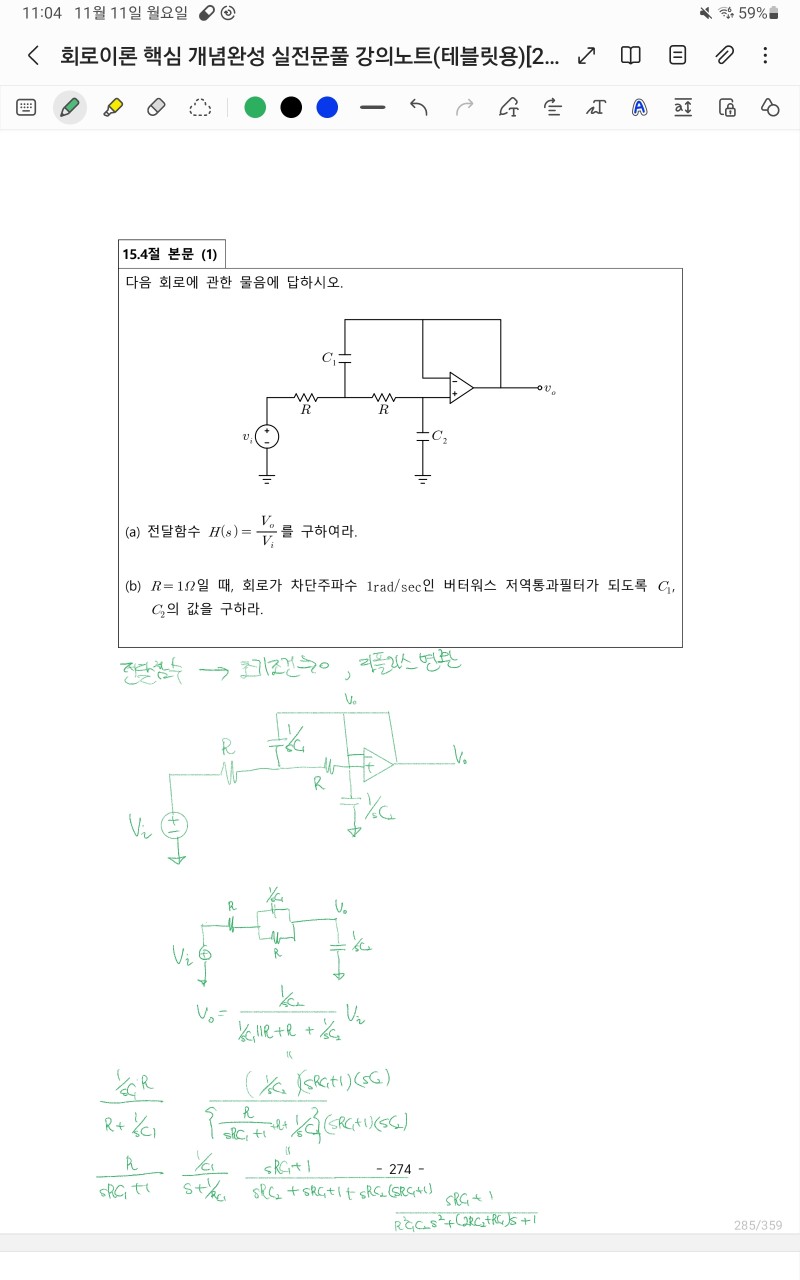

안녕하세요 교수님 문제를 풀던 도중에 어떤 것이 문제인지 모르겠어서 질문합니다. 15.4절 본문(1) 문제를 opamp의 virtual short를 이용하여 풀이하려하는데 정답과 다르게 나와서 어느 부분이 문제인지 알려주시면 감사하겠습니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
일반적으로 OP앰프를 사용하지 않고 virtual short, virtual open이 동시에 성립하도록 회로를 구성하는 것은 불가능하다고 보시면 됩니다.
그래서 OP앰프를 제거하고 그냥 RLC만으로 회로를 구성하면 virtual short, virtual open 두 성질 중 어느 하나가 깨집니다.
질문의 등가회로에서도 virtual short는 성립하지만 virtual open이 깨어지므로 OP앰프가 존재할 때의 각 소자의 전류특성과 OP앰프를 제거한 후 전류특성이 달라집니다.
아래 첨부사진을 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
