| 제목 | 답변완료 회로이론 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 송*호 (h**********g) | 등록일 | 2024-06-09 21:01 |
| 첨부파일 | |||
|

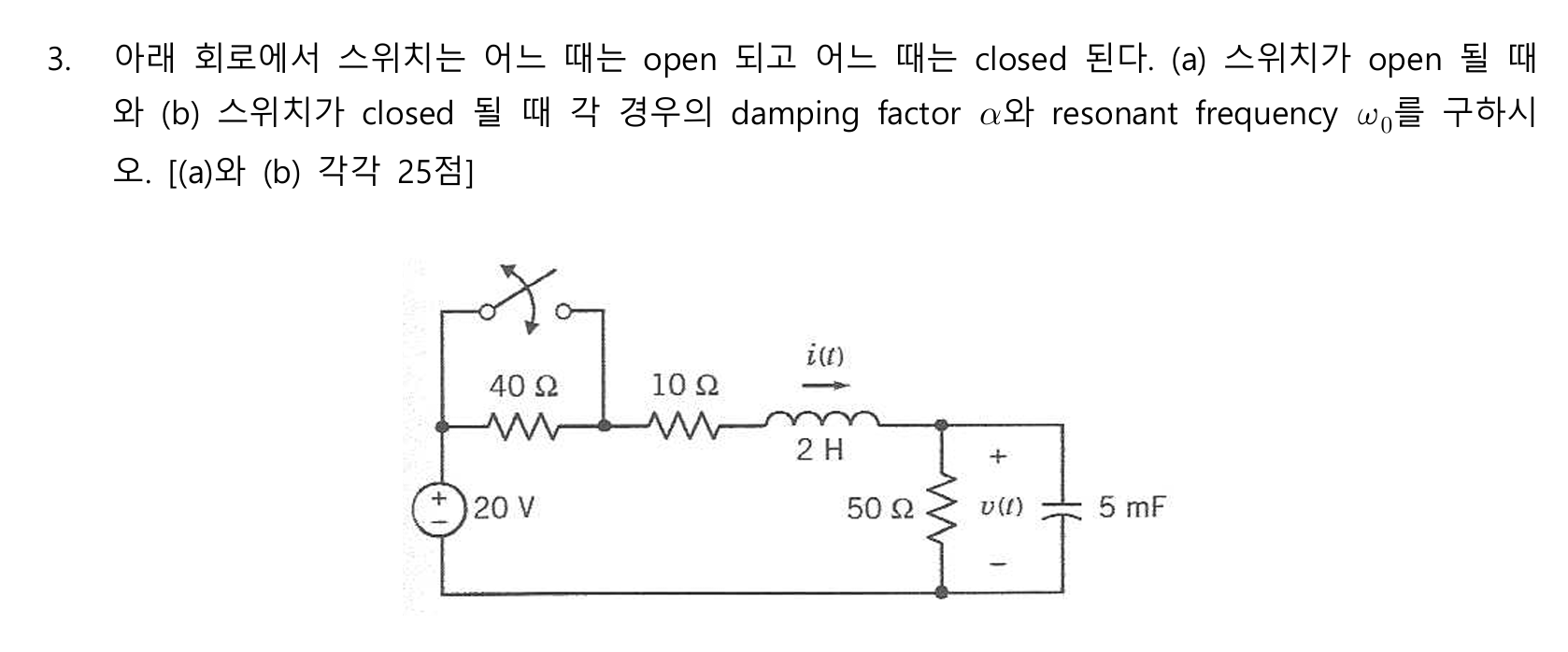

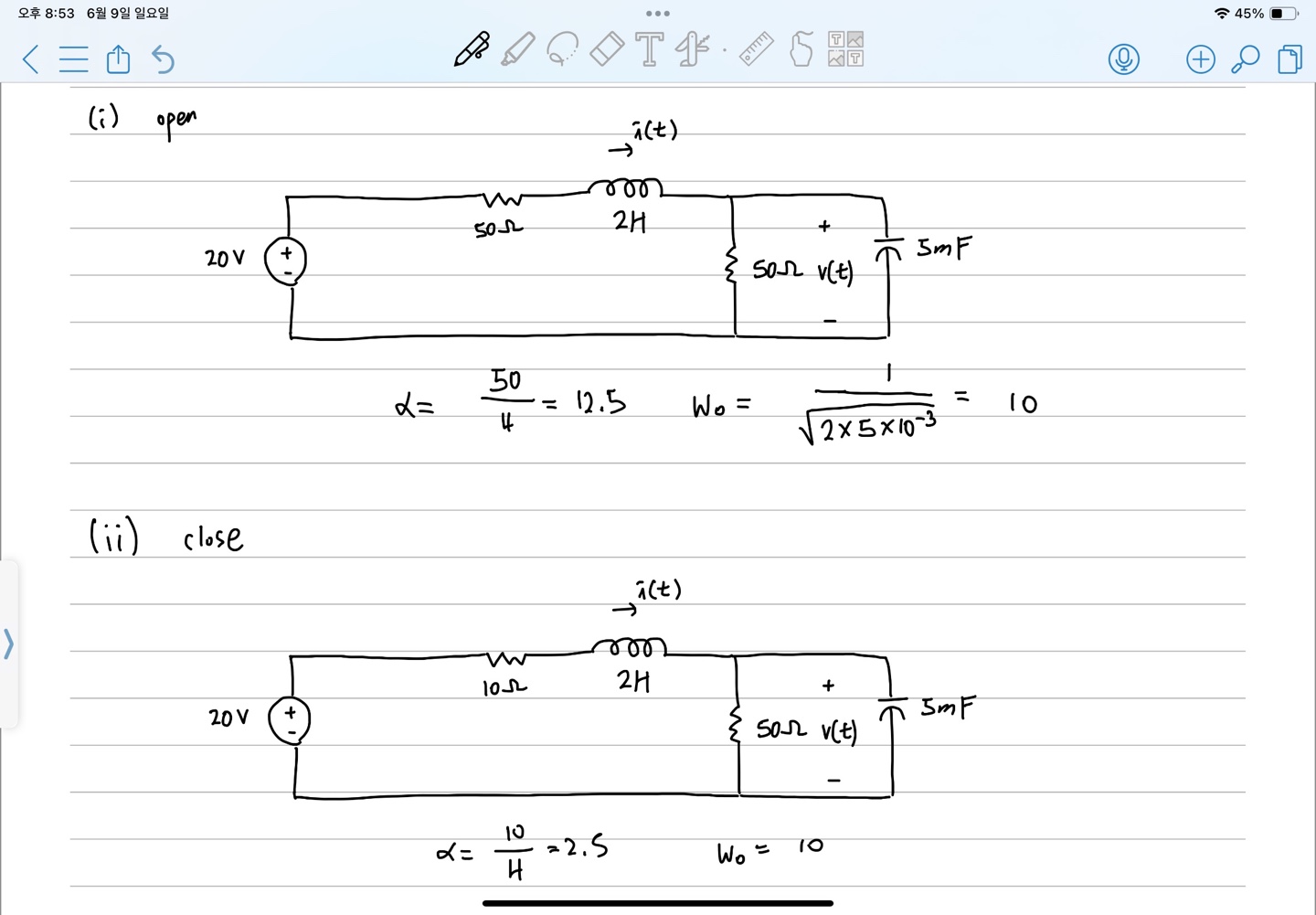

선생님 안녕하세요. 지난번 Q&A 답변 잘 받았습니다. 첨부 파일 1을 풀다가 질문이 생겼습니다. RLC 직렬 회로인지 병렬 회로인지 한참 고민하다가 오른쪽에 50옴에 의한 전압 강하와 커패시터에 의한 전압 강하가 같으므로 답을 구할 때 50옴은 무시해도 되지 않을까 라는 결론에 도달했습니다. 그래서 첨부 파일 2와 같은 계산 결과에 도달했는데요. 타당한 계산인지 확인받고 싶습니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
질문하신 회로는 RLC직렬, 병렬회로 중 어느 것으로도 간단하게 변형될 수 없으므로 회로 내의 임의의 회로변수를 하나 선택하여 그것에 대한 미분방정식을 직접 구하는 수 밖에 없습니다.
(미분방정식을 세우는 것은 제 강의에서는 RLC직렬, 병렬회로만 다루기 때문에 이 부분은 학교에서 다루는 내용을 비중 있게 보셔야 할 것 같습니다.)
회로변수는 인덕터전류와 커패시터전압를 모두 미지수로 잡아 이를 적절히 연립하여 인덕터전류 또는 커패시터전압에 관한 미분방정식을 구해야 합니다.

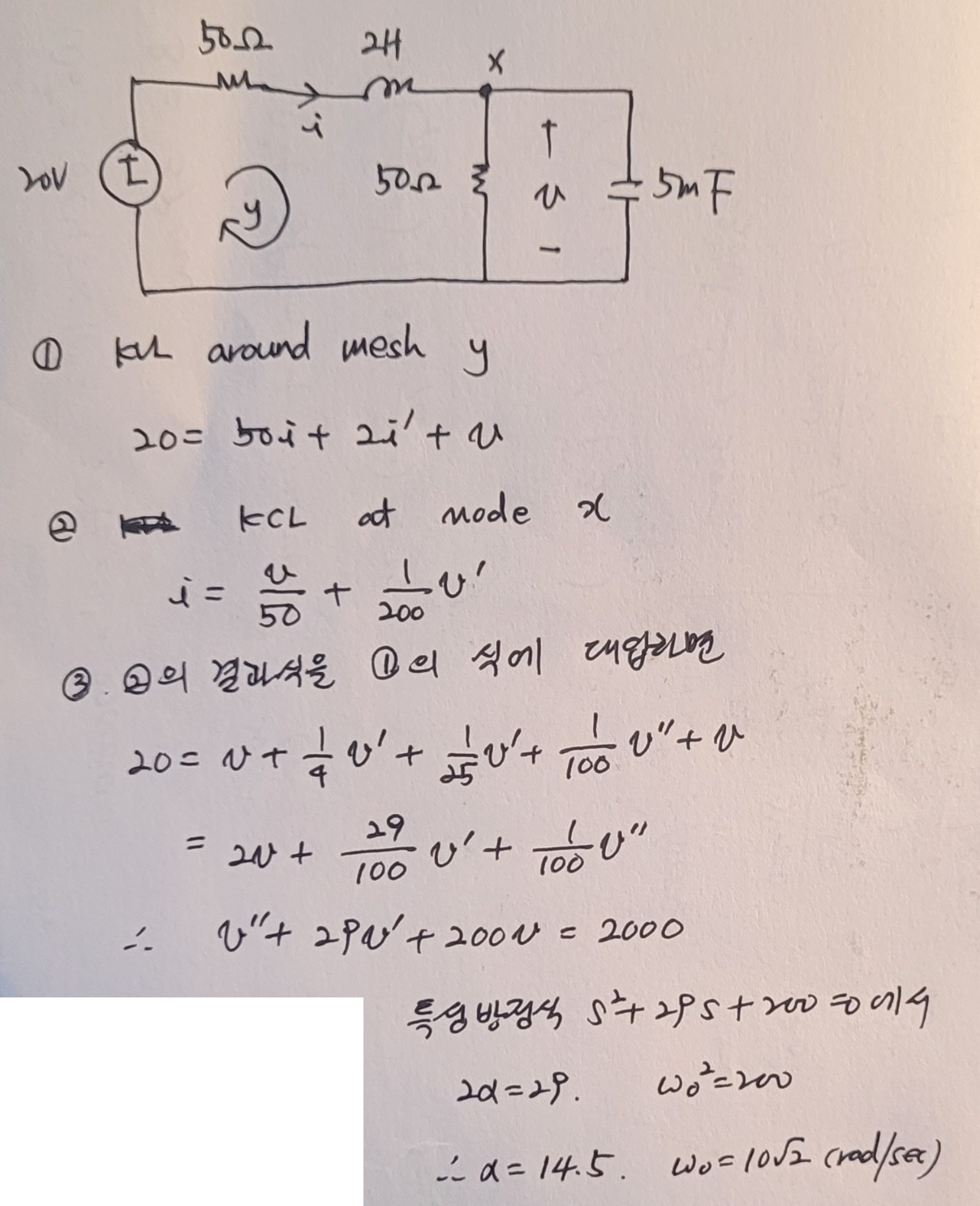

스위치가 open된 경우의 풀이를 첨부하오니 이를 참고하여 스위치가 closed된 경우를 풀어보시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2024-06-10
- 2024-12-12 수정
