제목 답변완료 회로 질문
질문유형 강좌내용 교수님 양진목
과목 회로이론 강좌명
작성자 김*준 (3********8) 등록일 2024-05-25 00:34
첨부파일

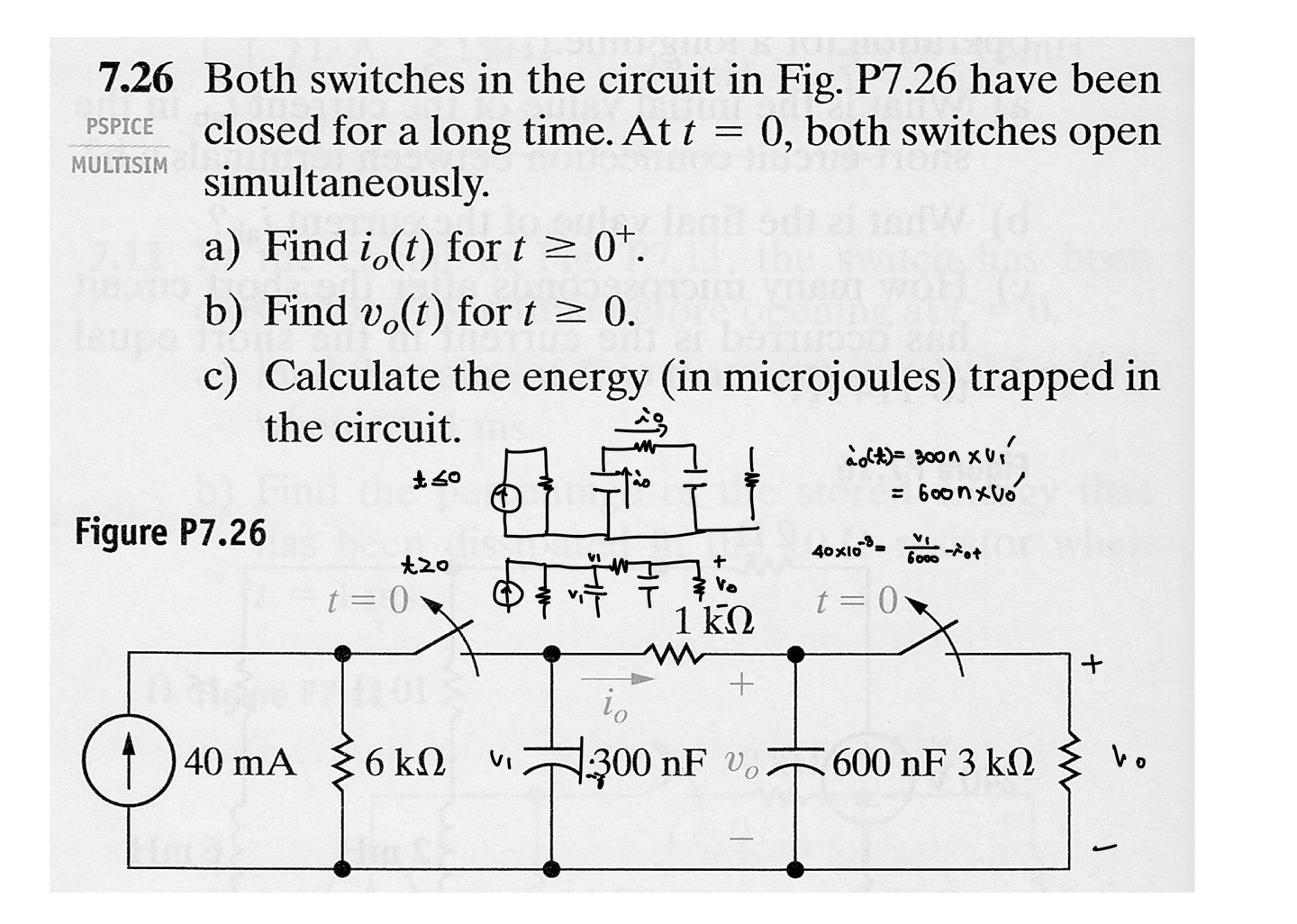

너무 어렵네요.. ㅠㅠ 일단 제가 해보려고 시도한 사고회로부터 설명하면
t>0 , t<0 둘 다 그려보려다가 t>0 만 구하고 있길래 솔루션에 그려져 있는 회로로 먼저 그리고 들어갔습니다.
저 회로에서 i 0는 두 커패시던트와 저항에 동일하게 흐르고 있는 전류 인가요?
그래서 i0 = 300 n * (V1)`` = 600 n * (V0)`` 관계식을 세웠었는데, V1 만 알면 i0와 V0 모두 알 수 있겠다 싶었습니다.
이제 V1을 구하려고 손을 데려고 하니 아무것도 모르겠습니다..

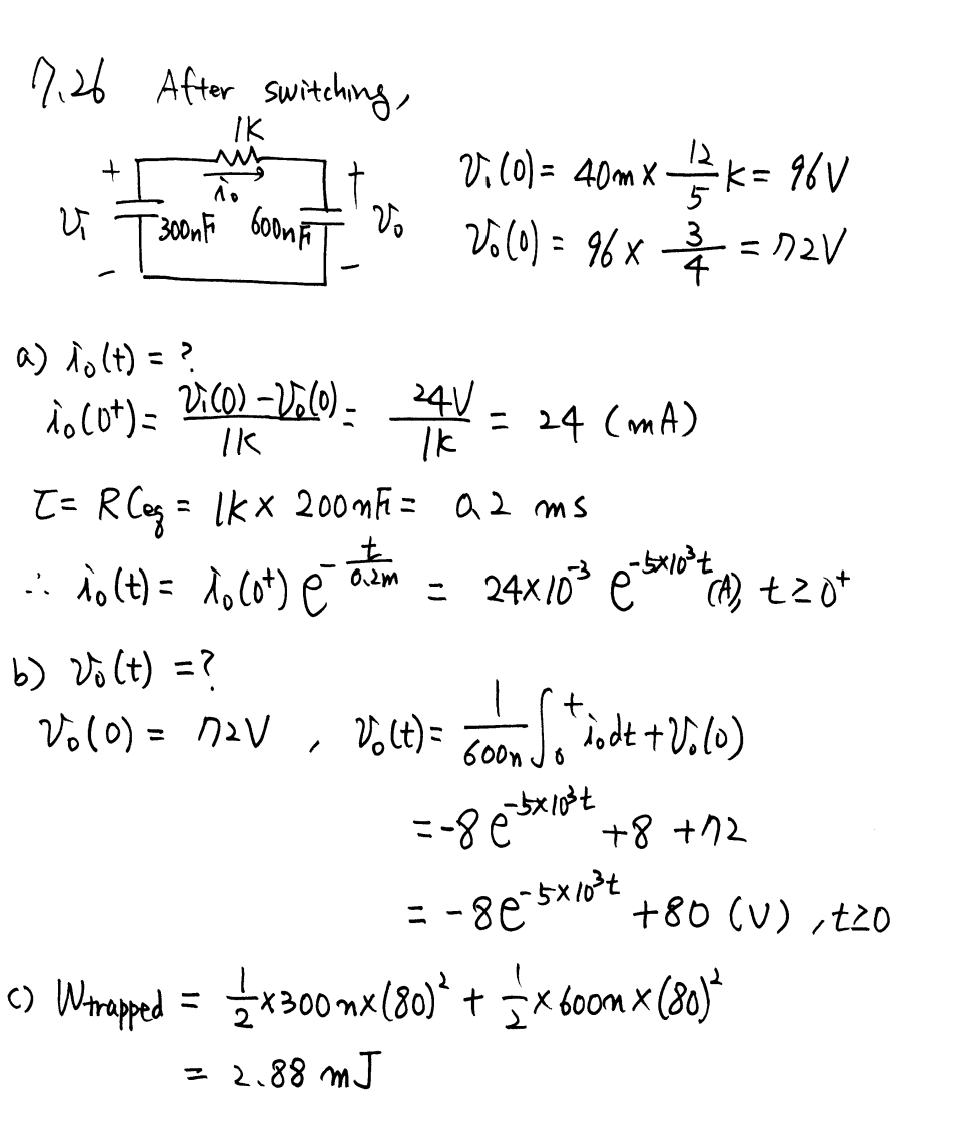

솔루션에 제일 처음에 있는 V1(0)와 V2(0) 구하는 과정에서 저 연산이 어떻게 해서 나온건지 잘 모르겠고,,
그러고 V1과 V0를 t=0 일 때 구해서 i (0)을 구하고  t>0 의 회로는 natural response 회로 이므로 시상수만 구해서 i0(t)의 값을 낼 수 있는데,
그렇게 풀어 간 것 같은데, V1(0), V0(0) 를 구하는 과정을 알고 싶습니다.
또한 선생님이 풀어가시는 방법이 따로 있다면 알고싶습니다.


답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다.

댓글
0
양*목 교수님

안녕하세요. 양진목입니다.



1. t<0과 t>0 범위의 회로를 반대로 그리셨습니다. 문제에서 나와있듯이 스위치가 t<0에서 closed상태입니다.

그리고 t=0-에서 커패시터가 개방상태이므로 이 상태에서 본인이 아는 방법들(전류분배, 전압분배, 마디전압법, 망로전류법 등)을 적용해보세요.



2. t>0에서는 C1, C2, R이 직렬연결이므로 io는 이 세 소자에 공통으로 흐르는 전류가 맞습니다.



3. 저도 솔루션처럼 풉니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.







  • 2024-05-31
  • 2024-12-12 수정
