제목 답변완료 회로이론 질문
질문유형 강좌내용 교수님 양진목
과목 회로이론 강좌명
작성자 김*준 (3********8) 등록일 2024-05-24 21:25
첨부파일

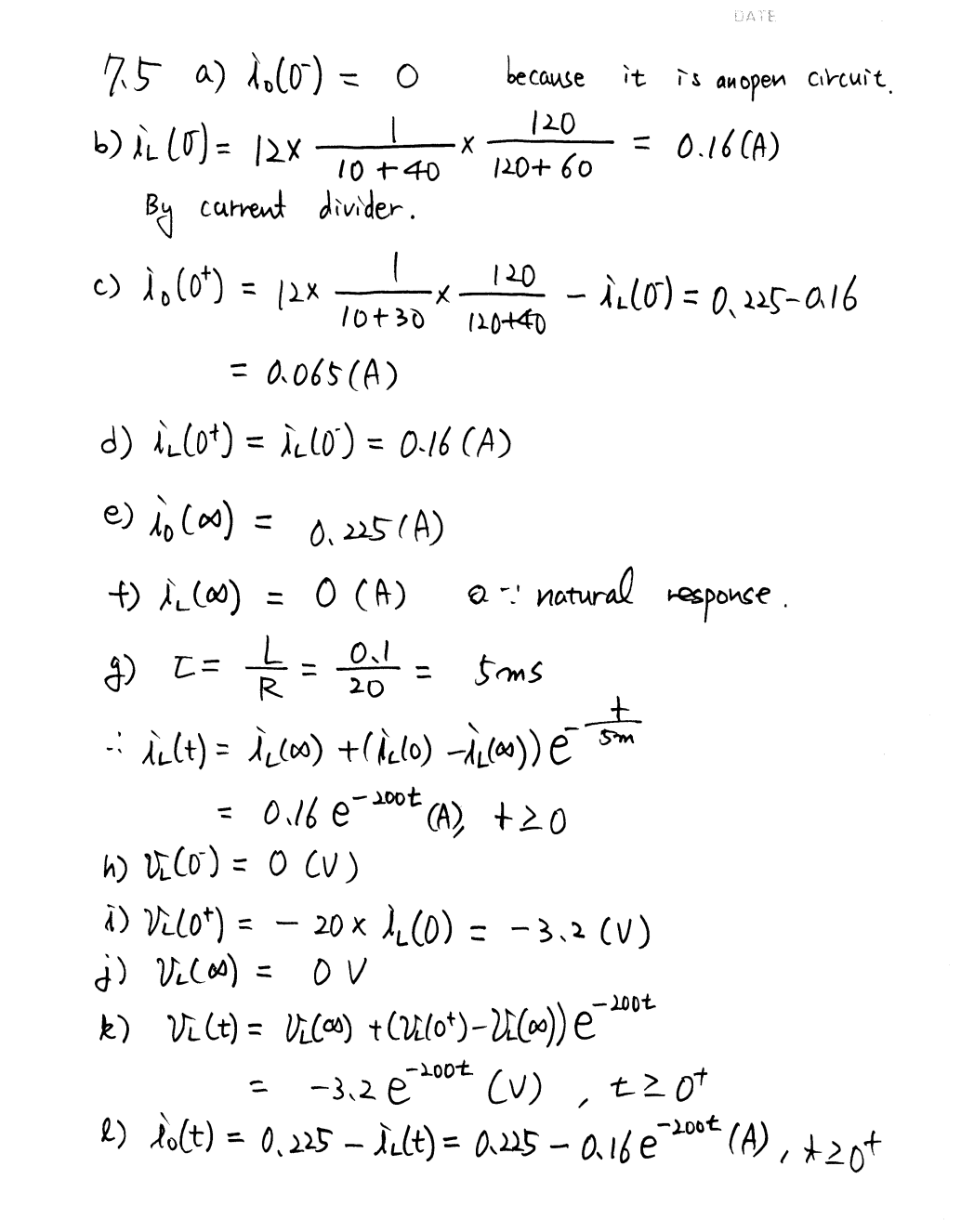

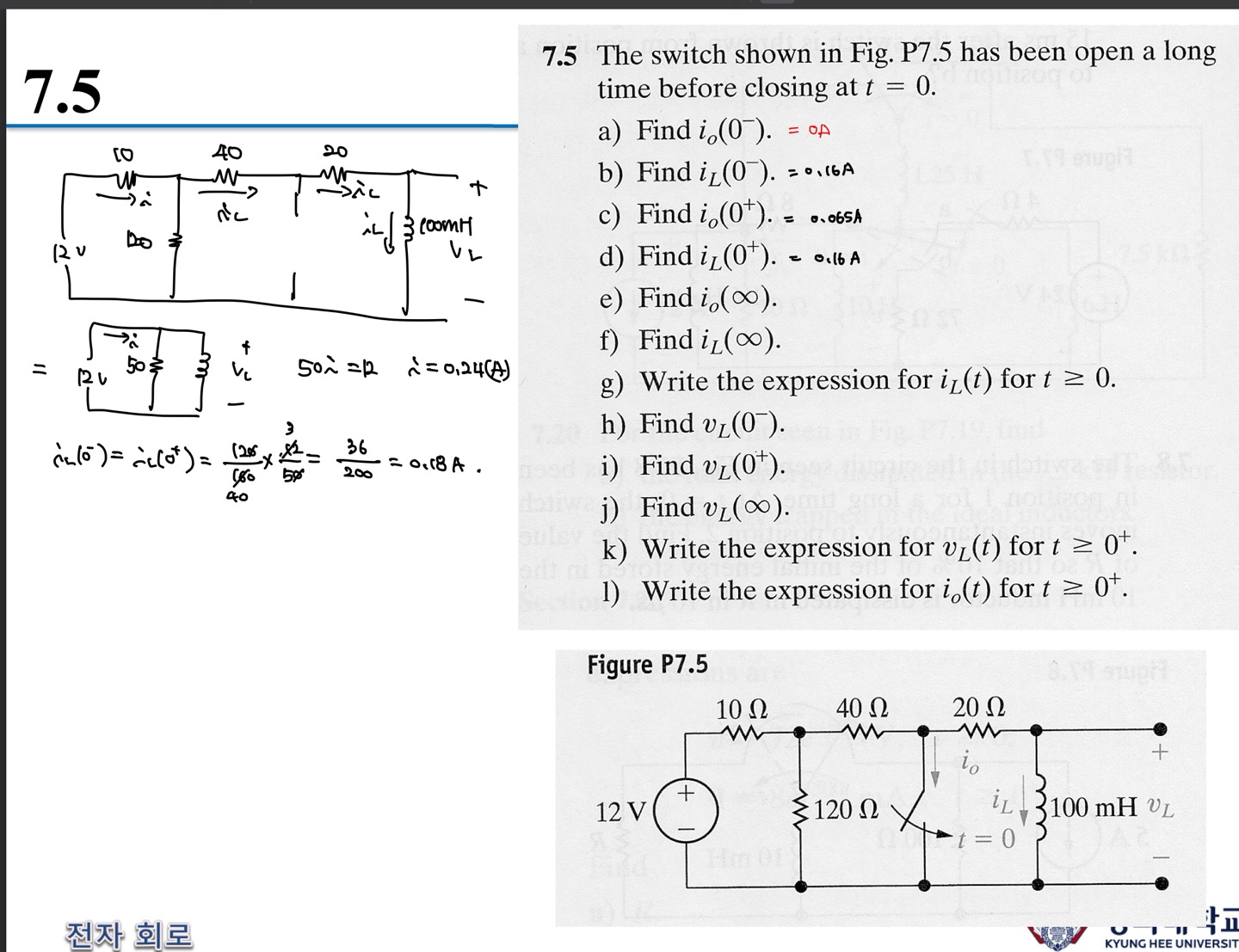

(b)번에서 등가저항으로 바꾼 후 전압 차가 같다는 것으로 i 의 값을 구하여 120옴과 40옴의 전류분배를 쓰면 틀린 풀이인가요?
b,c 번 전류분배 법칙을 해서 구한 솔루션 과정이 이해가 가지 않네요.. 식이 저렇게 나올 수 있는 이유를 모르겠습니다.
e번에서 40옴에 흐르는 전류는 저항에 있는 쪽보다 없는 쪽으로 흐르는 것을 좋아하기 때문에 i0 = i40옴 직관적으로 볼 수 있나요? 수식으로 알고자 한다면 어떻게 알 수 있나요?
f번에서 natural response 이기 때문에 무한대로 보냈을 때 0 이라는 점에서 natural response 인 것을 어떻게 알 수 있나요?
전압원이 있는데 그냥 잘라내고 본 것 같은데.. ㅜㅜ
g번에서 시상수를 구할 때, 스위치 기준 우측 회로만 보는 이유가 인덕터쪽만 바라보기 위함이였나요? 앞으로 인덕터기준으로 스위치까지 잘라서 보면 될까요?
h번에서 스위치가 열렸을 떄 인덕터에 걸리는 전압이 와 0v 인지 잘 모르겠습니다. j번에서 인덕터를 단락으로 보아 VL의 전압은 한 노드이기에 0V인건 이해 되었습니다.
그리고 i 번에서 VL 은 인덕터에 흐르는 전압과 같으므로 VL(0+) = L * i`` (0+) 가 되어야 하는데 솔루션은 i(0)으로 되어있길래 질문 드립니다.


답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다.

댓글
0
관*자

안녕하세요. 유니스터디 담당자입니다.



강의에 나오지 않는 내용에 대한 풀이나 해설,

동일한 내용의 다량의 학습 질문에 대해서는 답변이 어렵습니다.



과제대행, 부정행위 등의 문제를 야기할 수 있어 답변드릴 수 없는 점 참고 부탁드립니다.



감사합니다.
