| 제목 | 답변완료 [회로이론] RC회로 시상수 구하기 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 송*호 (h**********g) | 등록일 | 2024-05-23 14:05 |
| 첨부파일 | |||
|

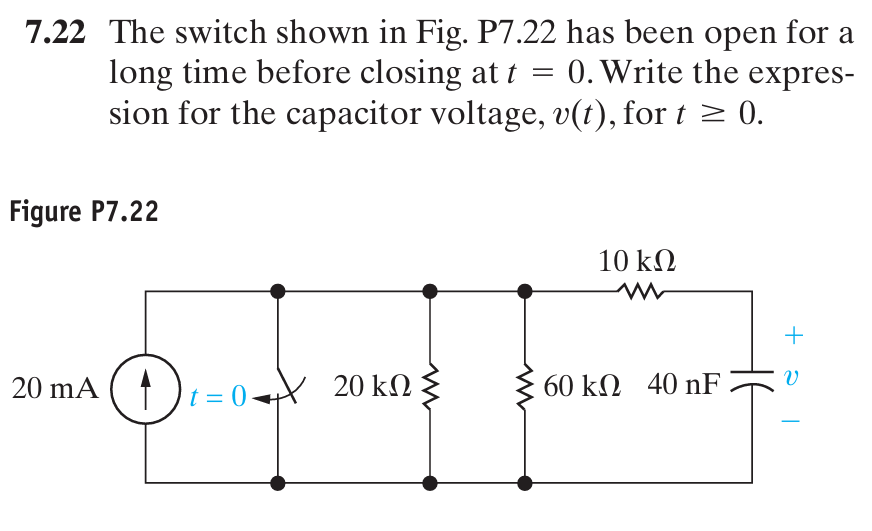

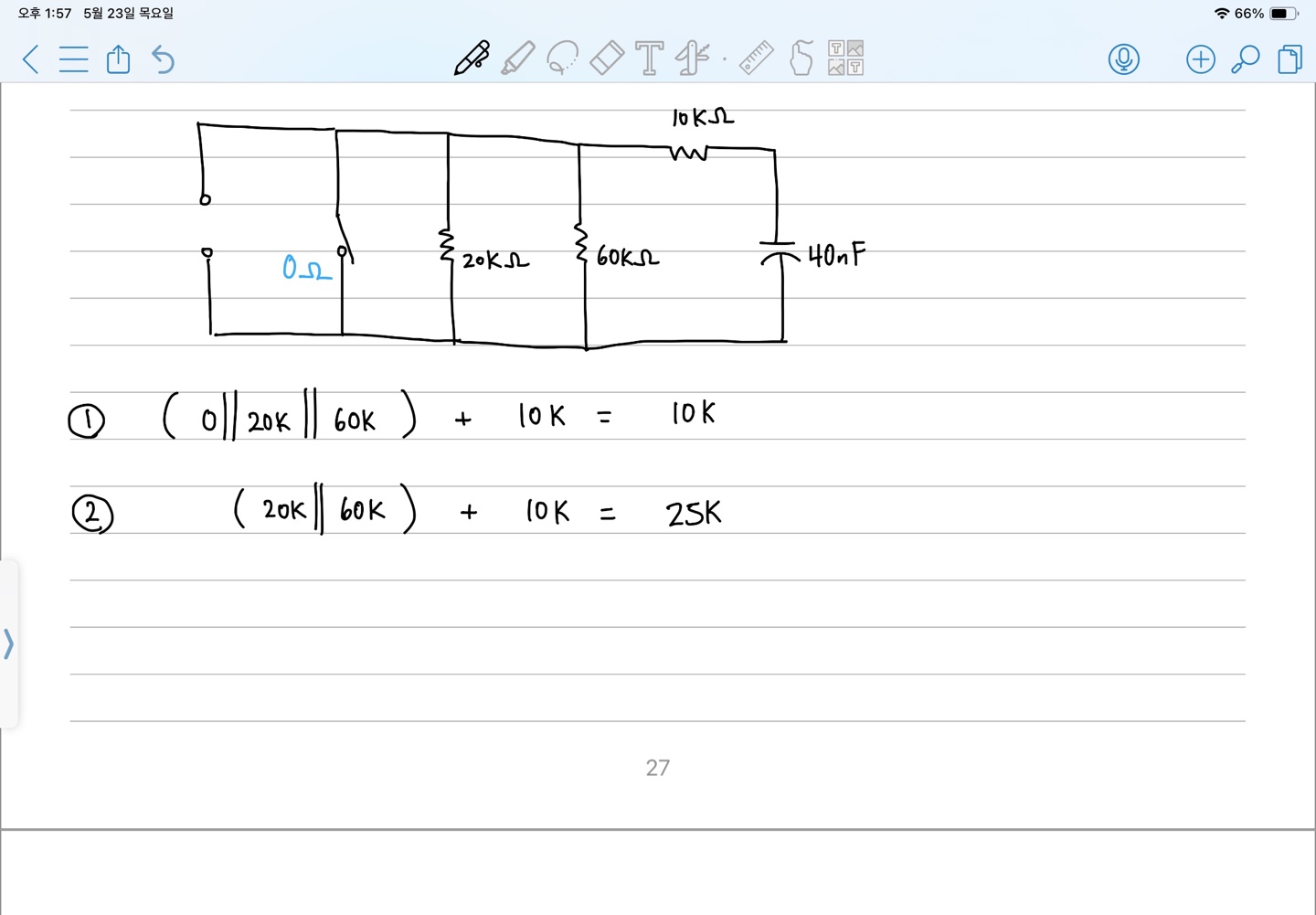

선생님 안녕하세요. 항상 꼼꼼하고 빠른 답변 감사합니다. 첨부한 RC회로에서 시상수를 구하기 위해 Req를 구하는 과정에서 질문이 생겼습니다. 사진 2의 1번처럼 구해야 하는지, 사진 2의 2번처럼 구해야 하는지 궁금합니다. 저항이 없는 도선때문에 혼란이 생겼습니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
단락도선은 0옴 저항과 같으므로 동그라미 1번처럼 푸는 것이 맞습니다.
즉, 스위치가 닫히면 여기에 병렬연결된 두 저항으로는 전류가 흐르지 못하므로
10킬로옴을 흐르는 전류는 모두 단락된 도선으로만 흐릅니다.
그래서 Req=10k옴입니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
