양*목 교수님

안녕하세요. 양진목입니다.



우선, 직렬병렬연결의 정의에 관한 내용을 아래와 같이 첨부하오니 문제 풀면서 막힐 때마다 반복해서 읽으시면서 감을 잡아가시기 바랍니다.



a. 등가저항, 인덕턴스, 커패시턴스를 구할 때는 가장 중요한 것이 어느 `단자`에서 본 등가저항, 등가인덕턴스, 등가커패시턴스이냐는 것입니다.

그래서 문제에서 반드시 a, b단자를 그려둔 상태에서 나머지 소자들을 간단히 하는 작업을 해야 합니다.

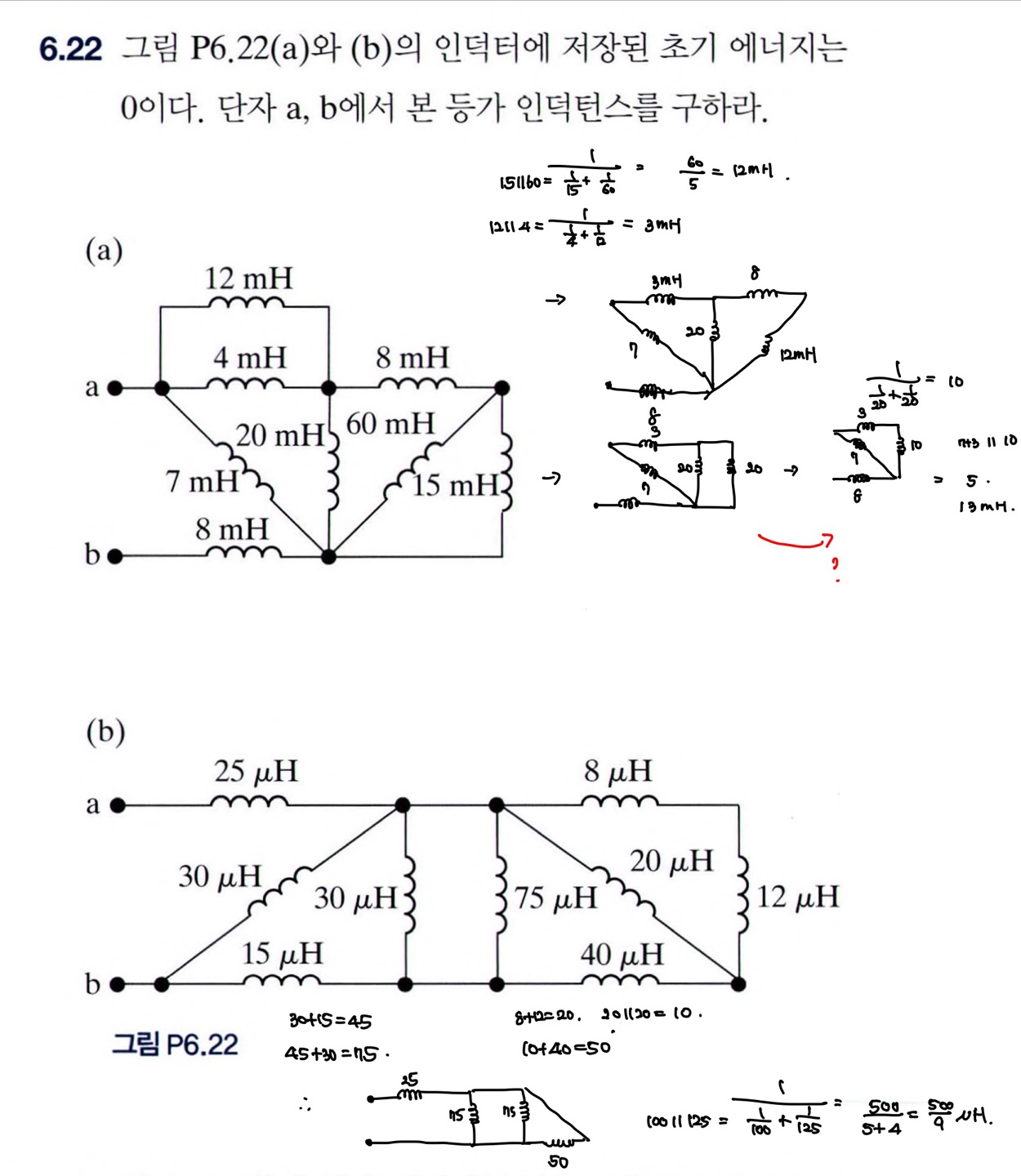

질문하신 회로에서는 a단자에서 흘러들어오는 전류가 있기 때문에 3옴, 7옴 저항은 직렬연결이 아닙니다. 따라서 아래와 같이 풀어야 맞습니다.



b. 제가 푼 풀이를 첨부하오니 회로의 변형과정을 따라서 그려보시면서 직렬병렬에 대한 감을 잡아보시기 바랍니다.





답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
