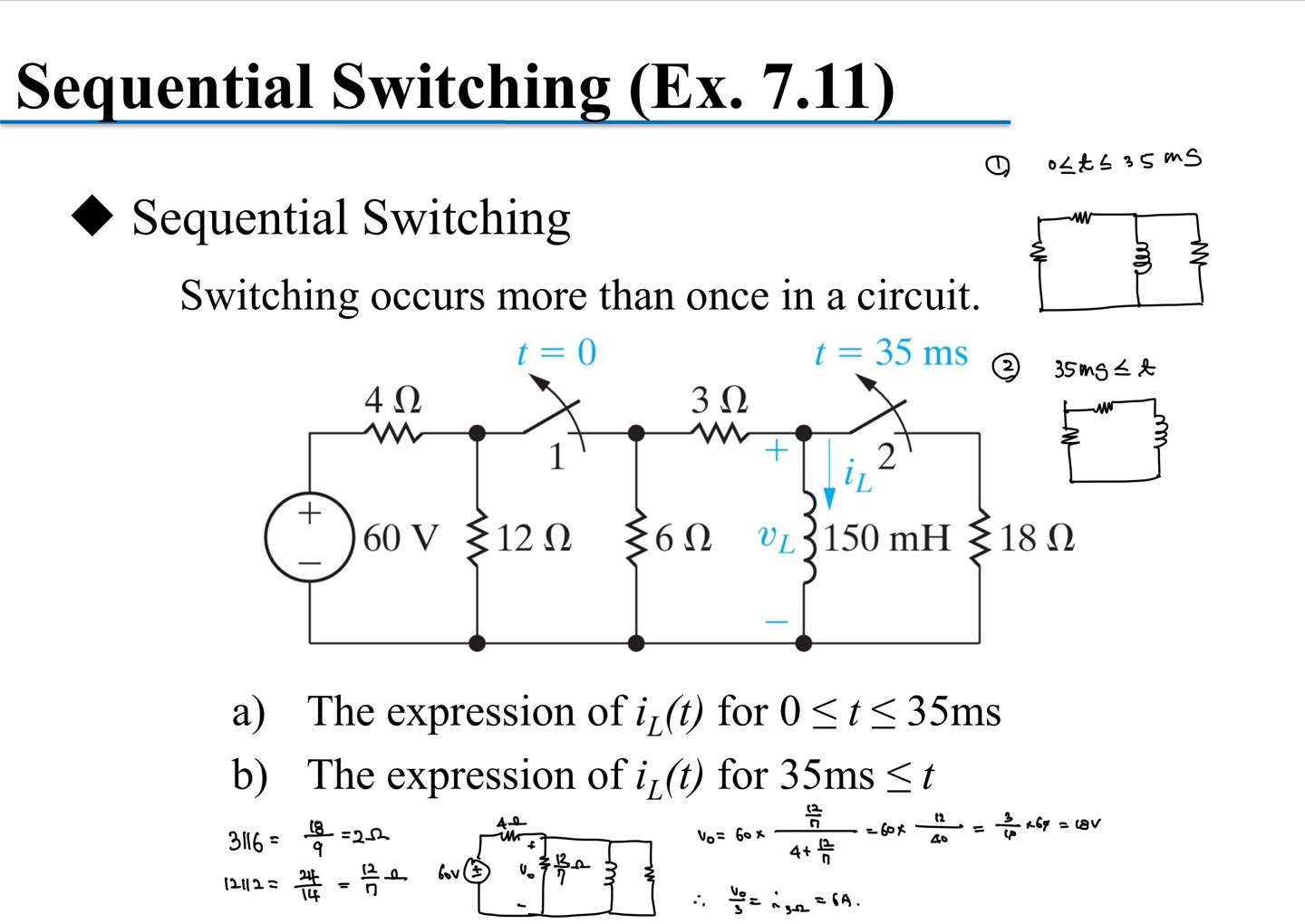

우측 상단에 t의 범위에 따라 봐야하는 회로를 그려놓았는데, 앞으로 스위치가 열려있는 쪽 바깥부분의 회로는 고려하지 않아도 상관 없나요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
1. 아래 그림에서 보시는 바와 같이 스위치가 열리게 되면 바깥부분 회로와 우리가 해석해야 하는 회로가 아래쪽 도선 하나로만 이어져 있는데요
이 경우 이 도선에 흐르는 전류는 무조건 0A입니다(이유는 직접 생각해보세요.). 그래서 두 회로는 서로 영향을 미치지 않고 독립적으로 동작합니다.
그래서 우리가 해석해야 하는 회로만 생각하면 됩니다.

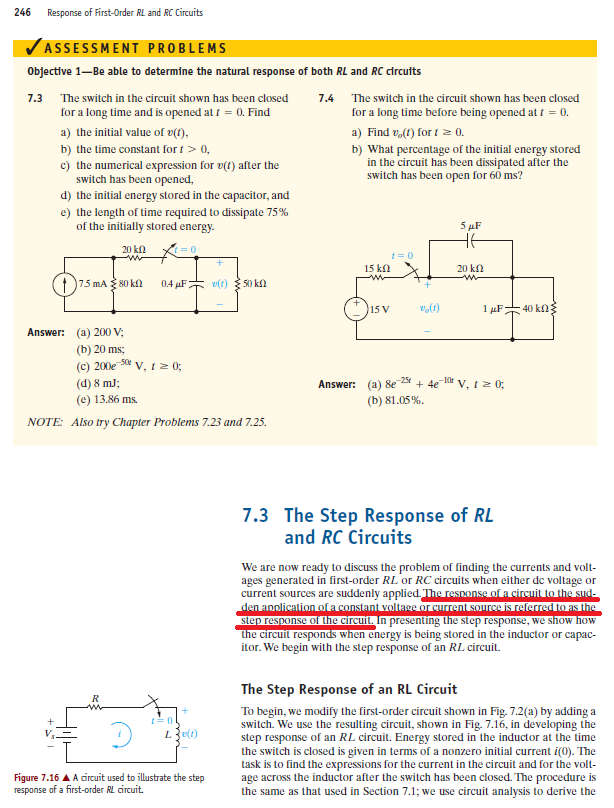

2. 마음이 급하셔서 학교 교재의 본문을 읽을 여유가 없으신 것 같은데요. 이럴 때일수록 이론적인 부분을 확인하고 문제를 푸시는 것이 중요합니다.
이론적인 바탕 없이 기계적으로 문제만 풀면 전혀 실력이 오르지 않습니다.
natural reponse는 독립전원 없을 때의 전압, 전류의 응답을 말하고
step response는 직류전압원 또는 직류전류원을 걸어주었을 때의 전압, 전류의 응답입니다. natural response(독립전원 없을 때)는 0V의 직류전압원 또는
0A의 직류전류원을 걸어준 것으로 볼 수 있으므로 제 강의에서 설명드린 y= y(inf) + ( y(0) - y(inf) ) e^ ...방법은 두 경우 모두에 적용 가능한 방법입니다.
그런데 natural response를 구하는 문제에서는 회로에 독립전원이 없으므로 y(inf)=0가 되어 y=y(0)*e^ ...꼴이 되는 것 뿐입니다.
다시 말씀드리지만 급할수록 돌아가셔야 합니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
