양*목 교수님

저항에 Vo가 걸린다는게 무슨 뜻인지 모르겠습니다. 좀 더 자세히 설명해주시면 정확한 답변을 드리는데 도움이 될 것 같습니다.

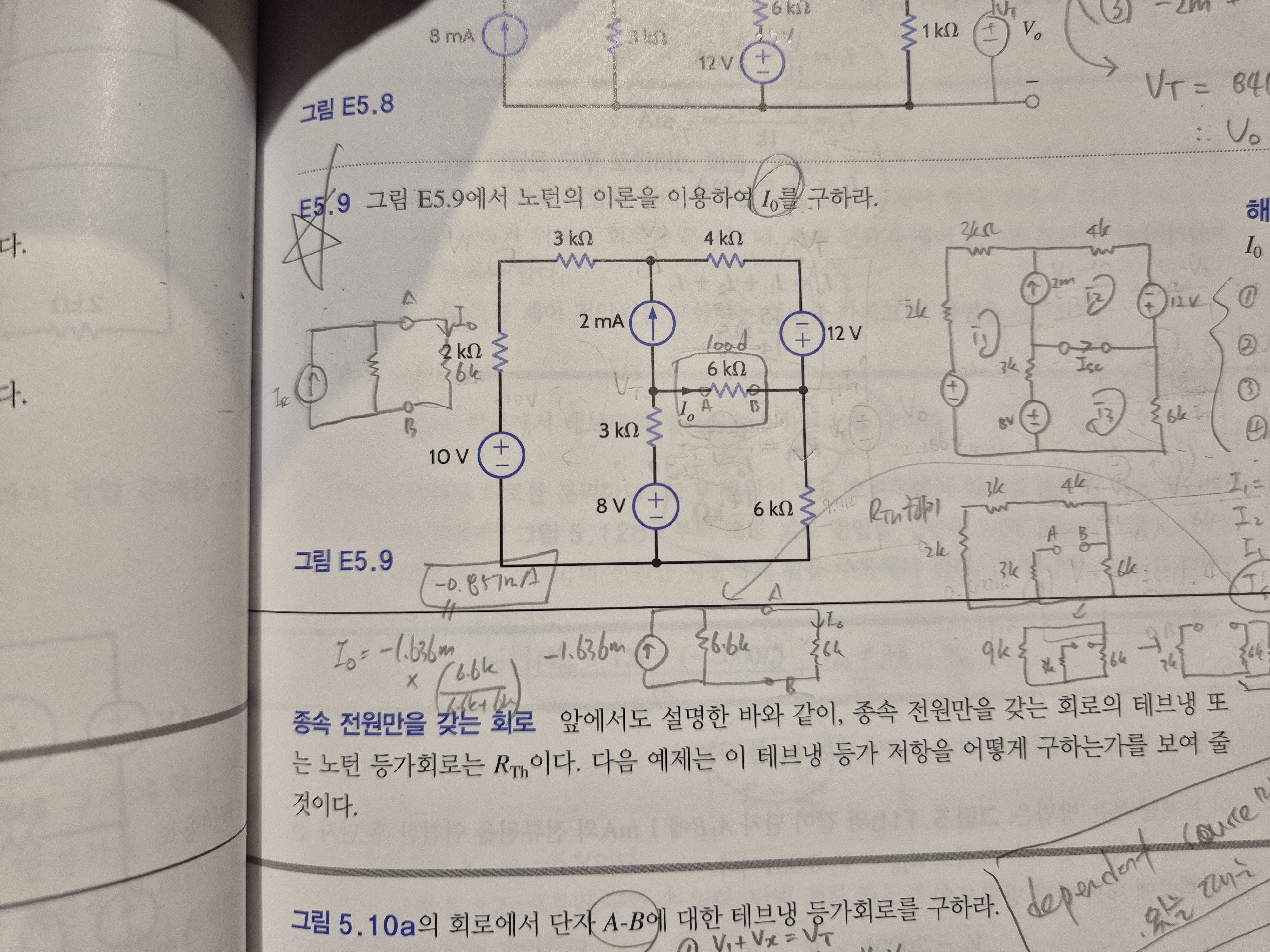

2번째 문제는 제가 풀이의 일부를 보여드리겠습니다. 나머지 부분은 직접 완성해 보시기 바랍니다.

해당 문제를 마디전압법으로 풀면 변수가 v1, v2, vt, it 이렇게 네 개가 필요한데

여기서 미지수를 v1, v2, it라 하면 방정식은 3개가 필요합니다. 세 방정식 중 처음 두 개는 아래와 같습니다.



supernode에서 KCL을 적용한 식을 세우신 다음 앞의 두 방정식과 연립하여 노턴등가회로를 구성하고

이를 바탕으로 전류분배법칙으로 Io를 구하면 Io=-3/3500[A]가 나옵니다.(여백에 풀어 놓으신 내용을 보니 맞게 푸신 것 같습니다.)



직접 확인해 보신 후 혹시 궁금한 부분이 있으시면 다시 질문주세요.

• 2024-05-20
• 2024-12-12 수정
