| 제목 | 답변완료 회로이론 문제 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 김*준 (3********8) | 등록일 | 2024-05-09 17:32 |
| 첨부파일 | |||
|

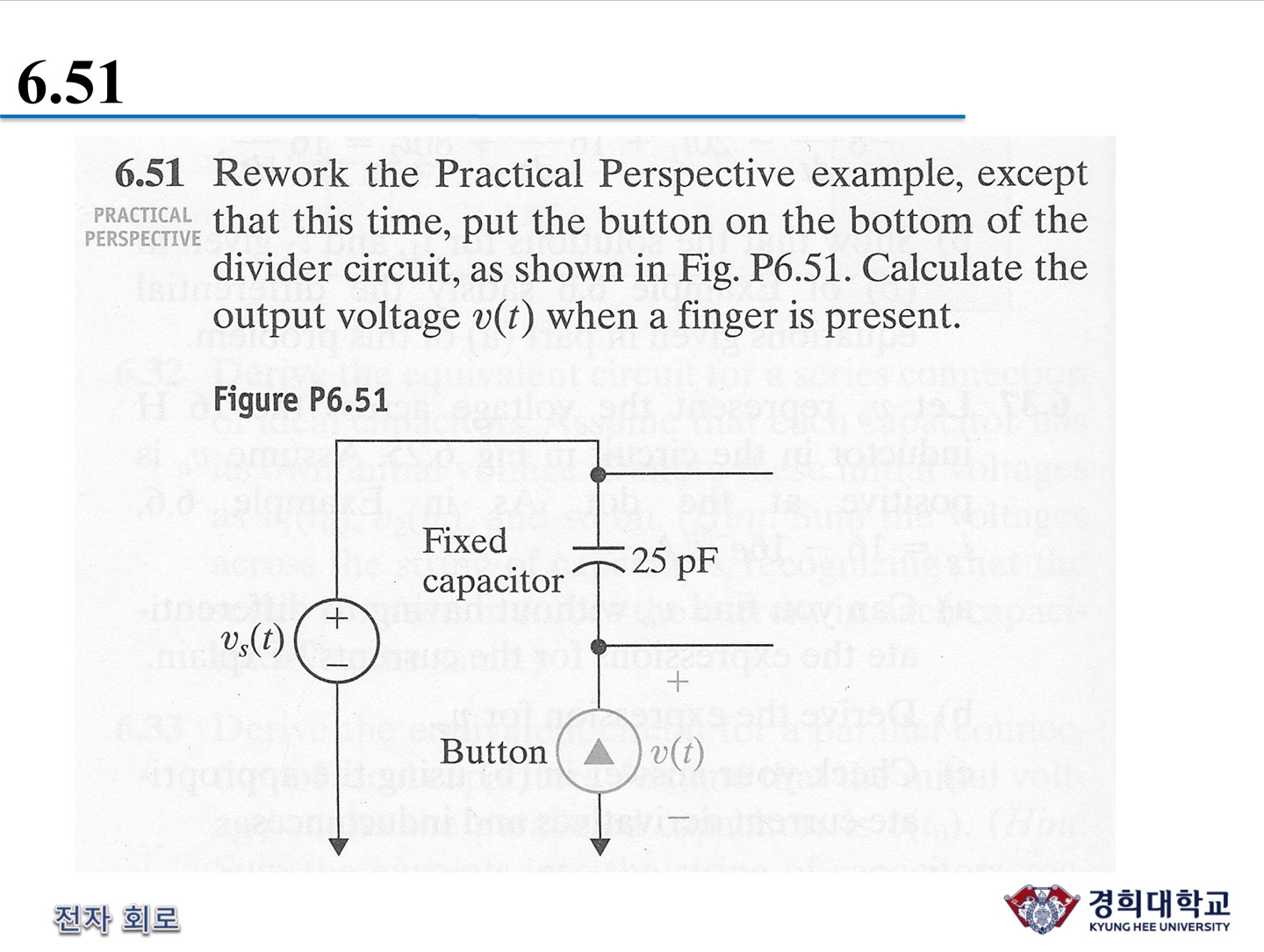

어떻게 솔루션 처럼 바로 v(t)가 넘어올 수 있는 건가요..?
상황이해가 잘 안되어서 접근을 잘 하지 못하게습니다. 버튼을 누르고 있을 때 v(t)의 값을 구하라는 것 같은데, 그러더라도 길을 못 잡겠습니다.. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
질문하신 부분은 교재의 practical perspectives파트를 읽어보셔야 합니다.
즉, 버튼을 누르기 전 등가모델과 버튼을 눌렀을 때의 등가모델이 다릅니다.

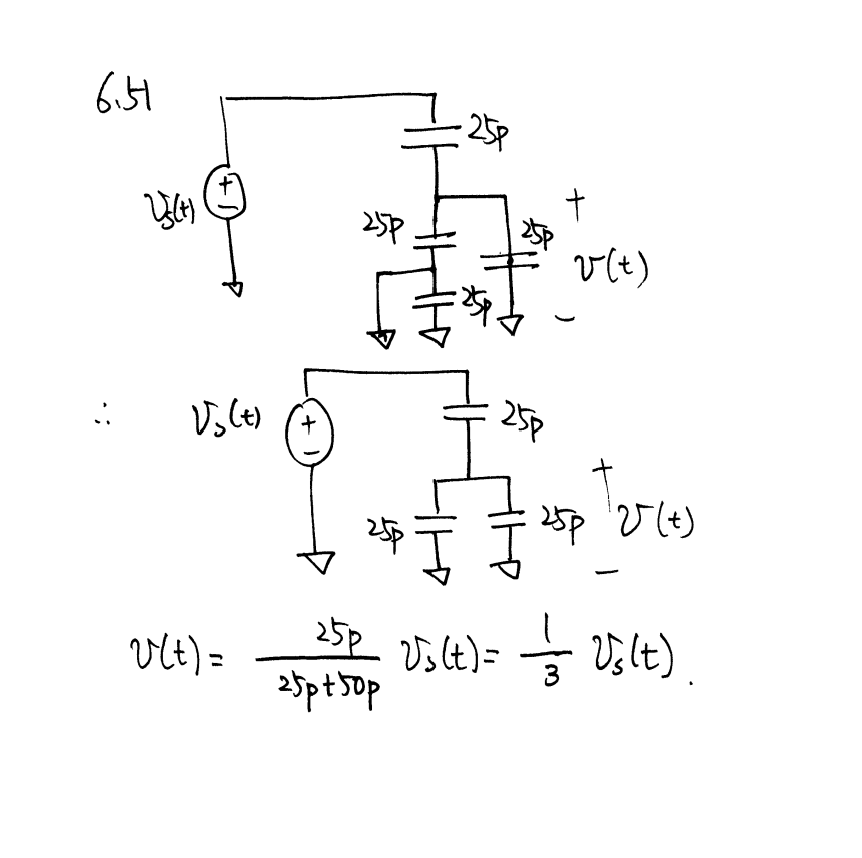

버튼을 누르면 아래 그림처럼 사람 손과 버튼의 양 마디 사이에 각각 커패시터가 형성됩니다.(C1, C2)
그리고 사람 손과 그라운트 사이에도 커패시터가 존재하는데(C3) 이 값은 아주 크기 때문에 그냥 단락도선으로 처리할 수 있습니다.
상기 내용을 참고하셔서 교재의 해당부분을 읽어보시고 다시 문제를 풀어보세요.
(그냥 첨부사진의 회로 C1, C2, C3(단락)를 원래 회로에 추가하면 됩니다.)
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
