| 제목 | 답변완료 회로이론 문제 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 김*준 (3********8) | 등록일 | 2024-05-07 21:33 |
| 첨부파일 | |||
|
(a) 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
1. 회로도를 고쳐서 그려서 KVL을 적용하면 바로 확인할 수 있고 굳이 Vc의 전압부호를 바꿔서 -45V를 45V로 바꾸지 않아도 되는데요

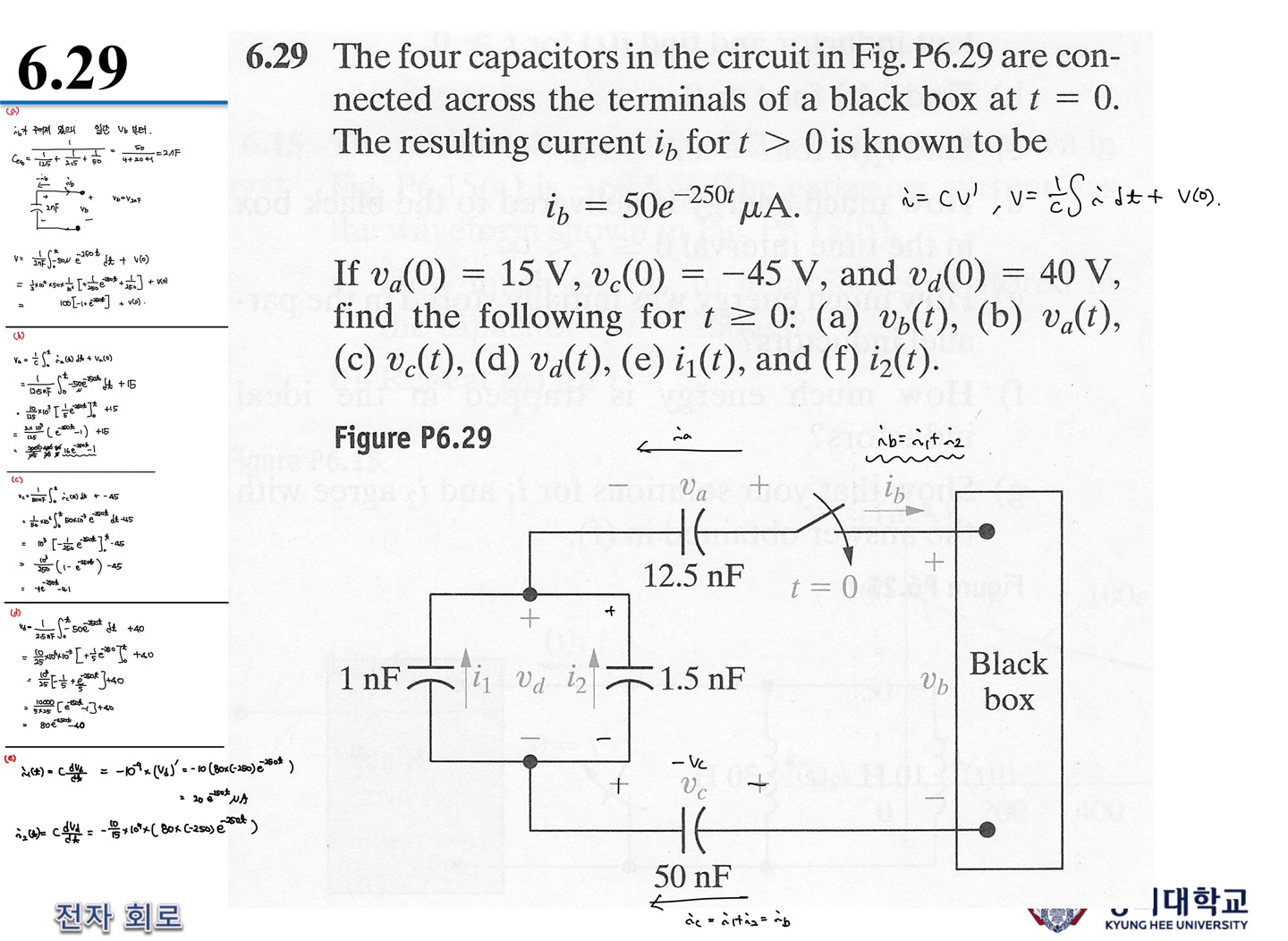

올려주신 회로도에서 vc의 극성이 +-인지 -+인지 잘 모르겠습니다. vc의 극성을 +-로 보고 회로를 고쳐서 그린 그림은 아래 왼쪽과 같습니다.
병렬연결 커패시터를 등가커패시터로 바꿔서 vd가 달라진다면 이것은 등가의 개념에 위배됩니다. 즉, 등가 커패시터의 전압도 vd입니다.
2. 문제에서 구해야 하는 것은 t≥0의 범위에서입니다 즉, 스위치가 단락된 후의 회로(아래 오른쪽)만 생각하면 됩니다.
t≥0에서 ia=-ib이므로 va를 구하려면 수동부호규정에 의해 -ib를 이용해야 하고 va의 극성이 +-이면 ib를 이용하는 것이 맞습니다.
그리고 KCL에 의해 i1+i2=ib가 맞습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2024-05-08
- 2024-12-12 수정
