| 제목 | 답변완료 닐슨책 연습문제 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 김*준 (3********8) | 등록일 | 2024-05-05 19:19 |
| 첨부파일 | |||
|

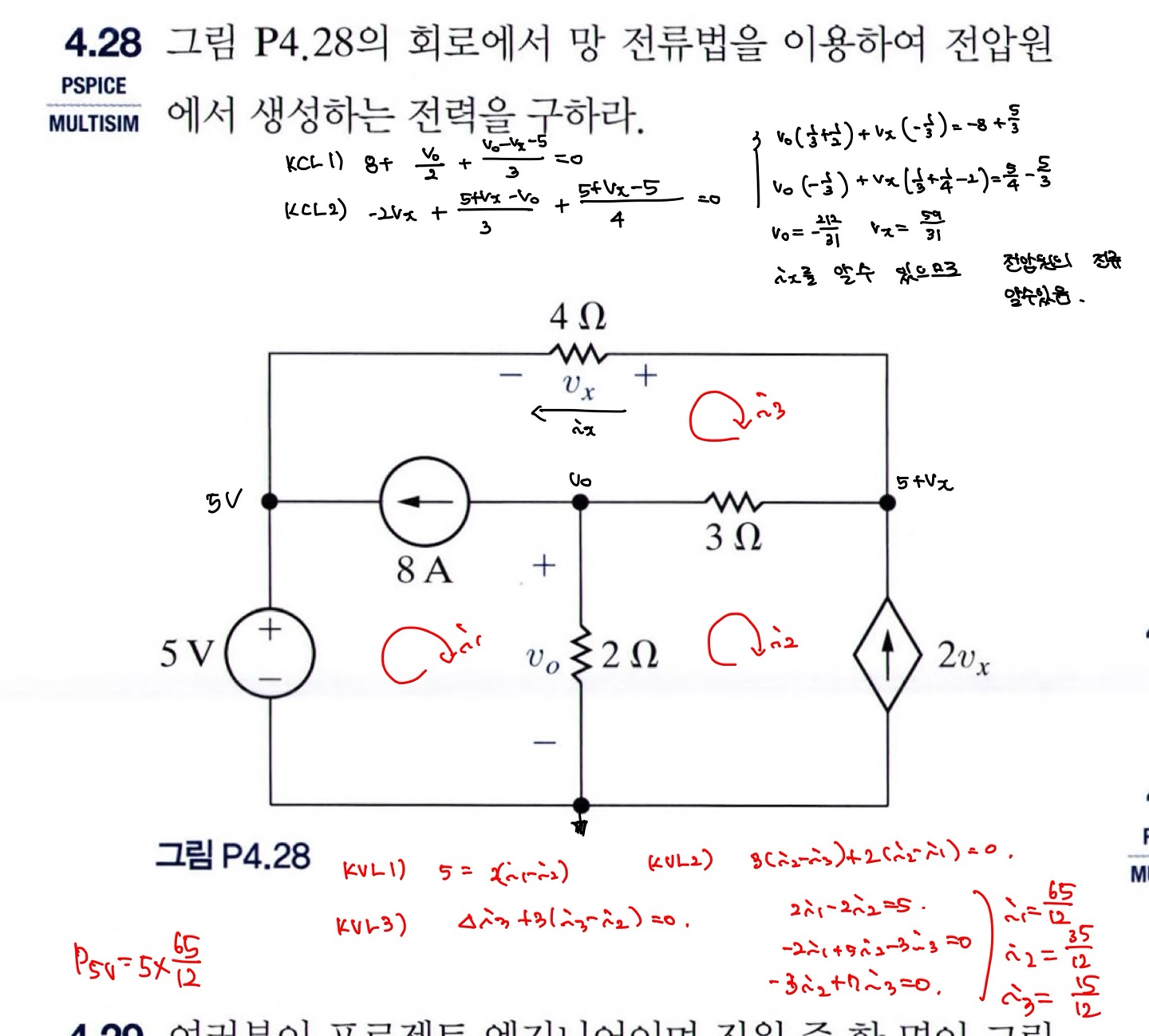

마디전압법과 망전류법으로 풀어본건데요, 검은색과 빨간색으로요! 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
마디전압법은 방정식은 정확하게 잘 세우셨습니다.
제가 계산하여 확인하지는 못했지만 계산상의 실수가 없으면 구하는 값이 지저분하더라도 맞습니다.
망 전류법은 방정식을 세울 때 supermesh를 잡아서 세워야 하는 케이스인데요(강의교재41p참고)
정확한 풀이는 아래와 같습니다.(전류원을 무시하는 것이 아니고 KVL을 세울 때 이를 회피하여 폐회로를 잡아야 합니다.)
위의 내용을 참고하여 다시 한번 풀어보시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
