| 제목 | 답변완료 회로이론1 48p | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 유*휴 (c*****3) | 등록일 | 2024-04-08 22:17 |
|
안녕하세요 회로이론48p 3번째 변환에서 직렬연결된 전압원과 저항을 바꾸셨는데 바꿔도되는게 잘 이해가안갑니다. 전압원에 의해 전압이 올라간상태에서 저항을 흐르는게 더 많은 전류를 흐른다고 생각이들어 저항을 지나 전압원을 만나는것과 다르다고 생각이 드는데 뭐가 틀린것인가요??
감사합니다 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
질문하신 내용대로 접근하시는 것보다는 등가회로의 개념으로 이해하시는 것이 좋습니다.
즉, 45페이지의 등가회로와 관련된 질문인데요 어느 두 회로의 단자전압, 전류관계식(특성식)이 서로 같으면 두 회로는 서로 등가라고 합니다.
따라서 등가인 두 회로를 어느 회로에 집어넣으면 회로 속에서 동일한 기능을 수행합니다.

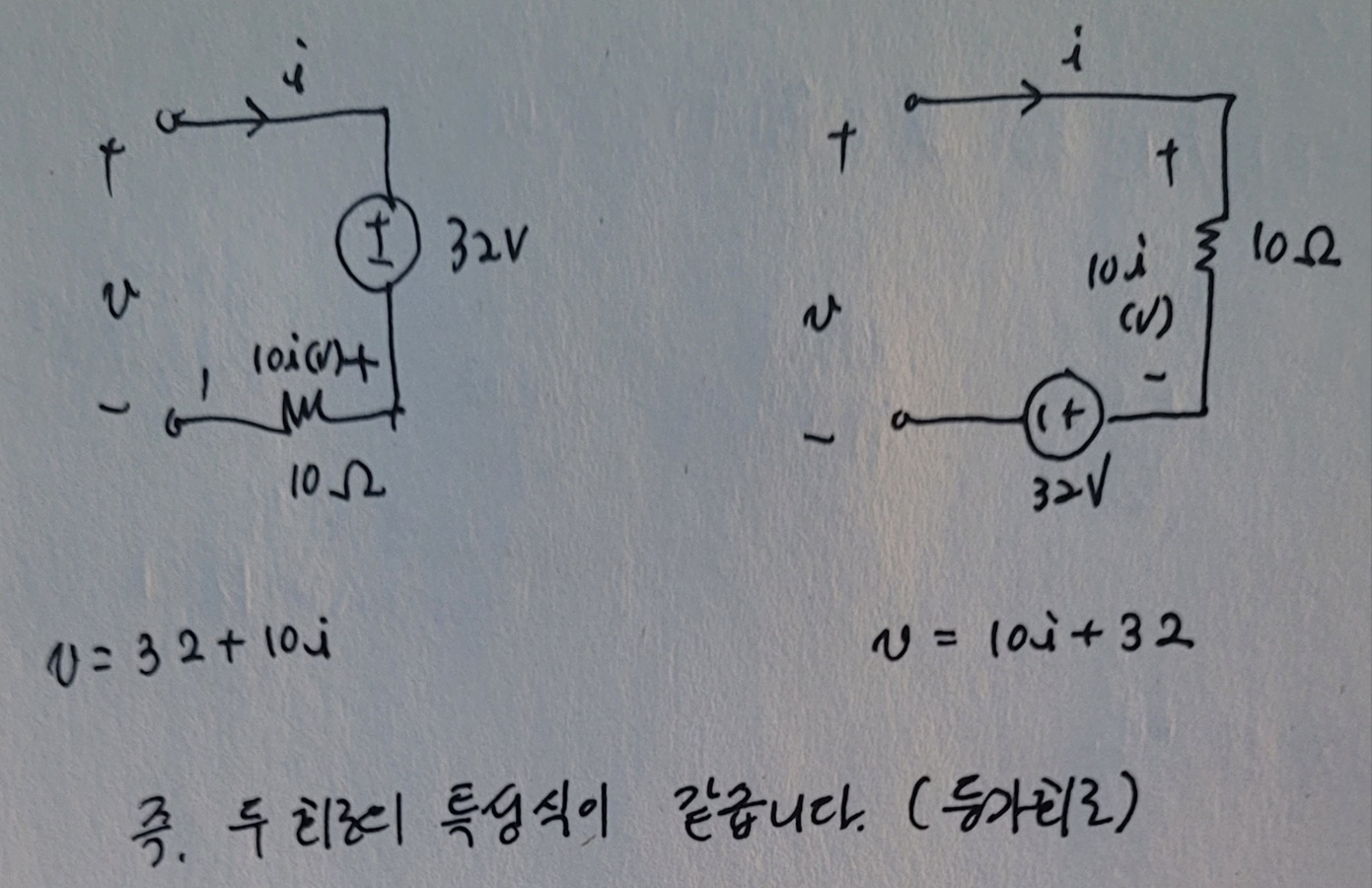

질문하신 부분의 특성식이 서로 동일함은 아래 사진과 같이 보일 수 있습니다.
상기 내용을 일반화하면 `직렬연결된 소자끼리는 임의로 위치를 바꾸어도 외부에 영향을 미치지 않는다.`고 할 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2024-04-10
- 2024-12-12 수정
