질문하신 부분은 페이저를 대수적이 아닌 페이저도를 이용한 도식적방법으로 계산하는 내용에 관한 것인데요 회로의 구조가 RLC직렬, 병렬구조 같이 아주 단순한 구조가 아니면 도식적 접근법이 한계가 있기 때문에 그냥 개념만 전달하는 정도로 예제, 유제에서 간단히 다루고 넘어갑니다(그래서 제 강의에서는 다루지 않았습니다.). 그래서 이에 관해서는 (부실하지만) 회로이론 교재보다는 오히려 일반물리의 교류회로부분에서 이에 관한 내용을 자세히 다루고 있습니다. 따라서 회로이론 시험을 준비하실 때 이 부분은 교재에 나와 있는 정도까지만 보시면 됩니다.

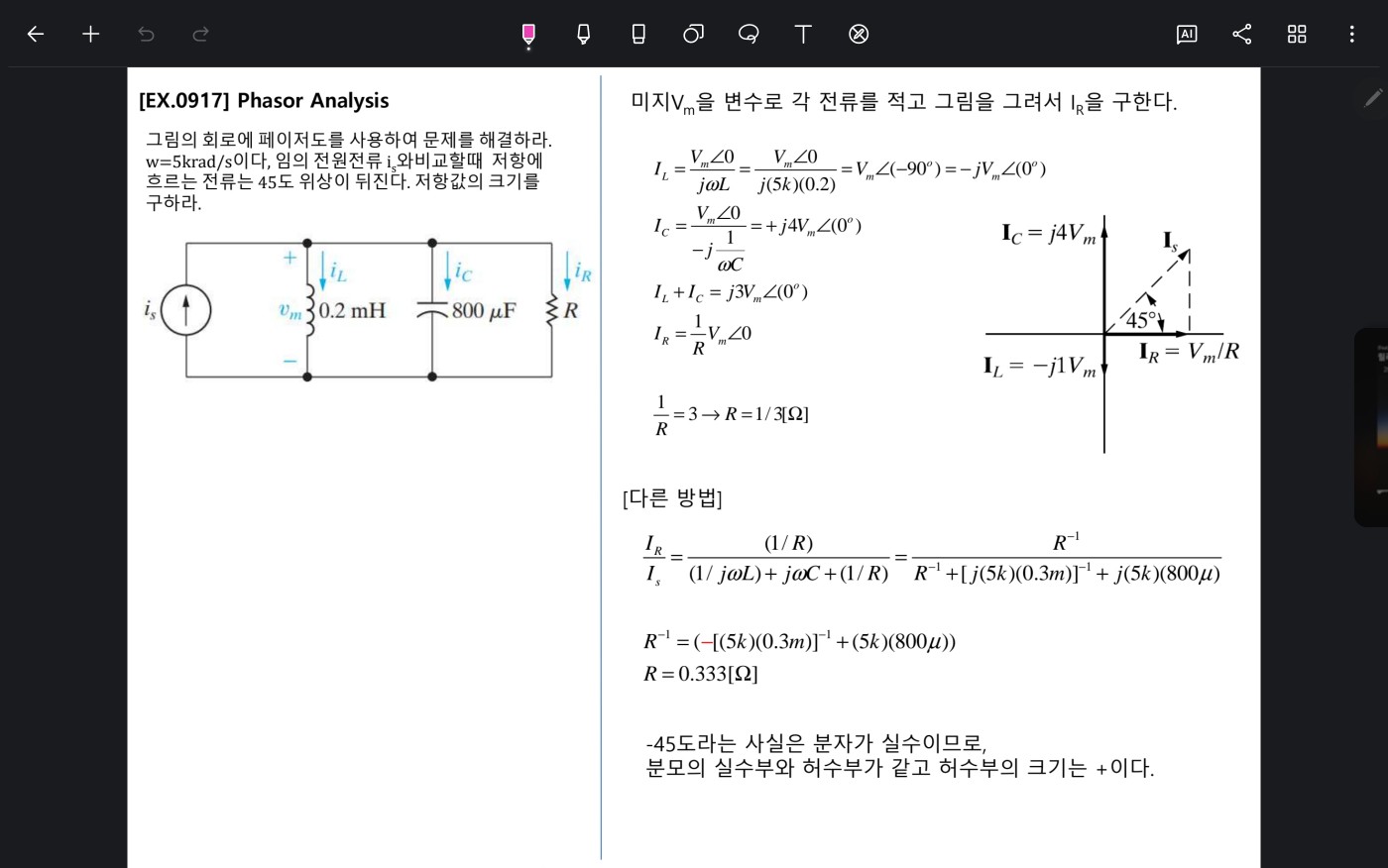

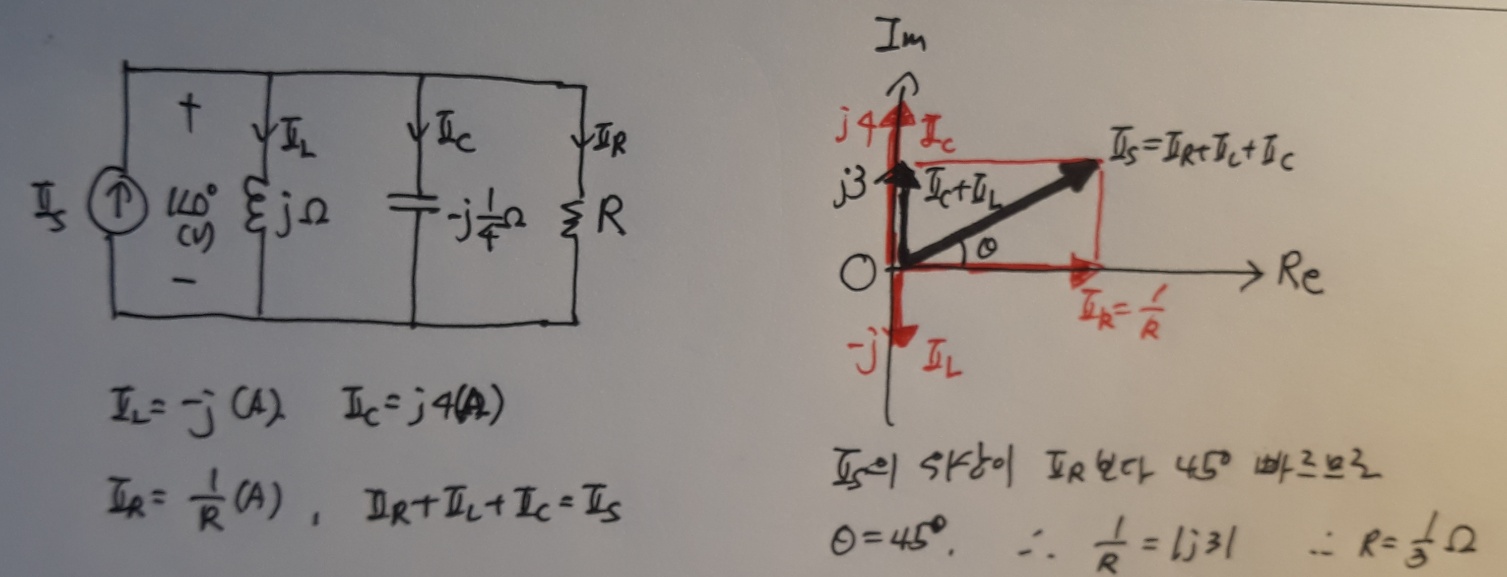

주어진 문제에서는 전류원이 구체적으로 제시되어 있지 않고 RLC병렬구조이므로 전압이 공통입니다. 그래서 이 전압을 그냥 1∠0˚로 두고 R, L, C에 흐르는 전류를 각각 구해서 페이저도를 그려서 다 더하는 것이 간단합니다. 자세한 내용은 첨부사진을 참고하시기 바랍니다.
