안녕하세요
회로이론 공부하다 궁금한점 생겨 질문드립니다.

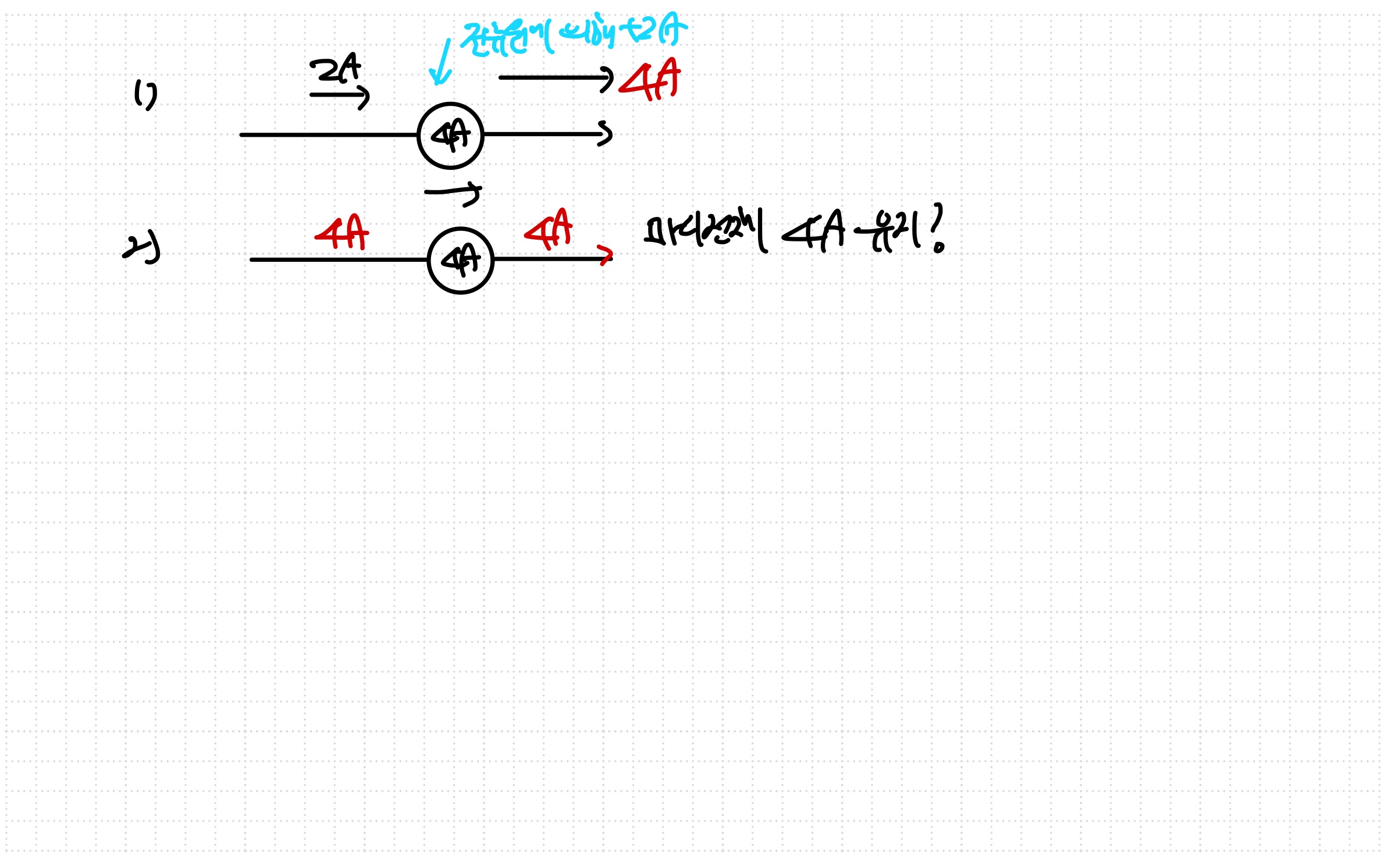

Q1 4A전류원이 어떠한 방법으로 전류를 유지하는지가 궁금한데 전류원으로 2A가 들어오면 외부전원에서 추가 전류를 2A를 공급해주어 유지 하는건가요?
아니면 전류원이 연결된 소자 전체를 4A로 유지를 시켜주는건가요??
어떠한 원리로 전류원이 작동하는지 궁금합니다
Q2 OP AMP에서 전압이득이 무한대라는게 이해가 잘안됩니다 전압을 증폭시키는것은 전력공급에 의해서 증폭이 되는것인가요?
그렇다면 굳이 무한대가 아니여도 즉 Vp-Vn이 같지않아도 증폭이 가능한 부분이라고 생각이 듭니다..
실제 회로를 구성할때 증폭시킬 전압 Vp와 Vn 차이가 매우 작아서 이상적인 경우에 Vp=Vn이라고 하는 것인가요?
굳이 Vp=Vn이 같다고 놓는 이유를 모르겠습니다..
감사합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.

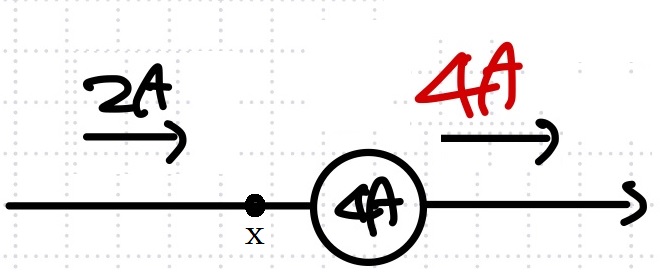

1. (2)번으로 이해하시는 것이 맞습니다. (1)번과 같이 이해하는 경우 아래 그림의 x 마디에서 KCL적용시 모순이 생깁니다.(즉, KCL에 의해 마디 x에 들어오는 전류와 나가는 전류가 같아야 하는데 (1)과 같이 접근하면 2=4라는 모순된 식을 얻습니다.)
2. 전압이득이 무한대인 것은 전력공급에 의해서가 아니고 회로 내부적으로 저항, 트랜지스터 등의 설계를 이용해서 전압이득을 무한대로 만들어 놓았다고 생각하시면 됩니다.(무한대라고 하여도 수학적으로 한없이 커지는 상태가 아니라 A=10000~100000 정도의 값을 가집니다.) 간단히 예를 들면 전압분배기에서 R1=1옴, R2=9999옴으로 두어 v2/v1=9999/(1+9999)=9999를 만드는 것과 같은 원리입니다.
또한 `vp=vn이 같다고 놓았다.`는 표현은 다소 부정확합니다. 대신 `전압이득을 무한대(이상적인 오피앰프의 조건 중 하나)로 만들어서 vp=vn이 되게끔 하였다.`고 하는 것이 정확합니다. 자세한 내용은 강의교재의 63, 64페이지의 내용을 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
