양*목 교수님

안녕하세요. 양진목입니다.



답변이 늦어져서 대단히 죄송합니다.

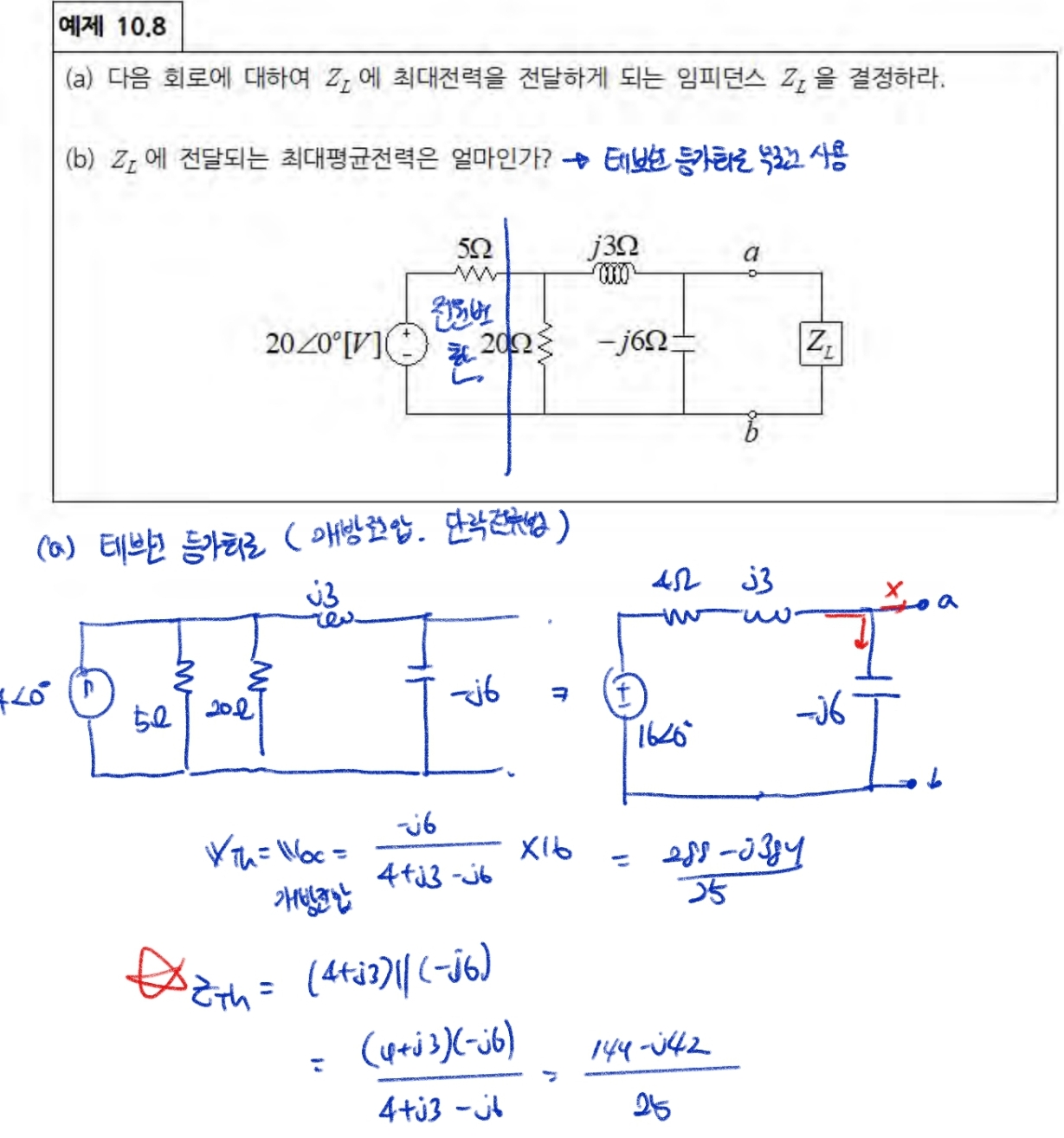

1. 테브넌등가저항(또는 테브넌 등가 임피던스)를 구하는 방법은 여러가지가 있는데요

말씀하신 것처럼 개방전압, 단락전류를 구해서 그 비를 구하는 방식이 가장 대표적인 방법인데요 이 방식 외에 회로 내부의 독립전원을 제거한 상태에서 단자에서 바라본 등가저항(또는 등가임피던스)를 구하는 것도 있습니다. 원리는 간단합니다. 테브넌등가전압을 Vth, 등가임피던스를 Zth라 하고 단자에 Test전압 Vt, Test전류 It를 걸어준 상태에서 식을 세우면(It는 Vth의 + 단자에서 회로로 들어가는 방향) Vt=Zth*It+Vth 가 되는데요 회로 내부의 독립전원을 제거하는 것은 Vth를 강제로 0V로 만드는 효과가 있습니다. 그러면 위 식은 Vt=Zth*it가 되는데 여기서 Vt/It를 구하면 바로 Zth=Vt/It가 됩니다.

질문하신 문제에서 회로도의 그림은 단자를 개방시킨 것처럼 볼 수도 있으나 이 과정은 그림에는 표시하지 않은 Test전압 Vt, Test전류 It가 작용 중이라고 생각하시는 것이 맞습니다. 일반적으로 등가저항 구하는 문제를 생각해보시면 Vt, It를 나타내지 않고 그냥 주어진 회로를 간단히 하는 과정만 나타내어져 있는 것과 같은 상황으로 이해하시면 됩니다.

필요하신 경우 테브넌등가회로를 구하는 방법에 관해서는 닐슨요약집 앞 부분의 테브넌등가회로 파트를 참고하시면 됩니다.

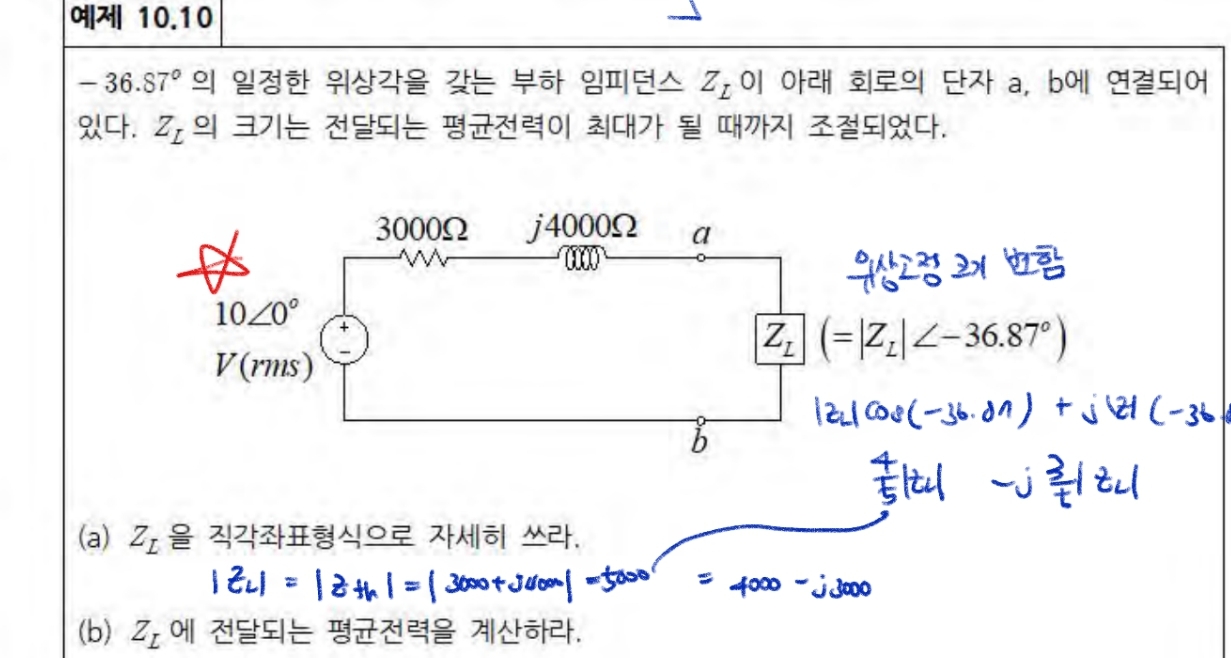

2. 네, 맞습니다. 회로의 전원부 구성이 전압원과 임피던스의 직렬연결이므로 이 부분을 바로 테브넌등가회로로 간주하고 푸시면 됩니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
