양*목 교수님

안녕하세요. 양진목입니다.



답변이 늦어져서 대단히 죄송합니다.

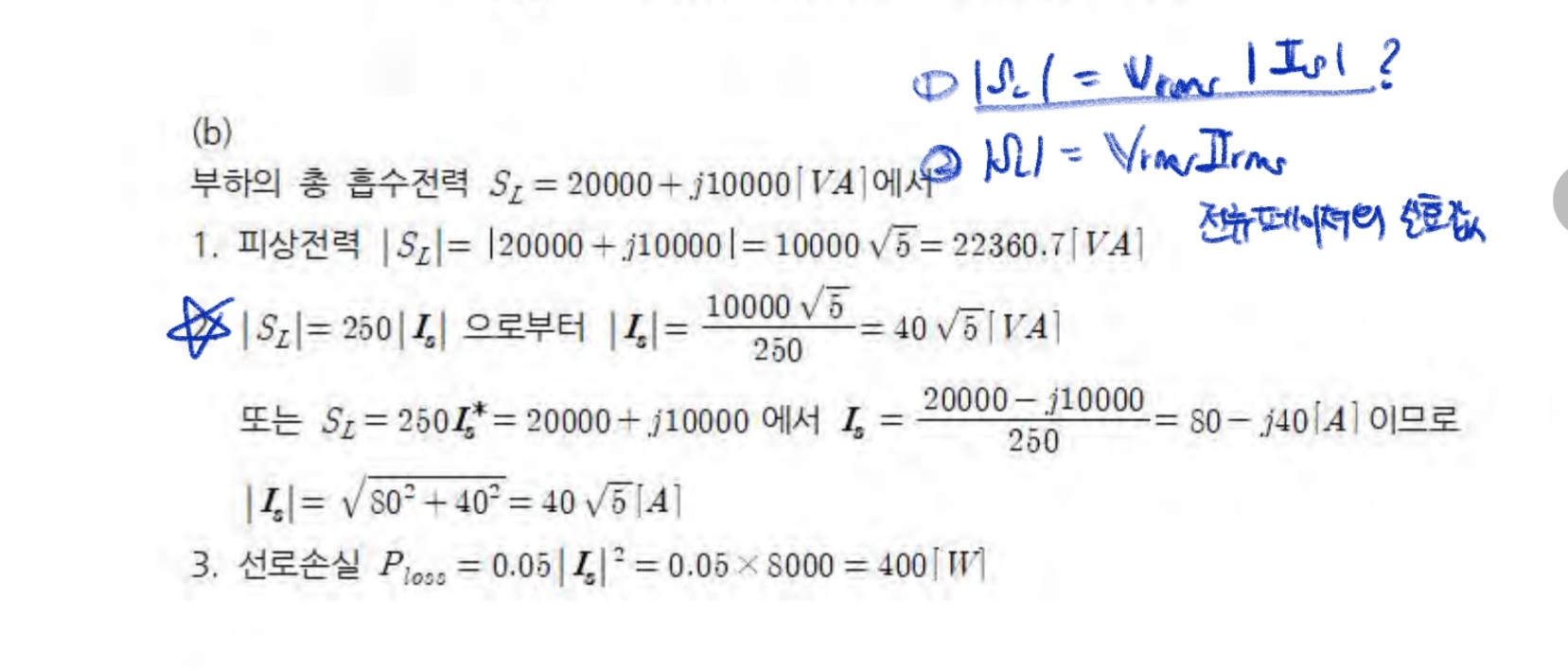

1. 실효값페이저와 실효값은 다른 개념인데요 정현파의 페이저를 표시할 때 정현파의 진폭 대신 그 실효값을 페이저의 크기로 잡은 것을 실효값페이저라고 합니다.

예를 들어 정현파 i(t)=2√2*cos(wt+45°)의 페이저는  I=2√2 ∠45°=2+j2[A]이고

실효값 페이저는 Irms=2 ∠45°=√2 +√2 [A]rms입니다.

이때 실효값페이저의 크기 |Irms|=2인데 이 값은 정현파  i(t)=2√2*cos(wt+45°) 의 실효값 2와 (정의상) 같을 수 밖에 없습니다.



2. 네, 맞습니다.

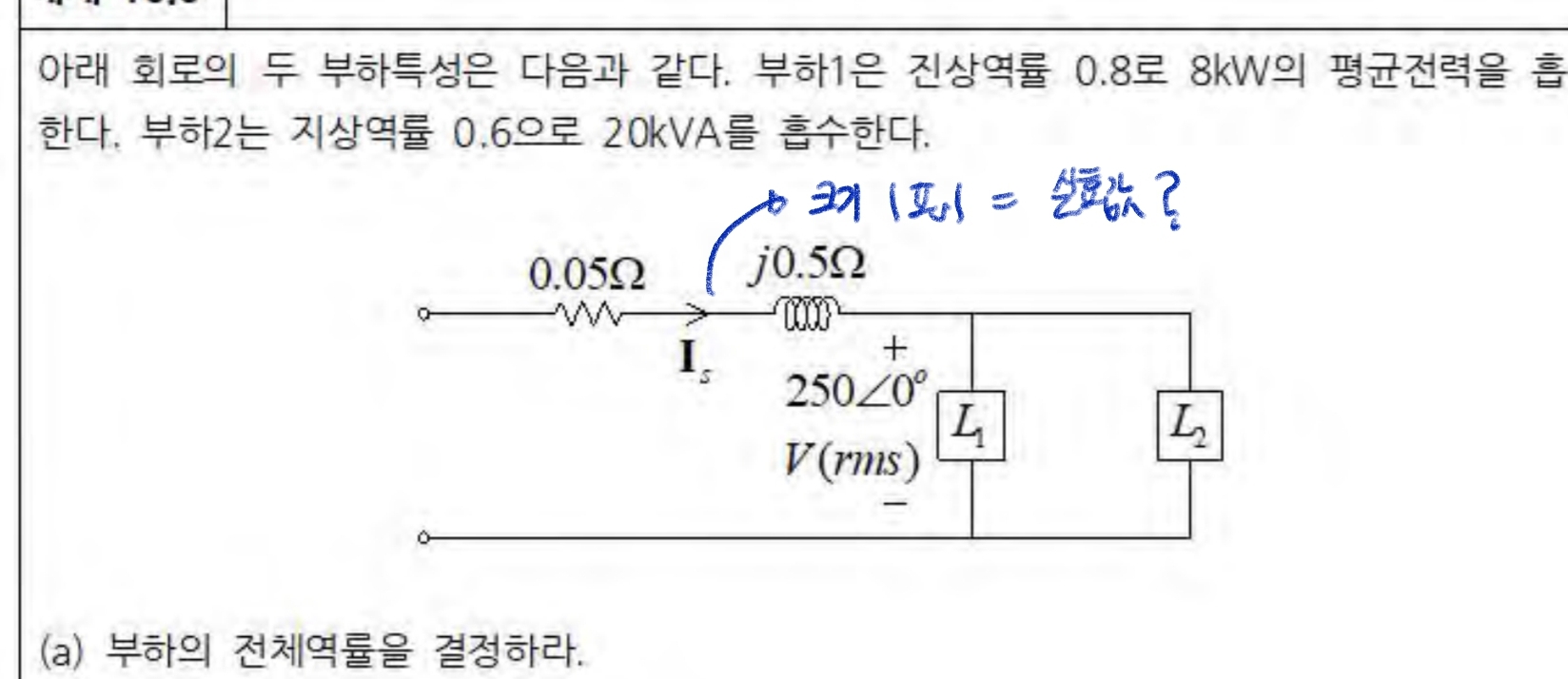

3. 회로를 크게 전원부, 선로부, 부하부로 나눌 수 있는데 전력(또는 신호)를 공급하는 부분이 전원부이고 전력(또는 신호)를 전달하는 것이 선로, 전원부에서 보낸 전력(또는 신호)를 받는 것이 부하입니다. 인덕터, 저항, 커패시터는 그 목적에 따라 전원부, 선로, 부하를 구성하는데 자유롭게 사용될 수 있는 것이므로 `인덕터, 저항, 커패시터가 전부 부하`라는 것은 100퍼센트 정확하지는 않은 표현입니다. 최대전력전달조건 관련 문제에서 테브넌등가회로는 전원부로 ZL은 부하로 볼 수 있는데요 테브넌등가회로의 Zth와 부하 ZL에 인덕터, 저항, 커패시터가 모두 사용되는 것이 그 예입니다. 일반적으로 문제에서는 전원, 부하부를 명시하여 주기 때문에 문제의 지시에 따라 풀면 거의 해결이 됩니다. 그리고 문제에서 전원, 부하부를 명시하지 않았다고 하여도 맥락상 어느 부분이 부하인지 바로 파악이 가능합니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.







• 2023-09-06
• 2024-12-12 수정
